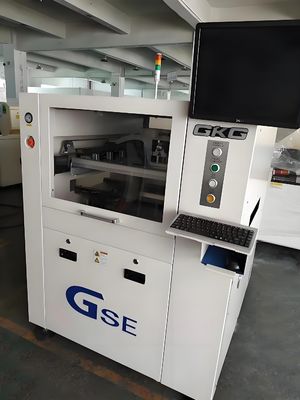

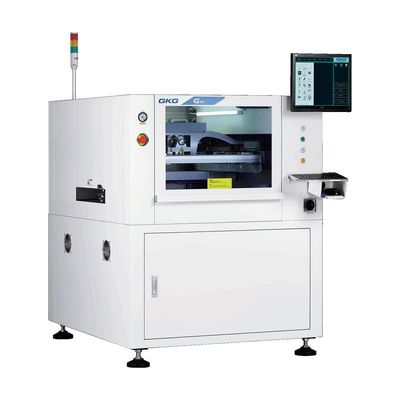

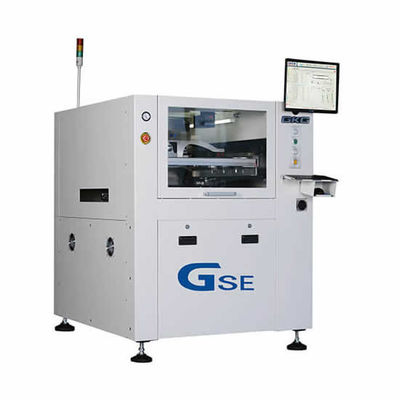

Imprimante de pâte à souder entièrement automatique GKG GSE, haute précision, imprimante de pochoirs SMT, machine d'impression sérigraphique pour chaîne de montage SMT
Description
L'imprimante de pochoirs automatique GKG GSE utilise une lumière annulaire uniforme et une lumière coaxiale à haute luminosité, équipée d'une fonction de luminosité réglable. Cela garantit que tous les types de points de repère peuvent être reconnus avec précision, y compris ceux qui sont rugueux. L'imprimante convient à divers types de circuits imprimés, y compris ceux avec placage à l'étain, cuivrage, placage à l'or, pulvérisation d'étain et FPC, quelle que soit la couleur.
Dotée du modèle mathématique breveté de GKG, l'imprimante garantit une haute précision. Le système de nettoyage de l'imprimante de pochoirs entièrement automatique GKG GSE est équipé de trois méthodes de nettoyage : nettoyage à sec, nettoyage humide et vide. Ces méthodes peuvent être utilisées en combinaison ou manuellement si le client préfère réduire le temps de nettoyage et améliorer l'efficacité de la production. Le système d'essuyage nouvellement conçu assure un contact complet avec le pochoir, et l'aspiration sous vide accrue élimine efficacement la pâte résiduelle de la maille, réalisant un nettoyage automatique efficace.
Le composant CCD et le système de nettoyage de l'imprimante de pâte à souder GKG GSE sont séparés. Lorsque le CCD est en fonctionnement, il se déplace indépendamment pour réduire la charge sur le servomoteur, améliorant ainsi la vitesse et la précision de la machine. Le système de serrage du cadre de maillage en acier hautement adaptable de l'imprimante peut imprimer des cadres d'écran de toutes tailles et permet des changements de modèle rapides pendant les opérations de la chaîne de production.
Principaux paramètres techniques de la machine d'impression de pâte à souder automatique GKG GSE :
(1) Précision d'impression : ±0,025 mm
(2) Répétabilité : ±0,01 mm
(3) Cycle d'impression :<7,5 s
(4) La taille du cadre d'écran varie de 420×520 mm—737×737 mm
(5) La taille des circuits imprimés imprimables varie de 50×50 mm—400×310 mm
Vidéo de production réelle de l'usine Charmhigh :
https://www.youtube.com/watch?v=R3ir1PpvFo4
| Spécification de l'imprimante de pochoirs automatique GKG GSE : |
| Modèle |
GSE |
| Cadre de pochoir |
Taille min. |
370*370mm |
| Taille max. |
737*737mm |
| PCB |
Taille min. |
50*50mm |
| Taille max. |
400*340mm |
| Épaisseur du PCB |
0,4–6 mm |
| Dégagement inférieur du PCB |
15 mm |
| GAP (décrochage) |
0 – 20 mm |
| Hauteur du convoyeur |
900 ±40 mm |
| Direction du convoyeur |
G>D, D>G, D>D, G>G (contrôlé par logiciel) |
| Réglage de la largeur du convoyeur |
Auto |
| Vitesse du convoyeur |
1500 mm/s (MAX), contrôle par programme |
| Méthode de transfert |
Rail de transport à une étape |
| Interface E/S |
SMEMA |
| Position du PCB |
Système de support |
broche magnétique, bloc de support et ajuster manuellement la plate-forme de travail |
| Système de serrage |
serrage supérieur et latéral flexible |
| Pression de la raclette |
0 – 10 kg |
| Vitesse d'impression |
10 – 200 mm/s |
| Système de nettoyage |
Auto humide/sec/vide (3 voies) |
| Champ de vision CCD |
8 x 6 mm |
| Alignement des repères |
Auto |
| Mode d'impression |
Impression à une ou deux raclettes |
| Type de raclette |
Raclette en caoutchouc/raclette en acier (angle 45/55/60) |
| Vision |
système de vision haut/bas, caméra numérique, positionnement par correspondance géométrique |
| Performance de la machine |
| Précision de position répétée |
±0,01 mm |
| Précision d'impression |
±0,025 mm |
| Temps de cycle |
< 8 s |
| (exclure le temps d'impression et de nettoyage et la caméra) |
| Exigences de fonctionnement de la machine |
| Alimentation en air |
4 – 6 bars |
| Alimentation électrique |
CA, 220 V ± 10 %, 50/60 Hz, monophasé |
| Consommation d'énergie |
3 kW |
| Température de fonctionnement |
-20℃~+45℃ |
| Humidité de fonctionnement |
30 – 60 % |
| Contrôle de l'imprimante |
Contrôlé par PC |
| Dimensions de la machine |
1158 x 1362 x 1463 mm (L x l x H) |
| Système d'exploitation |
Windows XP ou supérieur |
| Poids de la machine |
environ 1000 kg |
| La description spécifique peut changer avec le développement et le progrès technologiques. Si le produit ne correspond pas, le produit réel prévaudra. |

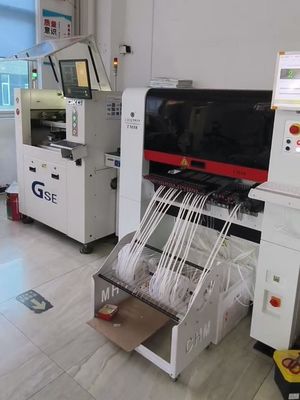

Site de l'usine de chaîne de production SMT entièrement automatique :
Chaîne de production de l'usine Charmhigh SMT, nous produisons des circuits imprimés tous les jours pour assurer la stabilité de la machine.
Service et garantie :
La machine complète a une période de garantie d'un an à compter de la date d'achat et un service à vie.
Nous fournissons toujours des pièces de rechange pour la machine, fourniture directe d'usine avec garantie.
Nous fournissons un service de questions/réponses et de dépannage en ligne et un service de conseils techniques.
Nous fournissons un service après-vente personnalisé. Chaque machine est testée à 100 % avant l'expédition.
