Cette machine de pick and place est compacte et adorable, mais incroyablement puissante.
Conception étroiteMachine de pick and place SMT TC06 Module haute précision6 têtes 50 alimentateurs, Support 01005 CPK>1.0
89cm de largeur, adaptée à la plupart des portes de bureau et des ascenseurs !
Paramètres Charmhigh TC06 :
| Dimensions |
890mm(L)x1450mm(L)x1500mm(H)
|
| Poids |
900kg |
| Alimentation |
AC220V (50Hz, monophasé), 3kW |
| Alimentation en air |
0.5MPa ~0.7MPa |
| Génération de vide |
Pompe à vide intégrée |
| Quantité de têtes de montage |
6 |
| Vitesse de montage |
27800cph (optimale) |
| Précision de montage |
(xy)+30μm, CPK≥1.0 |
| Hauteur des composants |
≤12mm |
|
Type de composant et plage de composants
|
-Exclusion des résistances et des condensateurs, diode cylindrique, aluminium
condensateur, SOT, SOP, QFP, QFN, BGA, etc.
-Taille en pouces 01005 à 36*36mm, et montage de composants plus grands
|
| Épaisseur du PCB |
0.6mm~3.5mm |
| Taille du PCB |
350mm(L)x300mm(L) |
| Transport du PCB |
Transport automatique à 3 rails, dispositif de support de PCB |
| Changement de buse |
Changement automatique de buse (bibliothèque de buses à 19 trous) |
| Système de contrôle |
Ordinateur industriel intégré (système Windows)
équipé d'un moniteur, d'un clavier et d'une souris |
| Système d'entraînement |
Axe X&Y entraîné par Servomoteurs Panasonic
|
| Système de transmission |
Vis de mise à la terre + Guides linéaires |
| Système d'alimentation |
50 piles d'alimentateurs standard NXT 8mm
(également adapté aux plateaux IC et aux alimentateurs à barrettes) |
| Système de vision |
Caméra volante x 6 (taille des composants applicable : 16mmx16mm) ;
Caméra IC x 1 (taille des composants applicable : 36mmx36mm) ;
Caméra de marquage x 2 |
1. Numéro de modèle : TC06
2. Marque : Charmhigh
3. Configuration principale : Entièrement automatique en ligne + livraison automatique de PCB + 6 têtes 50 alimentateurs + (xy)+30μm, CPK>1.0 + Axe X&Y entraîné par servomoteur Panasonic + changeur de buse automatique + 9 caméras + Vis de mise à la terre et guides linéaires + Compensation thermique + Vitesse optimale : 27800CPH
4. Alimentateur : Alimentateur Fuji Electric (achat séparément)
5. Zone PCB : 350mm(L) * 300mm(L)
6. Livré avec ordinateur, clavier et souris avec système Windows
7. Composant : 01005/ 0201/ 0402 / 0603-5050/ diode/ triode/ SOP/ QFP/ QFN/ BGA/ LED... jusqu'à IC 36*36mm max
8. Dimension : 890 (L) * 1450 (L) * 1500 (H) mm, AC220V (50hz, monophasé)
9. Délai de livraison : 5 à 7 jours ouvrables
10. Livraison : par voie maritime / retrait directement de notre usine / envoi à l'entrepôt chinois
11. Méthode de paiement : virement bancaire (T/T)
12. Emballage : boîte en contreplaqué
Chaîne YouTube Charmhigh : https://www.youtube.com/@KimiLiuCharmhigh/videos
Vidéo de fonctionnement TC06, montage 01005 : https://www.youtube.com/watch?v=jmGMTdvt9FY
Liste des pièces :
| Article |
Quantité |
Article |
Quantité |
| Machine de pick and place TC06 |
1 |
Huile de lubrification |
1 |
| Buses |
8 |
Filtre |
4 |
| Boîte à outils |
1 |
Connecteur rapide |
1 |
| Carte de garantie |
1 |
Tapis de souris |
2 |
| Manuel d'utilisation |
1 |
Câble d'alimentation |
2 |
| Rapport de test |
1 |
Clavier |
1 |
| Brosse |
1 |
Tapis de souris |
1 |
| Pince à épiler |
1 |
LCD |
1 |

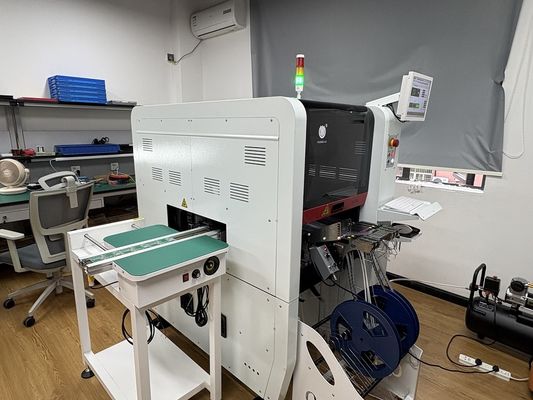

Charmhigh TC06, 6 têtes 50 alimentateurs : (largeur 890mm)
Moulage intégré en fonte, structure à poutre en X ultra-résistante.
Avantages du TC06 :
-Le support CPK est un élément clé important pour choisir une machine de pick and place, ce qui rend le processus de production SMT plus stable.
-ANC : Changement automatique de buse, les buses peuvent être automatiquement allouées en fonction des composants, ce qui rend la production SMT plus intelligente et plus efficace.
-Tête de montage universelle de haute précision : une seule machine peut répondre aux besoins de montage de divers composants avec une grande stabilité
-Structure de base en fonte, la machine de pick and place fonctionne en douceur à grande vitesse, mieux que le marbre.
-L'axe X&Y entraîné par le servomoteur Panasonic assure la stabilité et la précision à long terme de la machine.
Solutions aux points faibles spécifiques à la machine : "Changer les buses rend mon équipe folle"
Le changeur de buse automatique gère 6 types en 30 secondes.
Solutions aux points faibles spécifiques à la machine : "Notre ascenseur d'atelier est trop petit"
Le corps mince de 890 mm s'adapte aux ascenseurs standard – pas de démontage !
Solutions aux points faibles spécifiques à la machine :
" La chaleur estivale ruine la précision du placement "
La compensation thermique intelligente maintient ±0,01 mm toute la journée.
Solutions aux points faibles spécifiques à la machine :
"L'alignement des alimentateurs prend du temps de production"
Étalonnage automatique au laser – configurez 50 alimentateurs en 5 minutes.
Solutions aux points faibles spécifiques à la machine :
"Alors que les autres tremblent, nous restons stables : stabilité à double moteur pour un placement impeccable à grande vitesse."
"Enfin – une machine qui ne vibre pas et ne fait pas tomber les minuscules puces lors des commandes urgentes."
Solutions aux points faibles spécifiques à la machine : "La configuration de nouveaux composants prend des heures"
Bibliothèque préchargée de composants courants – glisser-déposer pour commencer.
Solutions aux points faibles spécifiques à la machine : Les temps d'arrêt de la machine tuent nos délais"
Le TC06 fonctionne comme 3 machines – fiabilité 24h/24 et 7j/7.
Solutions aux points faibles spécifiques à la machine : "Former de nouveaux opérateurs prend des mois"
Interface simple – n'importe qui peut l'utiliser en 1 heure.
