Machine de transfert de CHMT36VA SMD, conducteur de vibration d'équipement de placement de Smt de dessus de Tableau

Machine de transfert de CHMT36VA SMD, conducteur de vibration d'équipement de placement de Smt de dessus de Tableau
Machine de transfert de CHMT36VA SMD, conducteur de vibration d'équipement de placement de Smt de dessus de Tableau Machine de transfert de CHMT36VA SMD, conducteur de vibration d'équipement de placement de Smt de dessus de Tableau Machine de transfert de CHMT36VA SMD, conducteur de vibration d'équipement de placement de Smt de dessus de Tableau Machine de transfert de CHMT36VA SMD, conducteur de vibration d'équipement de placement de Smt de dessus de Tableau

Image Grand :  Machine de transfert de CHMT36VA SMD, conducteur de vibration d'équipement de placement de Smt de dessus de Tableau

Détails sur le produit:
Place of Origin: China
Nom de marque: Charmhigh
Certification: CE
Model Number: CHMT36VA
Documents: CHMT36VA.pdf
Conditions de paiement et expédition:
Minimum Order Quantity: 1pcs
Prix: $3300 inclduding shipping DHL
Packaging Details: Packed in 5cm EPE foam firstly, and then reinforced with wooden case for outer packing
Delivery Time: 2-3 working days after received your payment
Conditions de paiement: T/T, Western Union, Monégramme
Capacité d'approvisionnement: 100 pièces par mois
Contact

Machine de transfert de CHMT36VA SMD, conducteur de vibration d'équipement de placement de Smt de dessus de Tableau

description de
Positionnement: Positionnement de la caméra à double vision Taille de machine: L 855 mm*W 535 mm*H 335 mm
Secteur de carte PCB: 10 mm * 10 mm ~ 355 mm * 355 mm Précision fonctionnante: ±0,025 mm
Vitesse de montage: 2800cph (vision allumée) ; 4000cph (vision éteinte)
Mettre en évidence:

Machine de transfert de dessus de Tableau de CHMT36VA

,

Équipement de placement de Smt de dessus de Tableau

,

Machine de transfert de CHMT36VA SMD

29 Appareils d'alimentation 2 têtes Vue de caméra CHMT36VA (commande externe du PC)

Machine de sélection et de placement SMT, production de petits lots, prototypage

Le montage de surface SMD est approuvé


Vidéo de travail:

CHMT36VA vidéo de travail de l'Italie:
Je ne peux pas vous dire ce que je veux.

CHMT36VA Placement de la LED - vidéo de production:
Je ne peux pas vous dire ce que je veux.


Définition:

Le CHMT36VA est une machine de choix et de placement de bureau basée sur la vision qui a besoin de connecter un PC externe avec le système Windows 7.Cette petite machine de plateforme est équipée d'un système de vision avancée.Il est compatible avec tous les types de composants 0402-5050, SOP, QFN, TQFP...très adapté aux constructeurs de prototypes, les amateurs, les développeurs, et les groupes de développement et la production de petits lots, vous avez juste besoin de préparer un ordinateur qui a port USB.


Achetez-le à notreboutique en ligneavec le prix le plus bas directement:

Pour les appareils de traitement de la chaleur, le régulateur de la chaleur doit être équipé d'un régulateur de la chaleur. Je ne peux pas vous dire pourquoi je ne suis pas d'accord avec vous.


Paramètre principal

Modèle Le numéro de référence est le CHM-T36VA
Surface des PCB 10 mm*10 mm - 355 mm*355 mm
Axe X et Y Voyage 420*460 mm
Plage de déplacement de l'axe Z 15 mm
Titres de placement 2 pièces
Alimentateurs

8 mm = 22 pièces, 12 mm = 4 pièces, 16 mm = 2 pièces, 24 mm = 1 pièce,

Plateau IC avant = 14 pièces, plateau IC défini par l'utilisateur
Système de vision Deux caméras (caméras vers le haut et vers le bas)
Conduire Système d'entraînement stepper servo à boucle fermée, assurez-vous de ne jamais perdre le pas
Détection du retour automatique sur l'axe Z Oui, empêcher les buses de se casser
Retour automatique de l'épingle - Oui, oui.
Fuite de la méthode de détection du matériau Détection du vide, détection de la vision
Vitesse de montage 4000cph (vision coupée); 2800cph (vision allumée)
Précision de montage ±0,025 mm
Composants 0402-5050,SOP,QFN, ((largeur du ruban: 8 mm, 12 mm, 16 mm, 24 mm)
Dimension de la machine L 960 mm * W 705 mm * H 335 mm
Pompes à vide - 92KPA (2 pièces, intégrées, silencieuses)
Source d'air extérieure Pas besoin (pompes à vide silencieuses intégrées à la machine 2 pièces)
PC extérieur Oui (logiciel compatible avec windows7)
Voltage Pour les appareils à commande numérique
Logiciel compatible Des concepteurs Altium, Protell99SE, PADS, Kicad, Eagle, Cadint, Cadence Orcad, Cadence Allegro, ProtEUS...etc.
Poids brut 70 kg / 107 * 78 * 50 cm / 0,41 m3


Industrie des applications:
Industrie des appareils électroménagers, industrie de l'électronique automobile, industrie de l'énergie, industrie des LED, sécurité, industrie des instruments et compteurs, industrie des communications, industrie de la commande intelligenteIndustrie de l'Internet des objets (IoT) et industrie militaire, etc.

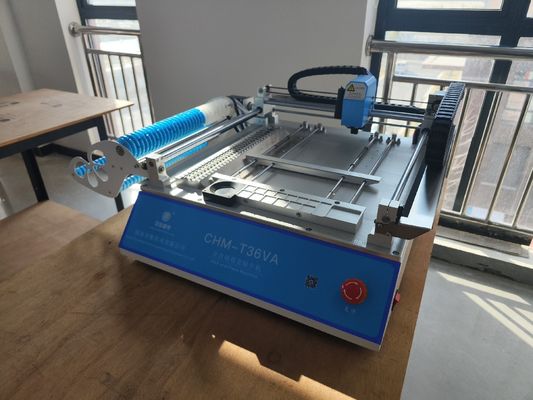

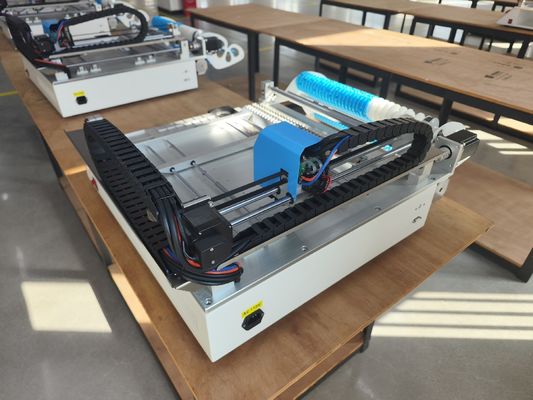

CHMT36VA avec alimentation par vibration installée:


Machine de transfert de CHMT36VA SMD, conducteur de vibration d'équipement de placement de Smt de dessus de Tableau 0

Machine de transfert de CHMT36VA SMD, conducteur de vibration d'équipement de placement de Smt de dessus de Tableau 1

Machine de transfert de CHMT36VA SMD, conducteur de vibration d'équipement de placement de Smt de dessus de Tableau 2

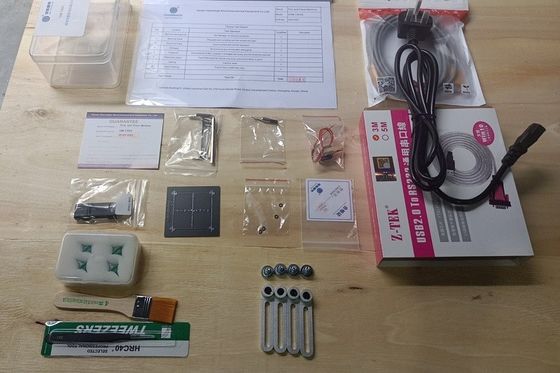

Les accessoires standard pour le CHMT36VA:

1) La machine de sélection et de placement de bureau SMT CHMT36VA*1

2) Buse Juki: au total 4 pièces (503, 504, 505, taille 506)
3) Le lecteur flash USB 8G 1
4) Cordon électrique: 1
5) Pins de traction: 2
6) bobine pour épingle à traction:1
7) Graisse: 1
8) clé hexagonale: 6
9) Pinceau: 1
10) Le pinceau: 1
11) Manuel d'utilisation en anglais: 1

12) Appareil d'alimentation par vibration: 1


La garantie:

La machine complète bénéficie d'une garantie d'un an à compter de l'achat et d'un service à vie
Les prix de l'approvisionnement en matières premières et de l'approvisionnement en matières premières à long terme.
Nous fournissons en ligne des services de Q/A, de dépannage et de conseils techniques.
Fournir un service après-vente individuel.Chaque machine est testée à 100% avant de partir.
Assistance technique:
Kimi WhatsApp et Mob: 0086 135 106 75756
E-mail: kimi@charmhigh-tech.com Vous pouvez me contacter
Veuillez nous suivre sur YouTube:Je suis désolée.
