Machine de sélection et de placement Charmhigh 551P SMD, prototypage, production en petits lots CPK≥1.0
Machine de sélection et de placement Genius 4 têtes modèle CHM-551P SMD mise à jour
Structure en fonte de haute précision avec convoyeur automatique de PCB robot de prélèvement et de placement SMT.
Pour la production en petits lots, la recherche et le prototypage en interne
0201, IC 144 broches pris en charge. Prise en charge des tests CPK. Monteur de puces CMS haut de gamme économique avec une grande stabilité.
Présentation du produit

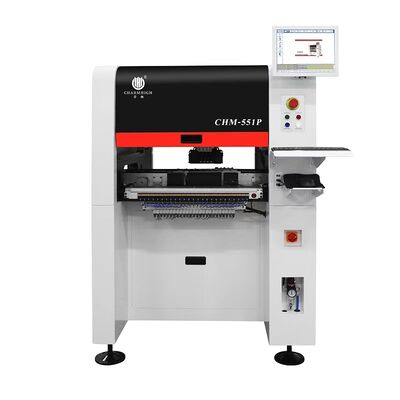

CHM-551P est une machine de sélection et de placement SMT automatique à usage général de haute précision à 4 têtes avec un mécanisme de configuration haut de gamme et d'excellentes performances à un prix abordable. Conçue pour l'épreuvage R&D et la production SMT de petite et moyenne taille, cette machine offre des capacités d'assemblage de PCB de qualité professionnelle tout en rentabilisant rapidement les coûts d'investissement. Le CHM-551P représente la machine SMT la plus économique pour 2026.
Cette machine de transfert CMS à 4 têtes de nouvelle génération est conçue pour l'assemblage CMS de haute précision, prenant en charge les composants de 0201 à 5050, BGA, IC 144 broches, y compris les LED, les CI et les pièces de forme irrégulière. Compatible avec les alimentateurs électriques et pneumatiques de largeurs 8 mm, 12 mm, 16 mm, 24 mm, 32 mm et 44 mm.
Construit avec un cadre en fonte robuste, ce modèle amélioré offre une stabilité structurelle supérieure, des vibrations réduites et une précision et une vitesse de placement considérablement améliorées par rapport aux versions précédentes.
Applications
- Assemblage de PCB en petits et moyens lots
- Fabrication de bandes et ampoules LED
- Fabrication sous contrat d'électronique (EMS)
- Prototypage R&D
- Établissements d'enseignement
- Lignes de production CMS en croissance
Principales fonctionnalités
- Prise en charge du test CPK
- Changement automatique de buse (bibliothèque de 13 jeux de buses)
- Compensation thermique
- Convoyage automatique
- Vitesse optimale : 14400 CPH
- Construction en fonte
CHM-551P Spécifications
| Dimensions |
1020 mm(L) x 1180 mm(L) x 1450 mm(H) |
| Poids |
556 kg |
| Alimentation |
AC220V (50 Hz, monophasé) 1,5 kW (puissance moyenne 350 W) |
| Alimentation en air |
0,5MPa ~0,7MPa |
| Génération de vide |
Pompe à vide intégrée |
| Quantité de tête de montage |
4 têtes |
| Vitesse de montage |
14400CPH (optimal) |
| Précision de montage |
(XY) ± 0,035 mm ; CPK≥1,0 |
| Hauteur du composant |
12mm |
| Type de composant |
0201/0402/0603 ~ 5050/SOT/SOP/QFP/QFN/BGA, etc. (résistance/condensateur/diode/triode/LED/IC, etc.) 0201 à un composant plus grand de 30*30 mm |
| Épaisseur du PCB |
0,6 mm ~ 3,5 mm |
| Taille du PCB |
350 mm (L) x 270 mm (l) (standard) ; 600 mm (L) x 350 mm (L) (en option) |
| Changement de buse |
Changement de buse automatique (bibliothèque de buses à 13 trous) |
| Système de contrôle |
Système Linux, équipé d'un moniteur, d'un clavier et d'une souris |
| Système d'entraînement |
Axe X&Y entraîné par des servomoteurs ; adopter une accélération et une décélération flexibles en courbe en S |
| Système de transmission |
Vis à billes + guide linéaire |
| Système d'alimentation |
50 piles d'alimentation pneumatiques/électriques standard Yamaha 8 mm (convient également pour les plateaux IC et les chargeurs de bâtons) |
| Système de vision |
Appareil photo instantané x4 (taille du composant applicable : 14 mm x 14 mm) ; Caméra IC x1 (taille du composant applicable : 30 mm x 30 mm) ; Marquer la camérax2 |

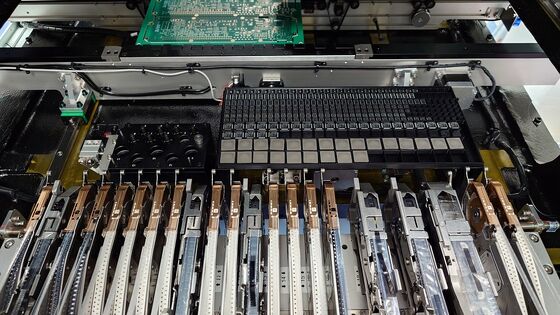

Compatibilité des mangeoires
Fonctionne avec les distributeurs pneumatiques et électriques Yamaha standard universels (à acheter séparément) :
Les options incluent :
- Alimentateur électrique 8mm/12mm/16mm/24mm/32mm/44mm
- Alimentateur pneumatique 8x4mm/12mm/16mm/24mm/32mm/44mm
- Alimentateur vibrant
Charmhigh SMT, approvisionnement d'usine, livraison rapide.
Charmhigh, première marque chinoise.

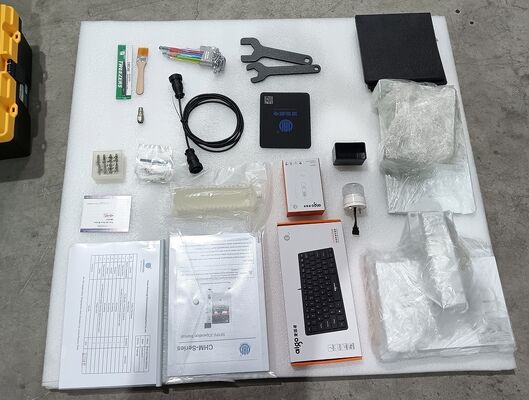

Liste des pièces
| Article |
Quantité |
Article |
Quantité |
| Machine de prélèvement et de placement |
1 |
Pince à épiler |
1 |
| Buses |
8 |
Clé hexagonale intérieure |
1 |
| Boîte à outils |
1 |
Huile de graissage |
1 |
| Carte de garantie |
1 |
Filtre |
4 |
| Manuel d'utilisation |
1 |
Connecteur rapide |
1 |
| Rapport d'essai |
1 |
Tapis de souris |
1 |
| Brosse |
1 |
Câble d'alimentation |
1 |
Pourquoi choisir le CHM-551P amélioré ?
Avec sa construction en fonte, sa conception verticale peu encombrante et sa précision améliorée, le CHM-551P offre des performances de placement CMS de qualité industrielle à un prix compétitif. Délai de 2 à 4 jours avec disponibilité en stock.
Veuillez noter:
La machine pick and place est un ensemble complet avec tous les accessoires inclus dans l'emballage, machine prête à l'emploi !
La seule chose que vous devez préparer est un compresseur d'air externe (alimentation en air pour les distributeurs pneumatiques).
Veuillez acheter cette machine en toute confiance.
Service et garantie
La machine complète bénéficie d'une période de garantie d'un an à compter de l'achat et d'un service à vie.
Nous fournissons toujours des pièces de rechange de machine, approvisionnement direct d'usine avec garantie.
Nous fournissons un service de questions/réponses en ligne, d'assistance au dépannage et de conseils techniques.
Nous fournissons un service après-vente personnalisé.Chaque machine est testée à 100% avant l'expédition.
