Chargeur/déchargeur de circuits imprimés compact de type L pour le chargement de magazines sur la ligne de production SMT

Chargeur/déchargeur de circuits imprimés compact de type L pour le chargement de magazines sur la ligne de production SMT
Chargeur/déchargeur de circuits imprimés compact de type L pour le chargement de magazines sur la ligne de production SMT Chargeur/déchargeur de circuits imprimés compact de type L pour le chargement de magazines sur la ligne de production SMT Chargeur/déchargeur de circuits imprimés compact de type L pour le chargement de magazines sur la ligne de production SMT Chargeur/déchargeur de circuits imprimés compact de type L pour le chargement de magazines sur la ligne de production SMT Chargeur/déchargeur de circuits imprimés compact de type L pour le chargement de magazines sur la ligne de production SMT

Image Grand :  Chargeur/déchargeur de circuits imprimés compact de type L pour le chargement de magazines sur la ligne de production SMT

Détails sur le produit:
Lieu d'origine: Chine
Nom de marque: Charmhigh
Certification: CE
Numéro de modèle: 250/330/390/460
Conditions de paiement et expédition:
Quantité de commande min: 1 pièces
Prix: $1800 & $1950
Détails d'emballage: boîte en contreplaqué
Délai de livraison: 5-7 JOURS
Conditions de paiement: T/T, Union occidentale
Capacité d'approvisionnement: 100 unités/mois
Contact

Chargeur/déchargeur de circuits imprimés compact de type L pour le chargement de magazines sur la ligne de production SMT

description de
Nom: Chargeur et déchargeur de PCB de type L Application: ligne de production SMT entièrement automatique
Taille du chargeur de PCB: 355*320*565mm ; 460*400*565mm ; dimension du modèle 250: Chargeur : 1100x780x1200mm ; Déchargeur : 1700x780x1200mm
Dimension du modèle 330: Chargeur : 1400x860x1200mm ; Déchargeur : 1900x860x1200mm Poids: Modèle 250 : 140 et 150 kg ; Modèle 330 : 150&170kg
Mettre en évidence:

Déchargeur de chargeur de PCB compact de type L

,

PLC contrôle SMT chargeur de magazine

,

Chargeur automatique de PCB avec protection anti-bourrage

Chargeur/Déchargeur de PCB L-Type peu encombrant Chargeur Automatique de Magazines de PCB SMT
Ce chargeur et déchargeur automatique de PCB en forme de L est spécialement conçu pour les lignes de production SMT compactes, manipulant les circuits imprimés simple face et double face avec précision et fiabilité. La longueur du chargeur et du déchargeur de type L n'est que de 1000 mm, comparée aux 1100 mm et 1700 mm des modèles normaux. Il est doté d'un contrôle PLC avec écran tactile LED, d'un serrage pneumatique, d'un réglage de pas en 4 étapes (10-40 mm), de la compatibilité avec l'interface SMEMA et d'une protection anti-bourrage. Idéal pour les installations de fabrication électronique où l'espace est limité.
Caractéristiques principales
Caractéristique Description
Contrôle PLC Écran tactile LED + clavier tactile pour une utilisation facile
Moteur de levage Moteur à engrenages monophasé pour un mouvement vertical fluide
Plateforme Alliage d'aluminium usiné avec précision, haute stabilité, déformation minimale
Pinces pneumatiques Pinces supérieure/inférieure assurant un positionnement précis du magazine
Protection de sécurité Capteurs de position + freinage par interrupteur de fin de course pour une double sécurité
Pas de pas 4 réglages ajustables : 10/20/30/40 mm
Détection de défauts Affichage automatique du code d'erreur pour un dépannage rapide
Alerte de statut Feu de signalisation tricolore avec buzzer pour une indication en temps réel
Conception anti-bourrage Structure Poka-Yoke protégeant les PCB des dommages
Interface SMEMA Connexion transparente avec d'autres équipements SMT
Taille compacte Petit encombrement idéal pour les usines à espace limité
Spécifications techniques
Spécification L-250LD / L-250ULD L-330LD / L-330ULD
Taille du PCB (L*l) 50*50 - 350*250 mm 50*50 - 460*330 mm
Dimensions (L*l*H) 1000*1000*1350 mm 1100*1100*1350 mm
Taille du magazine (L*l*H) 355*320*563 mm 460*400*565 mm
Poids (Kg) 140 Kg 170 Kg
Temps de déchargement < 6 secondes
Mode poussoir Poussoir motorisé
Direction de transfert Gauche -> Droite ou Droite -> Gauche
Hauteur de transfert 900 ± 30 mm (ou spécifié par le client)
Pression et consommation d'air 4-6 bars, max 10 litres/minute
Alimentation et charge 220V AC (spécifié par l'utilisateur), Monophasé, Max 300 VA
Épaisseur du PCB Minimum 0,4 mm
Capacité de stockage à pleine charge 50 pièces de PCB
Images du produit

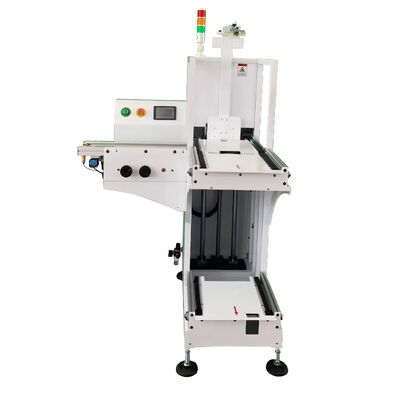

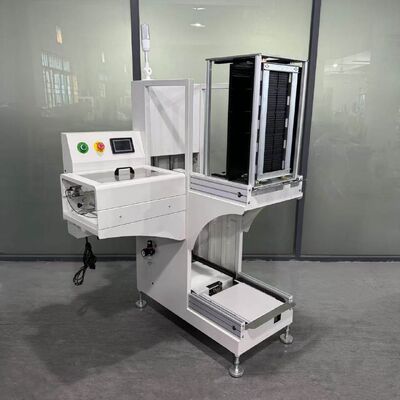

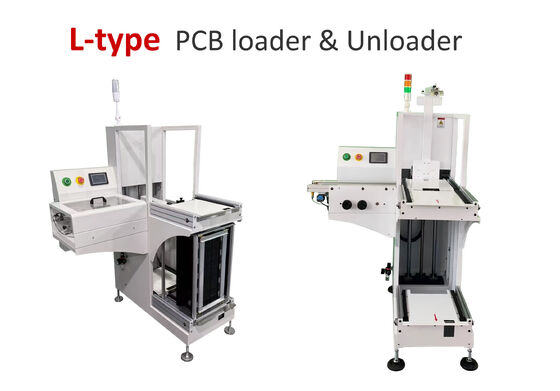

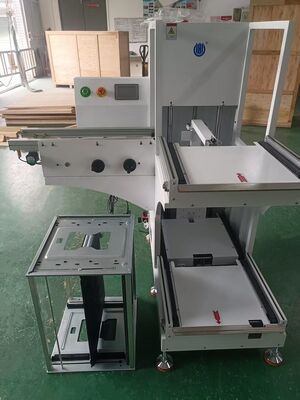

Chargeur/déchargeur de circuits imprimés compact de type L pour le chargement de magazines sur la ligne de production SMT 0 Chargeur/déchargeur de circuits imprimés compact de type L pour le chargement de magazines sur la ligne de production SMT 1 Chargeur/déchargeur de circuits imprimés compact de type L pour le chargement de magazines sur la ligne de production SMT 2
Service et garantie
La machine complète bénéficie d'une période de garantie de 1 an à compter de la date d'achat avec une assistance à vie.
  • Approvisionnement en pièces de rechange direct usine avec garantie
  • Support de questions/réponses et de dépannage en ligne
  • Service de conseils techniques
  • Service après-vente personnalisé
  • Chaque machine est testée à 100% avant expédition
