Détails sur le produit:
|
| Répétez l'exactitude de position: | ± 0.01mm | Vitesse d'impression/durée de cycle: | 10 à 200 mm/s |
|---|---|---|---|
| taille maximum de carte PCB: | 600*350 mm | Taille minimum de carte PCB: | 50*50mm |
| Taille du cadre: | 470 x 370 mm ~ 736 x 736 mm | Longueur de la raclette: | 220-500mm |
| Poids net: | 950 | Dimension: | 1482 x 1140 x 1535 mm (Ou x D x H) |
| Énergie: | 220VAC 50 à 60 Hz 1700 W | Système d'exploitation: | Windows 7 |
| Mettre en évidence: | Imprimante à pâte de soudure E6 SMT |
||

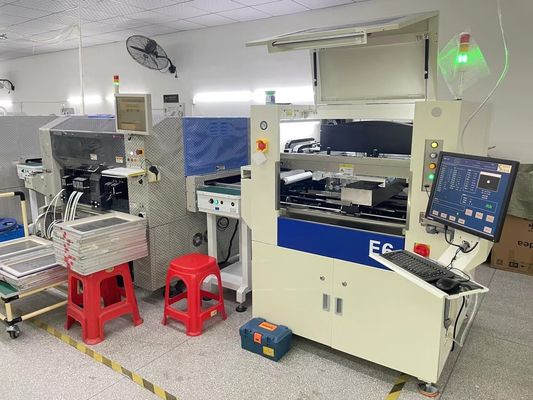

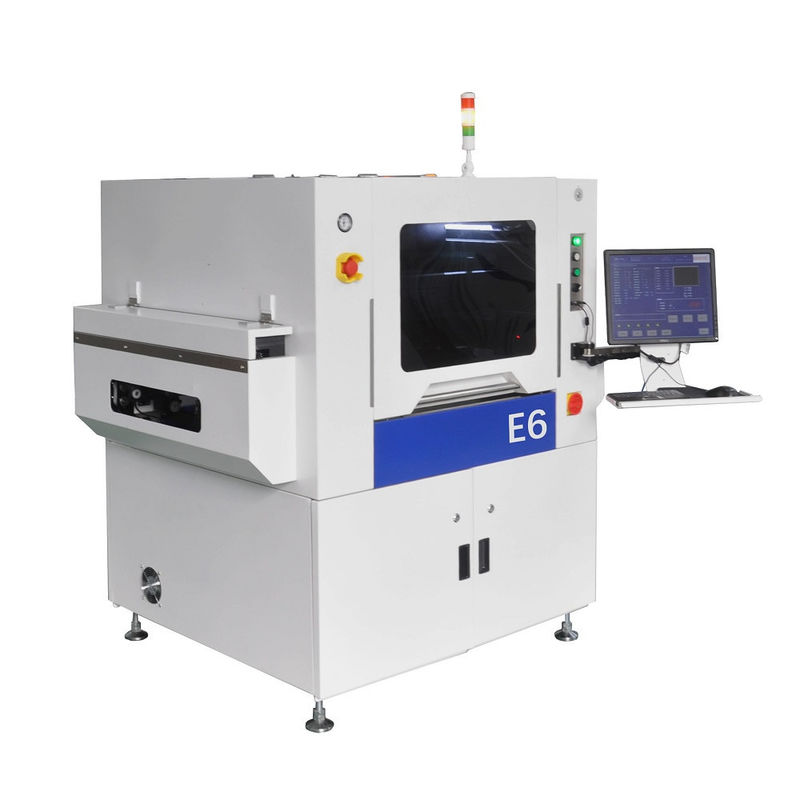

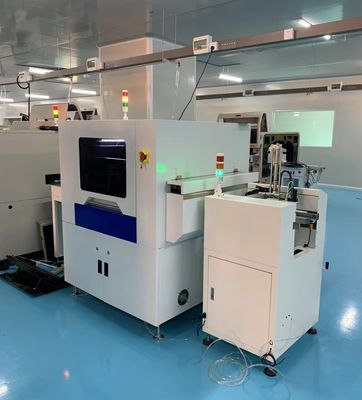

Haute précisionE6Imprimante de pâte de soudure entièrement automatique Imprimante à pochoirs SMT Imprimante à pochoirs Machine d'impression à écran pour la ligne d'assemblage SMT, la ligne de production SMT
Caractéristiques du produit
1Le niveau de levage est entraîné par des vis à plomb de haute précision.

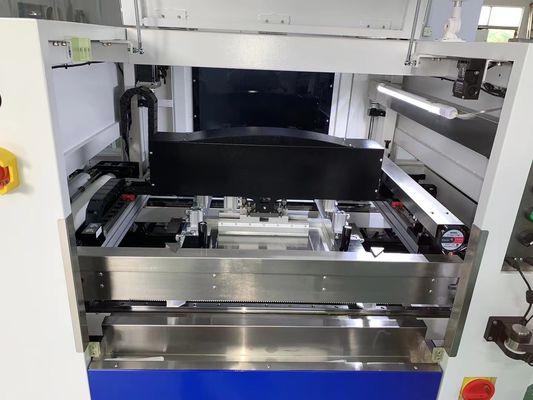

2Le mouvement supérieur et inférieur du pochoir est entraîné par des vis silencieuses à plomb de haute précision.
3.Equipé d'un dispositif de nettoyage automatique des pochoirs, ce qui le rend plus facile et sans souci à utiliser.
4.Equipé d'un système avancé de marquage par apprentissage d'images, il est facile de corriger la position centrale du PCB et du pochoir sans avoir besoin de points de marquage spéciaux,assurer la précision de l'impression de pâte de soudure.
5La technologie de réinitialisation de liaison à axe complet permet à la machine de revenir rapidement à sa position d'origine.
6.Configuration rapide et facile des paramètres de changement, accélération du changement de ligne.
7.De multiples options de source lumineuse, ce qui facilite la manipulation des points de référence pour les cartes PCB de différentes couleurs.
8.Paramètres d'autorisation utilisateur pour éviter que des paramètres importants de l'équipement ne soient modifiés accidentellement.
| Point E6 | Paramètre |
| Taille du cadre net ((cadre extérieur) | Pour les appareils à commande numérique, la valeur de l'échantillon doit être égale ou supérieure à: |
| Taille de la carte de circuits: | 50x50mm~600 ((W) x350 ((D) mm |
| Système d'exploitation: | Pour Windows 7 |
| Épaisseur du circuit imprimé: | 0.4 à 6 mm |
| Vitesse d'impression: | 10 à 200 mm/s |
| Système de réglage visuel: | automatique (toute forme) |
| Déformation des circuits imprimés: | Diagonale maximale du PCB à 1% |
| Type de grattoir: | grattoir en acier/grattoir en caoutchouc Angle facultatif ((45°/60) |
| Taille réglable de l'axe XY: | ± 10 mm |
| Angle d'impression réglable: | ±2° |
| Répétition du positionnement: | ± 0,01 mm |
| Durée du cycle de transmission: | 15s ((sans compter le temps d'impression et de nettoyage) |
| La hauteur de la transmission: | 900 ± 20 mm |
| Position des PCB -Mode de support: | Aiguille à tube magnétique et adsorption sous vide |
| Mode d'impression: | Impression simple ou double |
| Champ de vision de la caméra: | 8x6 mm |
| Point de référence visuel: | un point de référence, une plaque de soudage,0.5 ¢ 3 mm |
| Énergie électrique | 220VAC 50 à 60 Hz 1700 W |
| L'alimentation sous pression: | 4.5 à 6 kg/m2 |
| Poids: | 950 kg ou plus |
| Direction de transmission: | à gauche, à droite, à gauche, à droite, à gauche, à gauche, à gauche, à droite, à droite. gauche dehors/droite dedans juste dehors |
| Le volume | 1482x1140x1535mm ((WxDxH) |
Service et garantie:
La machine complète bénéficie d'une période de garantie d'un an à compter du moment de l'achat et d'un service à vie.
Nous fournissons toujours des pièces de rechange de machines, fourniture directe d'usine avec garantie.
Nous fournissons en ligne des services de Q/A, de dépannage et de conseils techniques.
Nous fournissons un service après-vente.Chaque machine a été testée à 100% avant de partir.
