Détails sur le produit:
|
Conducteur de bande: | 29pcs (8mm 22pcs ; 12mm 4pcs ; 16mm 2pcs ; 24mm 1pcs) | Tête d'endroit: | 2 têtes |
---|---|---|---|
Vitesse: | Vision dessus : 2800cph ; Vision : 4000cph | appui: | chargeur de ruban, ruban coupé, IC en vrac, plateau IC personnalisé |
PC externe du besoin: | oui | Programme de soutien: | 0402 à 5050, CONCESSION, QNF, BGA |
Moteur: | Contrôle en circuit fermé avec l'encodeur | Tension: | 220v/220v. 50/60hz |
Mettre en évidence: | Machine de transfert de bureau de CHMT36VA,Machine de transfert de table de SMT,Machine de transfert de bureau de QFN |

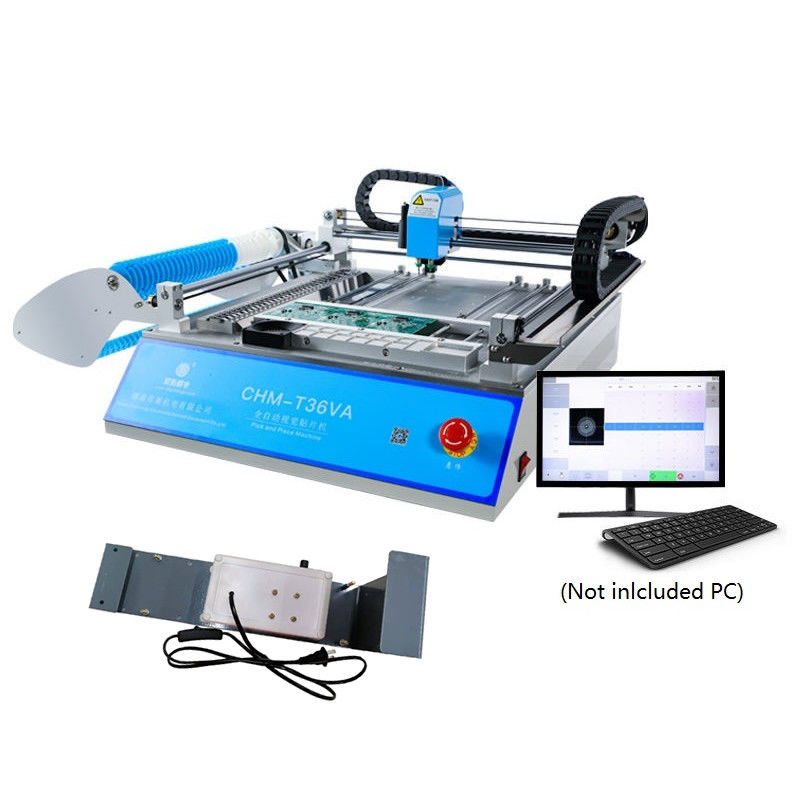

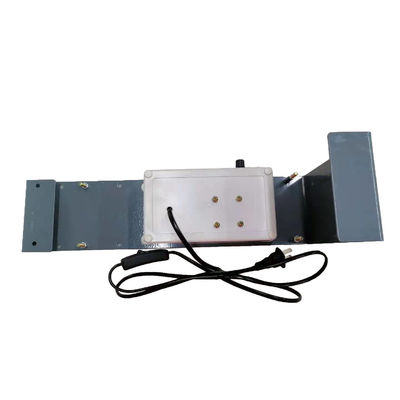

CHMT36VA + conducteur de vibration
Machine de transfert de bureau de SMT
Double endroit IC, version anglaise, 220v 110v de système de CCD de caméras
0402-5050, CONCESSION, QFN.
Vente chaude dans le magasin d'Aliexpress :
https://www.aliexpress.com/store/product/CHMT36VA-Vibration-feeder-Desktop-Pick-And-Place-Machine-Vision-system-Closed-loop-control-0402-5050-SOP/210206_32803566747.html?spm=2114.12010612.8148356.3.531e42d3YymzLh
Paypal a également accepté, notre compte de Paypal est : sales@charmhigh-tech.com
Cliquez sur-le pour acheter par lien de Paypal :
Liens visuels fonctionnants de CHMT36VA :
Fonctionnement de Charmhigh CHMT36VA avec 0402, 0603,0805 :
www.youtube.com/watch?v=zs5b8tm1hyk
CHMT36VA plaçant LED - vidéo de production :
www.youtube.com/watch?v=jYD_1U8pUm0
Description :
CHMT36VA est une machine de transfert de bureau basée sur vision qui doit relier le PC d'externel aux fenêtres 7/10 système. Il est très fiable avec le modèle économique bon marché, cette petite machine de plate-forme vient avec le système anticipé de vision, contrôle en circuit fermé, les piles 29pcs matérielles. Haute précision et logiciel facile d'opération. Elle compatible tous les différents genres de composants 0402-5050, CONCESSION, QFN, TQFP… très approprié à aux constructeurs de prototype, amateurs, lotisseurs, et groupes de développement et production par lots faible, vous doit juste préparer un ordinateur qui a le port USB. Code 8479899200 de HS. Machine de transfert.
Caractéristiques :
Modèle | CHM-T36VA |
Secteur de carte PCB | 10mm*10mm - 355mm*355mm |
Voyage DE X/Y d'axe | 420*460mm |
Gamme de déplacement d'axe de Z | 15mm (taille composante maximum 5mm) |
Têtes de placement | 2pcs |
Conducteurs |
8mm=22pcs, 12mm=4pcs, 16mm=2pcs, 24mm=1pcs, |
Système de vision | Conjuguent les caméras (et vers le bas les caméras) |
Commande | Le système servo de pas d'entraînement de contrôle en circuit fermé, ne veillent jamais à perdre l'étape |
Détection d'auto-retour d'axe de Z | Oui, empêchez la rupture de becs |
Tirez l'auto-retour de goupille | Oui |
Fuite de méthode de dépistage matérielle | Nettoyez à l'aspirateur la détection, détection de vision |
Montage de la vitesse | 4000cph (vision) ; 2800cph (vision dessus) |
Montage de la précision | ±0.025mm |
Composants | 0402-5050, CONCESSION, QFN. .etc (largeur de bande : 8MM, 12MM, 16MM, 24MM) |
Dimension de machine | L 960mm * W 705mm * H 335mm |
Pompe à vide | -92KPA (2pcs, élément, type muet) |
Source extérieure d'air | Aucun besoin (pompe à vide muette 2pcs d'élément de machine) |
PC externe | Oui (compatible au plan logiciel avec windows7/10) |
Tension | 220V (110V), 50Hz |
Poids net | 65kg |
Poids brut | 75kg/108*80*53cm |
Industrie d'applications :
Industrie d'appareils électroménagers, industrie électronique automatique, industrie énergétique, industrie de LED, sécurité, instruments et mètres industrie, industrie des communications, industrie de contrôle intelligent, Internet d'industrie des choses (IOT) et d'industrie militaire, etc.

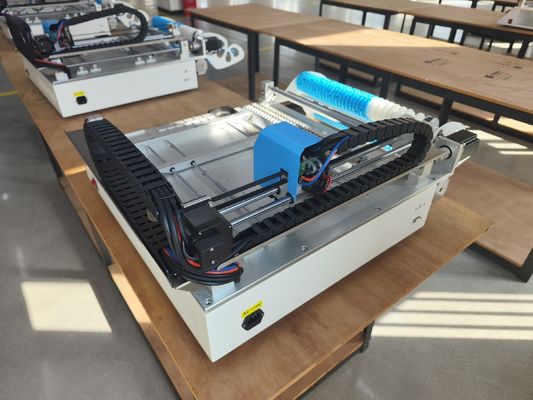

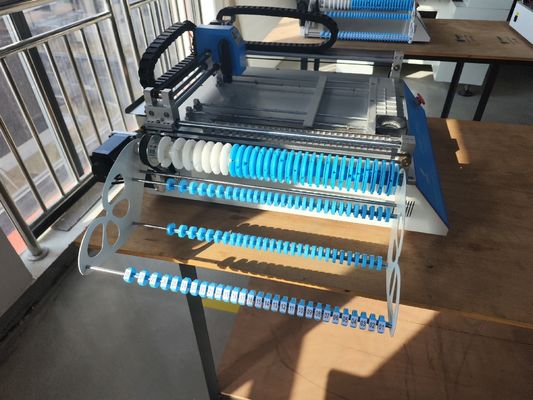

Vraies images de détail : (100% vrai)
X, moteur d'axe des ordonnées avec l'encodeur, contrôle de Losed-boucle à empêcher perdent des étapes :
becs de Juki de la haute précision 4pcs : 503 504 505 506
Placement des échantillons :
Méthode de expédition :
Service et garantie :
La machine complète a une période de garantie de 1 an dès le service d'achat et de vie.
Nous fournissons toujours des pièces de rechange de machine, approvisionnement direct fiable d'usine.
Nous fournissons Q/A en ligne et service de soutien et technique de dépannage de conseil.
Fournissez un à un service après-vente. Chaque machine 100% examiné bien avant le bateau.
