Machine à 4 têtes haut de gamme pour le montage de prototypes de précision CHM-551P

Machine à 4 têtes haut de gamme pour le montage de prototypes de précision CHM-551P
High-end 4-head Pick and Place Machine CHM-551P Precision Prototyping
Machine à 4 têtes haut de gamme pour le montage de prototypes de précision CHM-551P Machine à 4 têtes haut de gamme pour le montage de prototypes de précision CHM-551P Machine à 4 têtes haut de gamme pour le montage de prototypes de précision CHM-551P Machine à 4 têtes haut de gamme pour le montage de prototypes de précision CHM-551P Machine à 4 têtes haut de gamme pour le montage de prototypes de précision CHM-551P

Image Grand :  Machine à 4 têtes haut de gamme pour le montage de prototypes de précision CHM-551P

Détails sur le produit:
Lieu d'origine: Chine
Nom de marque: Charmhigh
Certification: CE
Numéro de modèle: CHM-551P
Documents: Charmhigh CHM-551P - Catalo...og.pdf
Conditions de paiement et expédition:
Quantité de commande min: 1
Prix: $9000
Détails d'emballage: Coffret en bois
Délai de livraison: 2-5 jours
Conditions de paiement: T/T, Union occidentale
Capacité d'approvisionnement: 50 par mois
Contact

Machine à 4 têtes haut de gamme pour le montage de prototypes de précision CHM-551P

description de
Mangeoire: conducteurs de 50pcs Yamaha (conducteur pneumatique et électrique) Système d'exploitation: Windows (vient avec la souris de PC et de clavier)
Calibrage fiduciel: L'automobile calibrent le point de marque Précision de montage: (XY) ±0,06 mm CPK≥1.0
Hauteur du composant: 12mm Dimension: Le nombre d'étoiles est calculé en fonction de la taille de l'étoile.
AJUTAGE: Changement automatique de buse avec bibliothèque de buse 13pcs Taille PCB maximale: 350mm (L) x270mm (W) (norme) ; 600mm (L) x350mm (W) (facultatif)
Poids net: 200 kg Vitesse de montage: 11500CPH ((optimale); IPC9850:8850cph

Machine de sélection et de placement haut de gamme à 4 têtes CHM-551P, prototypage de précision
Présentation du produit

Le CHM-551P est une machine de transfert CMS à 4 têtes de nouvelle génération conçue pour l'assemblage CMS de haute précision dans les applications de fabrication électronique et de R&D. Construite avec un châssis en fonte robuste, cette machine de qualité industrielle offre une stabilité structurelle supérieure, des vibrations réduites et une précision et une vitesse de placement considérablement améliorées.

Principales fonctionnalités
  • Prise en charge du test CPK
  • Changement automatique de buse (bibliothèque de 13 jeux de buses)
  • Compensation thermique
  • Convoyage automatique
  • Vitesse optimale : 14 400 CPH
  • Construction en fonte
Applications
  • Assemblage de PCB en petits et moyens lots
  • Fabrication de bandes et ampoules LED
  • Fabrication sous contrat d'électronique (EMS)
  • Prototypage R&D
  • Établissements d'enseignement
  • Lignes de production CMS en croissance
Spécifications techniques
Dimensions 1020 mm(L) x 1180 mm(L) x 1450 mm(H)
Poids 556 kg
Alimentation AC220V (50 Hz, monophasé) 1,5 kW (puissance moyenne 350 W)
Alimentation en air 0,5MPa ~0,7MPa
Génération de vide Pompe à vide intégrée
Quantité de tête de montage 4 têtes
Vitesse de montage 14 400 CPH (optimal)
Précision de montage (XY) ± 0,035 mm ; CPK≥1,0
Hauteur du composant 12mm
Type de composant 0201/0402/0603 ~ 5050/SOT/SOP/QFP/QFN/BGA, etc. (résistance/condensateur/diode/triode/LED/IC, etc.) 0201 à un composant plus grand de 30*30 mm
Épaisseur du PCB 0,6 mm ~ 3,5 mm
Taille du PCB 350 mm (L) x 270 mm (l) (standard) ; 600 mm (L) x 350 mm (L) (en option)

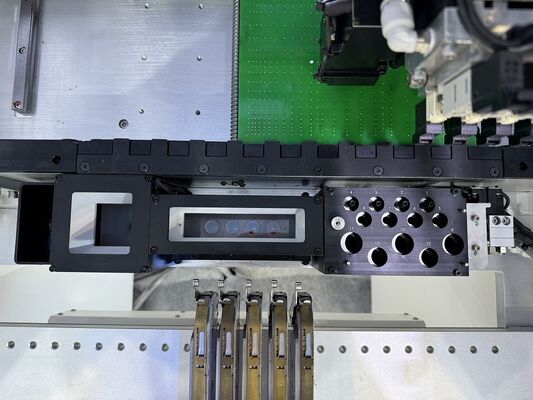

Changement de buse Changement de buse automatique (bibliothèque de buses à 13 trous)
Système de contrôle Système Linux, équipé d'un moniteur, d'un clavier et d'une souris
Système d'entraînement Axe X&Y entraîné par des servomoteurs ; adopter une accélération et une décélération flexibles en courbe en S
Système de transmission Vis à billes + guide linéaire
Système d'alimentation 50 piles d'alimentation pneumatiques/électriques standard Yamaha 8 mm (convient également pour les plateaux IC et les chargeurs de bâtons)
Système de vision Appareil photo instantané x4 (taille du composant applicable : 14 mm × 14 mm) ; Caméra IC x1 (taille du composant applicable : 30 mm × 30 mm) ; Marquer la camérax2

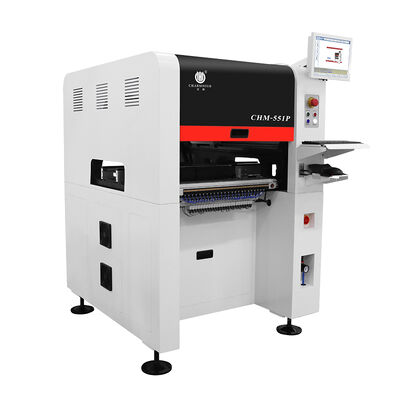

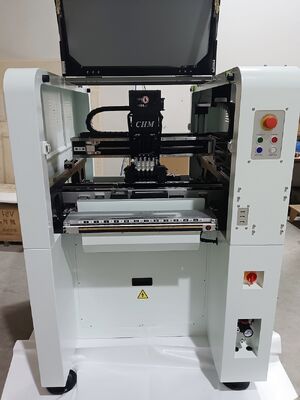

Présentation de la machine
CHM-551P Pick and Place Machine
Compatibilité des mangeoires

Fonctionne avec les distributeurs pneumatiques et électriques Yamaha standard universels (achetés séparément) :

  • Alimentateur électrique 8mm/12mm/16mm/24mm/32mm/44mm
  • Alimentateur pneumatique 8x4mm/12mm/16mm/24mm/32mm/44mm
  • Alimentateur vibrant
Feeder compatibility options
Installation client
Customer site installation

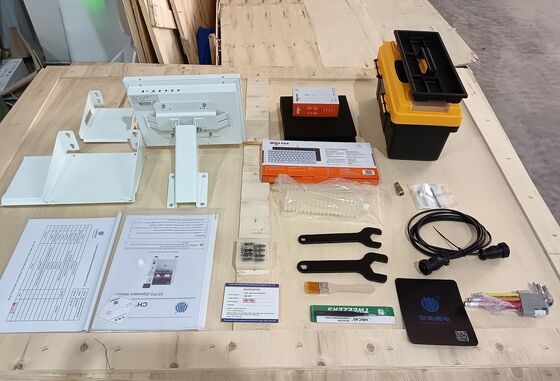

Liste des pièces
Machine de prélèvement et de placement 1 Pince à épiler 1
Buses 8 Clé hexagonale intérieure 1
Boîte à outils 1 Huile de graissage 1
Carte de garantie 1 Filtre 4
Manuel d'utilisation 1 Connecteur rapide 1
Rapport d'essai 1 Tapis de souris 1
Brosse 1 Câble d'alimentation 1
Parts and accessories included
Pourquoi choisir le CHM-551P amélioré ?

Avec sa construction en fonte, sa conception verticale peu encombrante et sa précision améliorée, le CHM-551P offre des performances de placement CMS de qualité industrielle à un prix compétitif. Délai de 2 à 4 jours avec disponibilité en stock.

Remarques importantes

La machine pick and place est un ensemble complet avec tous les accessoires inclus dans l'emballage, machine prête à l'emploi !

La seule chose que vous devez préparer est un compresseur d'air externe (alimentation en air pour les distributeurs pneumatiques).

Veuillez acheter cette machine en toute confiance.

Service et garantie

La machine complète bénéficie d'une période de garantie d'un an à compter de l'achat et d'un service à vie.

Nous fournissons toujours des pièces de rechange de machine, approvisionnement direct d'usine avec garantie.

Nous fournissons un service de questions/réponses en ligne, d'assistance au dépannage et de conseils techniques.

Nous fournissons un service après-vente personnalisé.Chaque machine est testée à 100% avant l'expédition.

Assistance technique
Le mobile/WhatsApp de Kimi :+86 135 106 75756
E-mail:kimi@charmhigh-tech.com
YouTube : https://www.youtube.com/c/KimiLiuCharmhigh/videos
Si vous souhaitez en savoir plus, veuillez nous contacter par E-mail. Nous vous répondrons dans un premier temps.
