Ligne de production SMT entièrement automatique avec deux machines Pick and Place TC06

Ligne de production SMT entièrement automatique avec deux machines Pick and Place TC06
Dual TC06 Pick and Place Machines Fully-automatic SMT Production Line
Ligne de production SMT entièrement automatique avec deux machines Pick and Place TC06 Ligne de production SMT entièrement automatique avec deux machines Pick and Place TC06 Ligne de production SMT entièrement automatique avec deux machines Pick and Place TC06 Ligne de production SMT entièrement automatique avec deux machines Pick and Place TC06 Ligne de production SMT entièrement automatique avec deux machines Pick and Place TC06

Image Grand :  Ligne de production SMT entièrement automatique avec deux machines Pick and Place TC06

Détails sur le produit:
Lieu d'origine: Chine
Nom de marque: Charmhigh
Certification: CE
Numéro de modèle: TC06
Documents: Charmhigh TC06 - Catalog.pdf
Conditions de paiement et expédition:
Quantité de commande min: 1 unité
Prix: $61200~$75000
Détails d'emballage: Boîte de contreplaqué d'exportation
Délai de livraison: 5-7 jours ouvrables
Conditions de paiement: T/T
Capacité d'approvisionnement: 50 par mois
Contact

Ligne de production SMT entièrement automatique avec deux machines Pick and Place TC06

description de

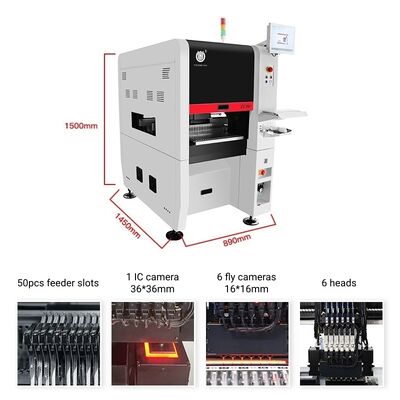

Cote TC06: 890x1450x1500mm (LxlxH) Poids net: 960kg
Pouvoir: AC220V (50 Hz, une seule phase) vitesse optimale: 27800 CPH
Mangeoire: Soutenez 50pcs NXT alimentateur électrique Taille du PCB: Le nombre de points de contact doit être le même que le nombre de points de contact.
Composant minimum et maximum: Circuit intégré 01005 à 36*36mm Hauteur maximale du composant: 12mm

Dual TC06 machines de détection et de placement ligne de production SMT entièrement automatique
Vue d'ensemble du produit

Améliorez votre fabrication électronique avec notre ligne de production SMT entièrement automatique double TC06,doté de deux machines à détecter et à placer à 6 têtes Charmhigh TC06 travaillant en tandem pour un débit et une efficacité maximaux.

Chaque TC06 offre une vitesse de montage optimale de 27 800 CPH avec une précision de placement de ± 0,03 mm et une capacité de processus CPK≥ 1,0, assurant une qualité stable et répétable pour l'assemblage de PCB à mélange élevé.Le taux de CO2 est supérieur au taux de CO2 de l'eau..

Cette ligne SMT complète comprend deux systèmes de montage à 6 têtes avec changement automatique de buse (bibliothèque de buse à 19 trous), 50 emplacements d'alimentation électrique NXT par machine,et des systèmes de vision avancés avec 6 caméras de vol, 1 caméra IC et 2 caméras Mark par unité.

La conception étroite de 890 mm de large s'adapte aux ascenseurs standard et aux planchers d'usine compacts, permettant un déploiement flexible de deux machines sans modifications des installations.une compensation thermique intelligente, et l'auto-étalonnage assurent une stabilité de précision à long terme, même dans des environnements de production 24 heures sur 24 et 7 jours sur 7.

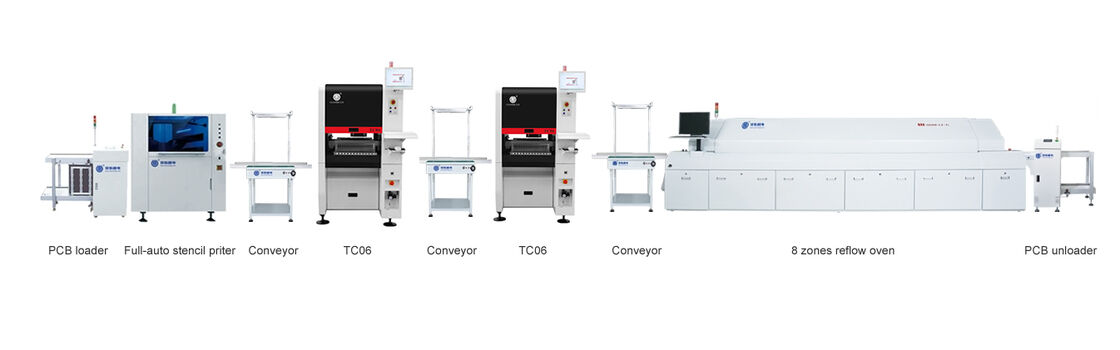

Paquet de ligne de production
  • Chargeur de PCB 250LD
  • Imprimante à pâte de soudure entièrement automatique E6
  • Convecteur de 50 cm
  • TC06 6 têtes pour le ramassage et le dépôt (6 têtes)
  • Convecteur de 50 cm
  • TC06 6 têtes pour le ramassage et le dépôt (6 têtes)
  • Convecteur de 50 cm
  • Le four de reflux à huit zones CHM-PC850
  • Déchargeur de PCB 250ULD
TC06 Spécifications techniques
Les dimensions Le nombre d'étoiles est déterminé par le nombre d'étoiles.

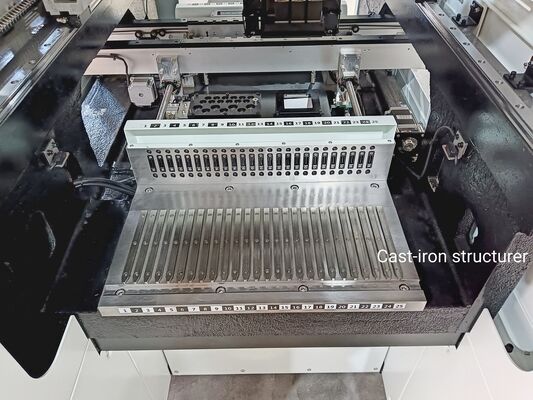

Le poids 960 kg (structure en fonte)
Énergie AC220V (50 Hz, phase unique), 3 kW
Alimentation en air 0Pour les appareils de traitement des gaz
Génération de vide Pompes à vide intégrées
Quantité de tête de montage 6
Vitesse de montage 270,800 CPH (optimale)
Une précision croissante (xy) + 30 μm, CPK≥1.0
Hauteur du composant ≤ 12 mm
Dimension des composants Exclusion du condensateur résistant, diode cylindrique, condensateur en aluminium, SOT, SOP, QFP, QFN, BGA, etc.
Taille du composant 01005 à 36*36 mm, et pièces plus grandes montées
Épaisseur des PCB 00,6 mm à 3,5 mm
Taille du PCB Pour les véhicules à moteur électrique à combustion
Transporteur de PCB Transporteur automatique à trois voies ferrées, dispositif de support de PCB
Changement de buse Changement automatique de la buse (bibliothèque de 19 trous)
Système de contrôle Ordinateur industriel intégré (système Windows) équipé d'un moniteur, d'un clavier et d'une souris
Système d'entraînement Axe X&Y entraîné par des servomoteurs Panasonic
Système de transmission Des vis de mise à la terre + des guides linéaires
Système d'apport 50 piles d'alimentation standard NXT de 8 mm (également adaptées au plateau IC et à l'alimentation au bâton)
Système de vision La caméra à mouche x 6 (taille du composant applicable: 16mmx16mm); la caméra IC x 1 (taille du composant applicable: 36mmx36mm); la caméra Mark x 2
Principales spécifications
  • Vitesse de montage: 27 800 CPH (optimale par machine)
  • Range des composants: 01005 à 36×36 mm (BGA, QFN, QFP, SOP, LED, résistances, condensateurs)
  • Taille du PCB: jusqu'à 350 mm × 300 mm
  • Épaisseur du PCB: 0,6 mm - 3,5 mm
  • Puissance: 220 V CA, 3 kW par machine
  • Système d'entraînement: Servo moteurs Panasonic avec vis de terre THK et guides linéaires
Images du produit

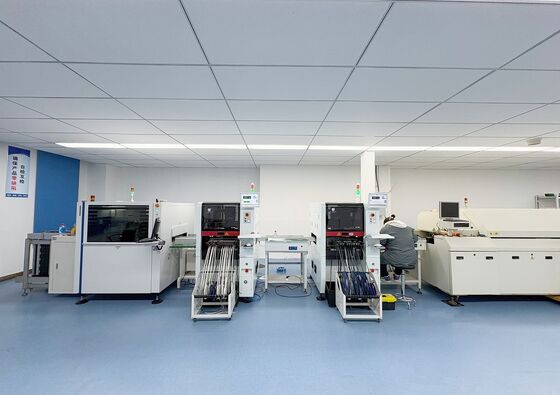

Charmhigh TC06 SMT pick and place machine full-automatic SMT line Customer site installation of TC06 SMT production line TC06 pick and place machine in operation Charmhigh reliable factory supply
Service et garantie

La machine complète a une période de garantie de 1 an à compter du moment de l'achat et un service à vie.Nous fournissons un service de support en ligne et de conseils techniques.

Chaque machine est testée à 100% avant d'être expédiée.

Appui technique

Je suis désolée.Mob et WhatsApp: +86 135 106 75756

Nom de l'équipe:Je vous en prie.

Suivez-nousYouTube

Si vous souhaitez plus d'informations, veuillez nous contacter par e-mail.

Charmant, une usine fiable.
