Meilleure vente 6 têtes TC06 Pick and Place Machine Châssis en fonte Monteuse de puces SMT

Meilleure vente 6 têtes TC06 Pick and Place Machine Châssis en fonte Monteuse de puces SMT
Best Seller 6 heads TC06 Pick and Place Machine Cast-iron Frame SMT Chip Mounter
Meilleure vente 6 têtes TC06 Pick and Place Machine Châssis en fonte Monteuse de puces SMT Meilleure vente 6 têtes TC06 Pick and Place Machine Châssis en fonte Monteuse de puces SMT Meilleure vente 6 têtes TC06 Pick and Place Machine Châssis en fonte Monteuse de puces SMT Meilleure vente 6 têtes TC06 Pick and Place Machine Châssis en fonte Monteuse de puces SMT Meilleure vente 6 têtes TC06 Pick and Place Machine Châssis en fonte Monteuse de puces SMT

Image Grand :  Meilleure vente 6 têtes TC06 Pick and Place Machine Châssis en fonte Monteuse de puces SMT

Détails sur le produit:
Lieu d'origine: Chine
Nom de marque: Charmhigh
Certification: CE
Numéro de modèle: TC06
Documents: Charmhigh TC06 - Catalog.pdf
Conditions de paiement et expédition:
Quantité de commande min: 1 unité
Prix: $61200~$75000
Détails d'emballage: Boîte de contreplaqué d'exportation
Délai de livraison: 5-7 jours ouvrables
Conditions de paiement: T/T
Capacité d'approvisionnement: 50 par mois
Contact

Meilleure vente 6 têtes TC06 Pick and Place Machine Châssis en fonte Monteuse de puces SMT

description de
Cote TC06: 890x1450x1500mm (LxlxH) Poids net: 960kg
Pouvoir: AC220V (50 Hz, une seule phase) vitesse optimale: 27800 CPH
Mangeoire: Soutenez 50pcs NXT alimentateur électrique Taille du PCB: Le nombre de points de contact doit être le même que le nombre de points de contact.
Composant minimum et maximum: Circuit intégré 01005 à 36*36mm Hauteur maximale du composant: 12mm

Meilleure vente 6 têtes TC06 Pick and Place Machine Châssis en fonte SMT Chip Mounter
Présentation du produit

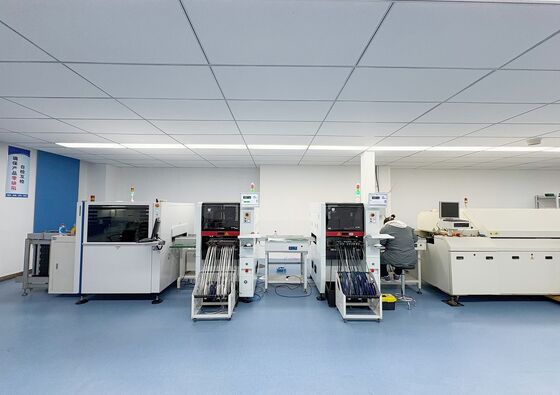

Double machine Pick and Place TC06 Ligne de production SMT entièrement automatique

Ligne d'assemblage SMT haut de gamme avec double machine Pick and Place TC06 pour une fabrication efficace de PCBA.

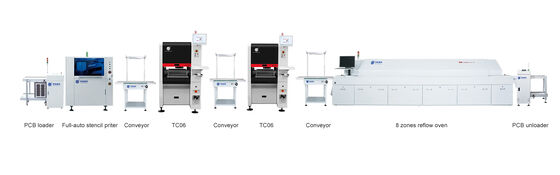

Ensemble de ligne de production complète
  • Chargeur de PCB 250LD
  • Imprimante de pâte à souder entièrement automatique E6
  • Convoyeur 50cm
  • Machine Pick and Place TC06 à 6 têtes
  • Convoyeur 50cm
  • Machine Pick and Place TC06 à 6 têtes
  • Convoyeur 50cm
  • Four de refusion à 8 zones CHM-PC850
  • Déchargeur de PCB 250ULD
Spécifications techniques

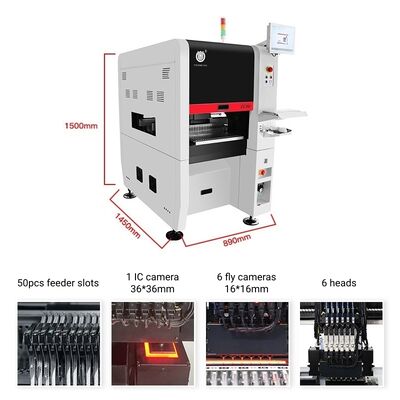

Dimensions890mm(L)x1450mm(l)x1500mm(H)
Poids900kg
AlimentationAC220V (50Hz, monophasé), 3kW
Alimentation en air0.5MPa ~0.7MPa
Génération de videPompe à vide intégrée
Quantité de têtes de montage6
Vitesse de montage27800cph (optimale)
Précision de montage(xy)+30μm, CPK≥1.0
Hauteur des composants≤12mm
Type et gamme de composantsExclusion de résistances et condensateurs, diode cylindrique, condensateur en aluminium, SOT, SOP, QFP, QFN, BGA, etc. - Taille en pouces 01005 à 36*36mm, et montage de composants plus grands
Épaisseur du PCB0.6mm~3.5mm
Taille du PCB350mm(L)x300mm(l)
Convoyage du PCBConvoyage automatique à 3 sections de rail, dispositif de support de PCB
Changement de buseChangement automatique de buse (bibliothèque de buses à 19 trous)
Système de contrôleOrdinateur industriel intégré (système Windows) équipé d'un moniteur, d'un clavier et d'une souris
Système d'entraînementAxes X et Y entraînés par des servomoteurs Panasonic
Système de transmissionVis de mise à la terre + Guides linéaires
Système d'alimentation50 piles d'alimentateurs standard NXT 8mm (également adaptés aux alimentateurs de plateaux IC et aux alimentateurs à bande)
Système de visionCaméra volante x 6 (taille de composant applicable : 16mmx16mm) ; Caméra IC x 1 (taille de composant applicable : 36mmx36mm) ; Caméra de marquage x 2
Pièces standard incluses
ArticleQuantitéArticleQuantité
Machine Pick and Place TC061Huile de lubrification1
Buses8Filtre4
Boîte à outils1Connecteur rapide1
Carte de garantie1Tapis de souris2
Manuel d'utilisation1Câble d'alimentation2
Rapport de test1Clavier1
Brosse1Tapis de souris1
Pince à épiler1Écran LCD1
Images du produit

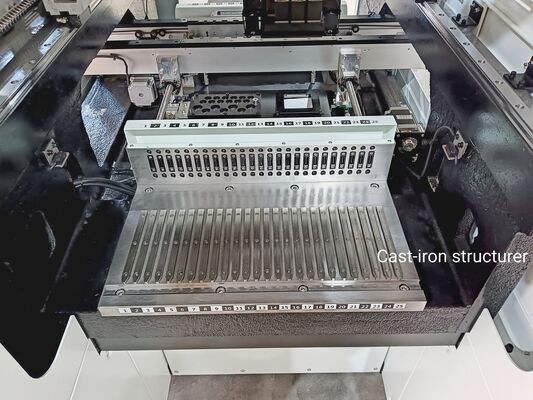

Meilleure vente 6 têtes TC06 Pick and Place Machine Châssis en fonte Monteuse de puces SMT 0 Meilleure vente 6 têtes TC06 Pick and Place Machine Châssis en fonte Monteuse de puces SMT 1 Meilleure vente 6 têtes TC06 Pick and Place Machine Châssis en fonte Monteuse de puces SMT 2
Service et support

La machine complète bénéficie d'une période de garantie de 1 an à compter de la date d'achat et d'un service à vie.

Nous fournissons toujours des pièces de rechange pour la machine, approvisionnement direct d'usine avec garantie.

Nous fournissons un support de questions/réponses en ligne, de dépannage et un service de conseils techniques.

Chaque machine est testée à 100% avant l'expédition.

Support technique

Kimi Liu : Mobile et WhatsApp : +86 135 106 75756

E-mail :kimi@charmhigh-tech.com

Suivez-nous sur YouTube

Si vous souhaitez en savoir plus, veuillez nous contacter par e-mail. Nous vous répondrons dans les plus brefs délais.
