Best Seller 6 heads TC06 Pick and Place Machine Cast-iron Frame SMT Chip Mounter

Best Seller 6 heads TC06 Pick and Place Machine Cast-iron Frame SMT Chip Mounter
Best Seller 6 heads TC06 Pick and Place Machine Cast-iron Frame SMT Chip Mounter
Best Seller 6 heads TC06 Pick and Place Machine Cast-iron Frame SMT Chip Mounter Best Seller 6 heads TC06 Pick and Place Machine Cast-iron Frame SMT Chip Mounter Best Seller 6 heads TC06 Pick and Place Machine Cast-iron Frame SMT Chip Mounter Best Seller 6 heads TC06 Pick and Place Machine Cast-iron Frame SMT Chip Mounter Best Seller 6 heads TC06 Pick and Place Machine Cast-iron Frame SMT Chip Mounter

Image Grand :  Best Seller 6 heads TC06 Pick and Place Machine Cast-iron Frame SMT Chip Mounter

Détails sur le produit:
Lieu d'origine: Chine
Nom de marque: Charmhigh
Certification: CE
Numéro de modèle: TC06
Documents: Charmhigh TC06 - Catalog.pdf
Conditions de paiement et expédition:
Quantité de commande min: 1 unité
Prix: $18000
Détails d'emballage: Boîte de contreplaqué d'exportation
Délai de livraison: 5-7 jours ouvrables
Conditions de paiement: T/T
Capacité d'approvisionnement: 50 par mois
Contact

Best Seller 6 heads TC06 Pick and Place Machine Cast-iron Frame SMT Chip Mounter

description de
Imprimante de pâte à souder: Imprimante de pochoir semi-automatique 3250 Sélectionnez le mahcine d'endroit de n: Charmhigh TC06 (6 têtes)
Four à reflouer: 6 zones, up6 + down6 Autres appareils: Convoyeur SMT 60 cm

Best Seller 6 heads TC06 Pick and Place Machine Cast-iron Frame SMT Chip Mounter
Room-saved High-end 6-head SMT Pick and Place Machine TC06

CPK >1.0, support 01005, speed 27800cph, width 890mm narrow design

Product Overview

Charmhigh TC06 automated SMT pick and place machines are designed for fast, accurate PCB assembly. With a compact width of 890mm, it's designed to fit easily into standard elevators.

It's the perfect pick-and-place machine for startup companies. We strongly recommend it for precision mounting.

Technical Specifications
Dimensions 890mm(L) x 1450mm(W) x 1500mm(H)
Weight 900kg
Power Supply AC220V (50Hz, single phase), 3kW
Air Supply 0.5MPa ~0.7MPa
Vacuum Generation Built-in vacuum pump
Mounting Head Quantity 6
Mounting Speed 27800cph (optimal)
Mounting Accuracy (xy)+30μm, CPK≥1.0
Component Height ≤12mm
Component Type & Range Resistor capacitor exclusion, cylindrical diode, aluminum capacitor, SOT, SOP, QFP, QFN, BGA, etc. Inch size 01005 to 36*36mm, and larger components mounting
PCB Thickness 0.6mm~3.5mm
PCB Size 350mm(L) x 300mm(W)
PCB Conveying 3-section-rail automatic conveying, PCB support device
Nozzle Change Automatic nozzle change (19-hole nozzle library)
Control System Built-in industrial computer (Windows system) equipped with monitor, keyboard, and mouse
Drive System X&Y axis driven by Panasonic servo motors
Transmission System Grounding screws + Linear guides
Feeding System 50 NXT 8mm standard feeder stacks (also suitable for IC tray and stick feeder)
Vision System Fly camera x 6 (component size applicable: 16mmx16mm); IC camera x 1 (component size applicable: 36mmx36mm); Mark camera x 2

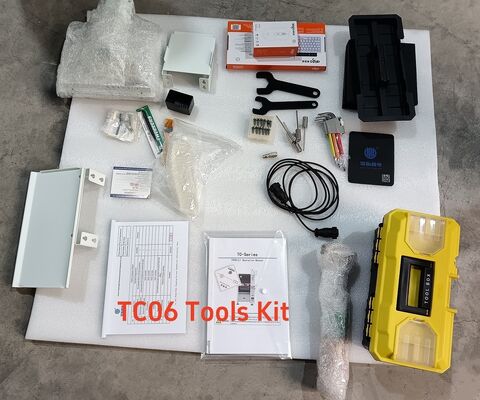

Standard Parts List
Item Quantity Item Quantity
TC06 Pick and place machine 1 Lubricating oil 1
Nozzles 8 Filter 4
Tool box 1 Quick connector 1
Warranty Card 1 Mouse Pad 2
User Manual 1 Power Cable 2
Test Report 1 Keyboard 1
Brush 1 Mouse Pad 1
Tweezer 1 LCD 1
Product Images
Best Seller 6 heads TC06 Pick and Place Machine Cast-iron Frame SMT Chip Mounter 0 Best Seller 6 heads TC06 Pick and Place Machine Cast-iron Frame SMT Chip Mounter 1 Best Seller 6 heads TC06 Pick and Place Machine Cast-iron Frame SMT Chip Mounter 2 Best Seller 6 heads TC06 Pick and Place Machine Cast-iron Frame SMT Chip Mounter 3

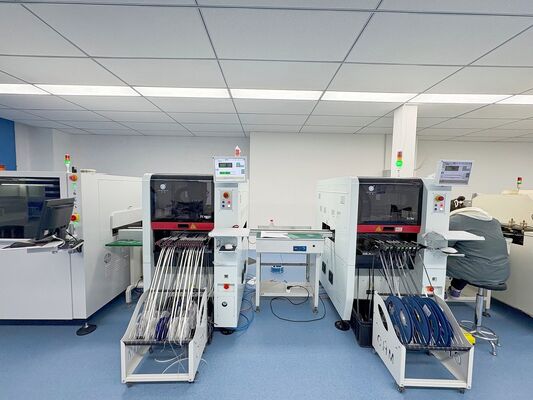

Customer Workshop
Best Seller 6 heads TC06 Pick and Place Machine Cast-iron Frame SMT Chip Mounter 4 Best Seller 6 heads TC06 Pick and Place Machine Cast-iron Frame SMT Chip Mounter 5
Service & Warranty

The complete machine has a warranty period of 1 year from the time of purchase and lifetime service.

  • We always provide spare parts of machine, factory direct supply with guarantee
  • We provide online Q/A and troubleshooting support and technical advice service
  • We provide one to one after-sale service
  • Each machine 100% tested well before ship out
Technical Support
Kimi Liu: Mob & WhatsApp: +86 135 106 75756
E-mail: kimi@charmhigh-tech.com
Follow us on YouTube: www.youtube.com/kimiLiuCharmhigh
If you want to know more information, please contact us by E-mail. We will respond to you at the first time.
Best Seller 6 heads TC06 Pick and Place Machine Cast-iron Frame SMT Chip Mounter 6
