Ligne SMT à 4 têtes de petite et haute précision de fabrication de PCB

Ligne SMT à 4 têtes de petite et haute précision de fabrication de PCB
Small & High Precision 4-head SMT Line PCBA Manufacturing PCB Assembly
Ligne SMT à 4 têtes de petite et haute précision de fabrication de PCB Ligne SMT à 4 têtes de petite et haute précision de fabrication de PCB Ligne SMT à 4 têtes de petite et haute précision de fabrication de PCB Ligne SMT à 4 têtes de petite et haute précision de fabrication de PCB Ligne SMT à 4 têtes de petite et haute précision de fabrication de PCB

Image Grand :  Ligne SMT à 4 têtes de petite et haute précision de fabrication de PCB

Détails sur le produit:
Lieu d'origine: Chine
Nom de marque: Charmhigh
Certification: CE
Numéro de modèle: chm-551p petite et moyenne ligne de production SMT
Documents: Charmhigh CHM-551P - Catalo...og.pdf
Conditions de paiement et expédition:
Quantité de commande min: 1 ensemble
Prix: $15,200~$18,000
Détails d'emballage: Boîte de contreplaqué d'exportation
Délai de livraison: 5-7 jours ouvrables
Conditions de paiement: T/T
Capacité d'approvisionnement: 50 par mois
Contact

Ligne SMT à 4 têtes de petite et haute précision de fabrication de PCB

description de
Imprimante de pâte à souder: Imprimante de pochoirs semi-automatique CHM-3250 Sélectionnez le mahcine d'endroit de n: Charmhigh chm-551p (4 têtes)
Four à reflouer: CHM-F830-PC (4 zones, up4+down4, avec rail, avec PC) Autres appareils: Convoyeur CMS 50/ 60cm

Ligne SMT à 4 têtes, petite et de haute précision, fabrication de PCBA, assemblage de PCB
Ligne complète de technologie de montage en surface (SMT) à petite échelle et de haute précision pour la fabrication d'assemblages de PCB, dotée d'une automatisation avancée et de composants de précision.

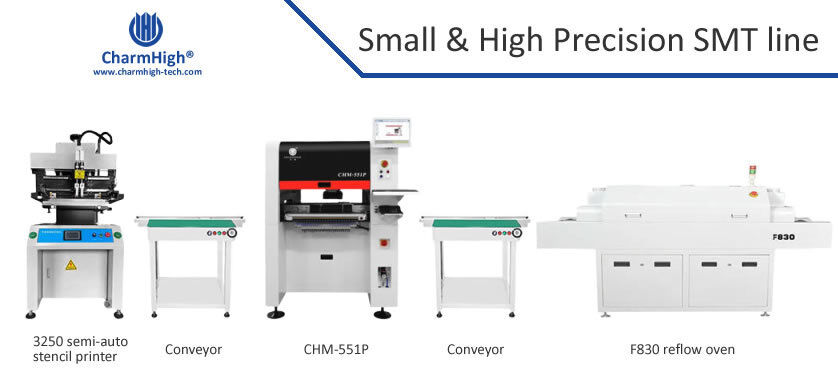

Contenu de l'emballage

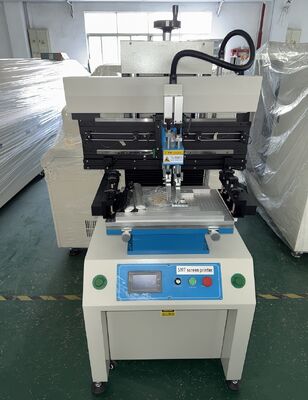

  • Imprimante de pâte à souder semi-automatique 3250
  • Convoyeur SMT
  • Machine pick and place Charmhigh 4 têtes CHM-551P
  • Convoyeur SMT
  • Four de refusion F830 (4 zones de température supérieures + 4 zones inférieures)

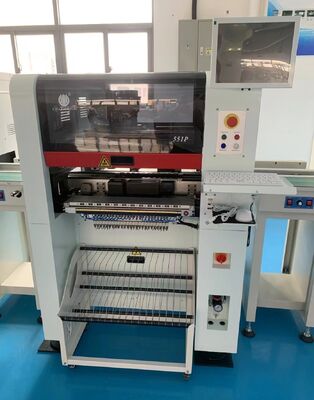

Spécifications CHM-551P
Dimensions 1020 mm (L) x 1180 mm (l) x 1450 mm (H)
Poids 556 kg
Alimentation 220 V CA (50 Hz, monophasé) 1,5 kW (puissance moyenne 350 W)
Alimentation en air 0,5 MPa ~ 0,7 MPa
Génération de vide Pompe à vide intégrée
Quantité de têtes de montage 4 têtes
Vitesse de montage 14400 CPH (optimale)
Précision de montage (XY) ±0,035 mm ; CPK ≥ 1,0
Hauteur des composants 12 mm
Type de composant 0201/0402/0603 ~ 5050/SOT/SOP/QFP/QFN/BGA, etc.
(résistance/condensateur/diode/triode/LED/CI, etc.)
Composant de 0201 à plus grand, taille 30*30 mm
Épaisseur du PCB 0,6 mm ~ 3,5 mm
Taille du PCB 350 mm (L) x 270 mm (l) (Standard)
600 mm (L) x 350 mm (l) (Optionnel)
Changement de buse Changement automatique de buse (bibliothèque de buses à 13 trous)
Système de contrôle Système Linux, équipé d'un moniteur, d'un clavier et d'une souris
Système d'entraînement Axes X et Y entraînés par des servomoteurs ; adoption d'une accélération et décélération flexible en courbe en S
Système de transmission Vis à billes + guide linéaire
Système d'alimentation 50 alimenteurs Yamaha 8 mm standard pneumatiques/électriques
(également adapté aux alimenteurs de plateaux CI et à bande)
Système de vision Caméra instantanée x4 (taille de composant applicable : 14 mm x 14 mm)
Caméra CI x1 (taille de composant applicable : 30 mm x 30 mm)
Caméra de marquage x2

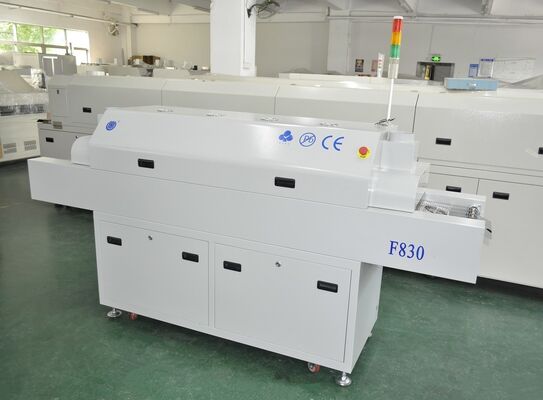

Spécifications du four de refusion F830
Modèle CHM-F830
Nombre de zones de chauffage Supérieures 4 + Inférieures 4
Longueur des zones de chauffage 1400 mm
Mode de chauffage Supérieur : Air chaud ; Inférieur : Air chaud (Convection forcée d'air chaud, moteur Taiwan SAYA)
Nombre de zones de refroidissement 2 ventilateurs DC plasma
Largeur max. du PCB 300 mm (bande en maille d'acier inoxydable)
Direction du convoyeur G -> D
Hauteur du convoyeur 880 ± 20 mm
Mode de transport Bande en maille
Plage de vitesse du convoyeur 0-2200 mm/min
Alimentation 5 fils, 3 phases, 380 V 50/60 Hz
Puissance de démarrage 10 KW
Consommation électrique Environ 2,5 KW
Temps de préchauffage Environ 15-20 minutes
Plage de réglage de température Temp. ambiante - 380 ℃
Méthode de contrôle de la température Contrôlé par instrument
Différence de température entre zones adjacentes 70 ℃, peut correspondre aux normes les plus élevées du processus sans plomb
Précision du contrôle de la température ±2 ℃
Écart de température sur le PCB ±2 ℃
Alarme anormale Température anormale (trop haute ou trop basse après maintien à température constante)
Mode d'ouverture Manuel
Dimensions (L*l*H) mm 2500*650*1400 MM
Poids Environ 220 kg
Images du produit
Ligne SMT à 4 têtes de petite et haute précision de fabrication de PCB 0 Ligne SMT à 4 têtes de petite et haute précision de fabrication de PCB 1 Ligne SMT à 4 têtes de petite et haute précision de fabrication de PCB 2 Ligne SMT à 4 têtes de petite et haute précision de fabrication de PCB 3 Ligne SMT à 4 têtes de petite et haute précision de fabrication de PCB 4 Ligne SMT à 4 têtes de petite et haute précision de fabrication de PCB 5
Garantie et support

La machine complète bénéficie d'une période de garantie de 1 an à compter de la date d'achat et d'un service à vie.

Nous fournissons toujours des pièces de rechange pour la machine, approvisionnement direct fiable de l'usine.

Nous fournissons un support de questions/réponses en ligne, de dépannage et un service de conseil technique.

Fournir un service après-vente individuel.Chaque machine est testée à 100 % avant expédition.
