Chaîne de production SMT à 4 têtes de haute précision CHM-551P avec four de reflux à 4 zones pour l'assemblage de PCB

Chaîne de production SMT à 4 têtes de haute précision CHM-551P avec four de reflux à 4 zones pour l'assemblage de PCB
High Precision 4-head CHM-551P SMT Production Line with 4-zone Reflow Oven for PCB Assembly
Chaîne de production SMT à 4 têtes de haute précision CHM-551P avec four de reflux à 4 zones pour l'assemblage de PCB Chaîne de production SMT à 4 têtes de haute précision CHM-551P avec four de reflux à 4 zones pour l'assemblage de PCB Chaîne de production SMT à 4 têtes de haute précision CHM-551P avec four de reflux à 4 zones pour l'assemblage de PCB Chaîne de production SMT à 4 têtes de haute précision CHM-551P avec four de reflux à 4 zones pour l'assemblage de PCB Chaîne de production SMT à 4 têtes de haute précision CHM-551P avec four de reflux à 4 zones pour l'assemblage de PCB Chaîne de production SMT à 4 têtes de haute précision CHM-551P avec four de reflux à 4 zones pour l'assemblage de PCB

Image Grand :  Chaîne de production SMT à 4 têtes de haute précision CHM-551P avec four de reflux à 4 zones pour l'assemblage de PCB

Détails sur le produit:
Lieu d'origine: Chine
Nom de marque: Charmhigh
Certification: CE
Numéro de modèle: chm-551p petite et moyenne ligne de production SMT
Documents: Charmhigh CHM-551P - Catalo...og.pdf
Conditions de paiement et expédition:
Quantité de commande min: 1 ensemble
Prix: $15,200~$18,000
Détails d'emballage: Boîte de contreplaqué d'exportation
Délai de livraison: 5-7 jours ouvrables
Conditions de paiement: T/T
Capacité d'approvisionnement: 50 par mois
Contact

Chaîne de production SMT à 4 têtes de haute précision CHM-551P avec four de reflux à 4 zones pour l'assemblage de PCB

description de
Imprimante de pâte à souder: Imprimante de pochoirs semi-automatique CHM-3250 Sélectionnez le mahcine d'endroit de n: Charmhigh chm-551p (4 têtes)
Four à reflouer: CHM-F830-PC (4 zones, up4+down4, avec rail, avec PC) Autres appareils: Convoyeur CMS 50/ 60cm
Mettre en évidence:

Four de refusion SMT pour assemblage de circuits imprimés

,

Four de refusion de haute précision CHM-551P

,

Four de ligne de production SMT F830

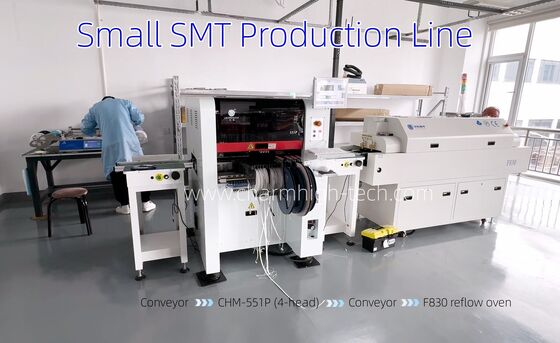

Ligne de production SMT compacte à 4 têtes haut de gamme CHM-551P avec four à reflux F830
Une solution complète d'assemblage de PCB avec une machine à placer à 4 têtes de haute précision et un four à reflux avancé pour la fabrication professionnelle de PCBA.
Le forfait complet comprend
  • 3250 Imprimante à pâte de soudure semi-automatique
  • Système de convoyeur SMT
  • CHM-551P Charmhigh 4 têtes pour le ramassage et la pose
  • Transporteur SMT de 50 ou 60 cm
  • CHM-F830-PC four à reflux (4 zones de température supérieure + 4 zones de température inférieure)
CHM-551P Caractéristiques de la machine de prise et de pose
Les dimensions Le nombre de points de contact doit être le même que le nombre de points de contact.
Le poids 556 kg
Énergie AC220V (50 Hz, phase unique) 1,5 kW (puissance moyenne 350 W)
Alimentation en air 0Pour les appareils à combustion interne
Quantité de tête de montage 4 têtes
Vitesse de montage 140,400 CPH (optimale)
Une précision croissante (XY) ± 0,035 mm; CPK≥1.0
Hauteur du composant 12 mm
Types de composants Le nombre d'équipements utilisés est déterminé en fonction de l'état de l'équipement.
Résistant/condensateur/diode/triode/LED/IC, etc.
0201 à des composants de plus grande taille jusqu'à 30 × 30 mm
Épaisseur des PCB 0.6 mm ~ 3,5 mm
Taille du PCB Le nombre de points de contact doit être déterminé en tenant compte de l'état de l'appareil et de l'état de l'appareil.
Le nombre de points de contact doit être déterminé en tenant compte de l'état de l'appareil.
Changement de buse Changement automatique de la buse (bibliothèque de 13 trous)
Système de contrôle Système Linux avec moniteur, clavier et souris
Système d'entraînement Servo-moteurs à axe X et Y avec accélération/décélération en courbe S flexible
Système de transmission Boulonnage à bille + guide linéaire
Système d'apport 50 piles d'alimentation pneumatique/électrique standard Yamaha de 8 mm
Convient pour le plateau IC et l'alimentateur à bâton
Système de vision 4 appareils photo instantanés (composants jusqu'à 14×14 mm)
1 caméra IC (composants jusqu'à 30×30 mm)
2 caméras de marquage
Les caractéristiques du four à reflux CHM-F830-PC
Modèle CHM-F830-PC (commande par PC, 4 zones supérieures + 4 zones inférieures, largeur 300 mm)
Zones de chauffage 4 en haut + 4 en bas
Durée de chauffage Pour les véhicules à moteur
Zones de refroidissement 2
Largeur maximale du PCB Largeur des mailles 300 mm, réglable sur rails 200 mm
Hauteur du convoyeur Maillage 880±20 mm
Système de transport Convoyeur à mailles + convoyeur ferroviaire
Vitesse de transport Pour les véhicules à moteur à combustion
Énergie 5 fils 380V 50/60 Hz
Puissance de démarrage 10 kW
Puissance de fonctionnement Approximativement 2,5 kW
Système de contrôle PC industriel et moniteur
Temps de réchauffement 15 à 20 minutes
Plage de température Température ambiante - 350°C
Contrôle de la température PC industriel + contrôle du module de température, pilote SSR
Précision de la température ± 1°C
Erreur de distribution de température ± 3°C
Poids net Environ 230 kg.
Les dimensions Le nombre de points de contact doit être déterminé en tenant compte de l'état de l'appareil.
Chaîne de production SMT à 4 têtes de haute précision CHM-551P avec four de reflux à 4 zones pour l'assemblage de PCB 0

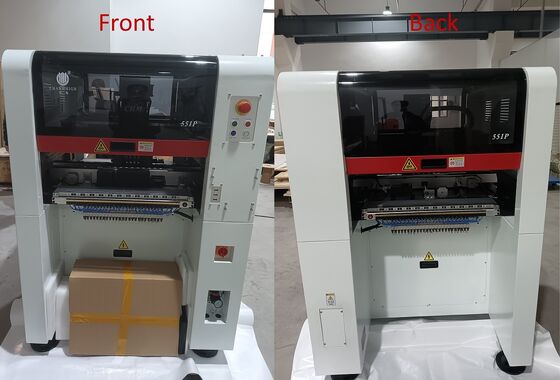

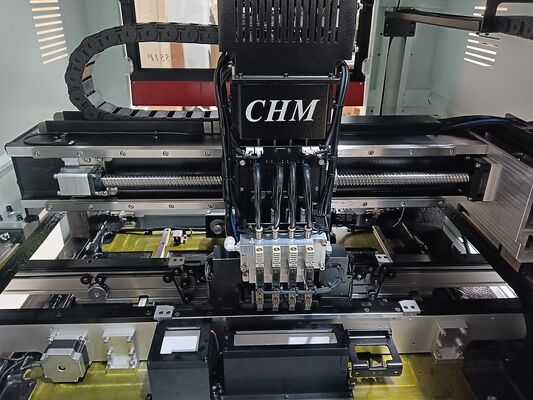

CHM-551P à 4 têtes de haute précision avec cadre en fonte
Prend en charge les composants 0201 avec une construction en fonte robuste pour une stabilité et une précision maximales.
Chaîne de production SMT à 4 têtes de haute précision CHM-551P avec four de reflux à 4 zones pour l'assemblage de PCB 1

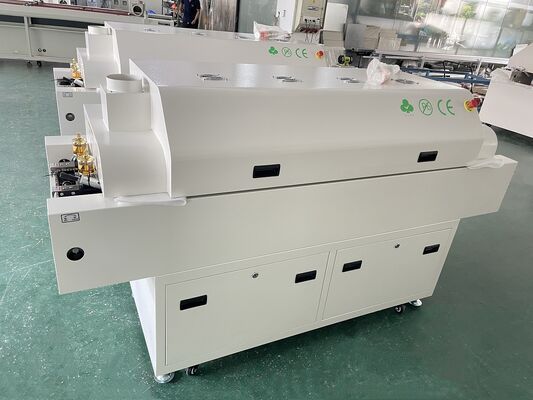

Le four à reflux compact CHM-F830-PC
Il est équipé d'un réglage automatique du rail et d'un contrôle PC pour un profilage précis de la température.
Chaîne de production SMT à 4 têtes de haute précision CHM-551P avec four de reflux à 4 zones pour l'assemblage de PCB 2
Garantie et support
Garantie complète de la machine: 1 an à compter de la date d'achat avec service à vie.
  • Fourniture directe de pièces de rechange par usine
  • Assistance technique en ligne et dépannage
  • Service après-vente individuel
  • Chaque machine est testée à 100% avant expédition
Contacts de soutien technique
Kimi Liu est là.
Numéro de téléphone: +8613510675756
Le courriel: kimi@charmhigh-tech.com
YouTube:@KimiLiuCharmhigh Je suis désolé.
Pour plus d'informations et des démonstrations vidéo, veuillez nous contacter par e-mail.
