20-head Dual-arm Dual-lane High Speed TS20 Automatic SMT Pick and Place Machine PCB Assembly

Tous les produits

Machine de transfert de SMT

(70)

Chaîne de production de SMT

(27)

Imprimante de pochoir

(21)

Four de ré-écoulement de SMT

(31)

Conducteur de SMT

(21)

Petite machine de SMT

(21)

machine de transfert de smd

(19)

Chaîne de montage de carte PCB

(8)

Accessoires de SMT

(8)

machine de soudure de vague

(6)

Déchargeur de chargeur de carte PCB

(3)

Le transporteur de PCB

(3)

Inspection optique automatisée (AOI)

(2)
Certificat
LA CHINE CHARMHIGH TECHNOLOGY LIMITED certifications
LA CHINE CHARMHIGH TECHNOLOGY LIMITED certifications
Examens de client
Quanlity superbe, expédition rapide. Mercis spéciaux à Kimi Liu, avec l'aide de laquelle tout a disparu happliy ! Tout le client doit vous aimer pour votre appui.

—— Claude Gatys - la Pologne

Chacun des 3 articles est arrivé solidement emballé, dans un délai de 1 heure où j'ai eu la machine de PnP plaçant des pièces. Facile à utiliser et installation, précis, rapides. Tsop48 aucun problème.

—— Ben Grimmett - l'Australie

Exactement comme décrit. Expédition rapide superbe de l'autre côté de la planète ! La machine est grande jusqu'ici dans l'essai. Service à la clientèle fantastique. Je ferai des affaires encore avec eux.

—— Terry Torres- Etats-Unis

C'est une machine étonnante qui est très bien conçue et ensemble mise. Le représentant de Charmhigh était très sensible avec le bon anglais.

—— Karl Walter - Etats-Unis

Faites non dupé par le coût bas de cette machine, il est étonnant bien construit, est venu excellent paquet. Il fonctionne assez uniformément.

—— Mark Janes - le Royaume-Uni

Grand produit, expédition rapide, communication facile.

—— Dian Kurniawan - l'Indonésie

Charmhigh a fourni le service très bon et a répondu chaque à des questions que j'ai eues rapidement et très utile. J'ai examiné des fonctions principales, tout des workds bons.

—— Rajko Brenscheid - l'Allemagne

Je suis en ligne une discussion en ligne

20-head Dual-arm Dual-lane High Speed TS20 Automatic SMT Pick and Place Machine PCB Assembly

20-head Dual-arm Dual-lane High Speed TS20 Automatic SMT Pick and Place Machine PCB Assembly
20-head Dual-arm Dual-lane High Speed TS20 Automatic SMT Pick and Place Machine PCB Assembly 20-head Dual-arm Dual-lane High Speed TS20 Automatic SMT Pick and Place Machine PCB Assembly 20-head Dual-arm Dual-lane High Speed TS20 Automatic SMT Pick and Place Machine PCB Assembly 20-head Dual-arm Dual-lane High Speed TS20 Automatic SMT Pick and Place Machine PCB Assembly

Image Grand :  20-head Dual-arm Dual-lane High Speed TS20 Automatic SMT Pick and Place Machine PCB Assembly

Détails sur le produit:
Lieu d'origine: Chine
Nom de marque: Charmhigh
Certification: CE
Numéro de modèle: TS20 (20 têtes + 100 mangeoires)
Conditions de paiement et expédition:
Quantité de commande min: 1
Prix: $56,800
Détails d'emballage: contreplaqué
Délai de livraison: 6-8 jours ouvrables
Conditions de paiement: T / T, Western Union
Capacité d'approvisionnement: 50 par mois
Contact

20-head Dual-arm Dual-lane High Speed TS20 Automatic SMT Pick and Place Machine PCB Assembly

description de
Dimension: 1600 (l) x1688 (w) x1560 (h) Têtes: 20 têtes (10 bras * 2 bras); avec bibliothèque de buse à 31 trous
Taille du PCB: Convoyeur unique: 600 * 50-450 mm; Convoyeur à double piste: 600 * 50-250 mm Vitesse: 82000cph (optimal)
Mangeur: Prise en charge des mangeoires électriques NXT 100pcs Précision de montage: (Xy) ± 40 μm CPK≥1.0
Composant: 01005, 0201.0402, -5050, SOP / QFP / QFN / BGA / LED .. Poids net: 2000 kg
Caméra: Caméra volante: 10pcs * 2 bras (taille des composants 16 * 16 mm); Caméra de marque: 2pcs * 2 bras Livraison de PCB: 3 pièces Livraison automatique avec rails, la largeur peut être ajustée par logiciel
Alimentation électrique: AC380V (50Hz, 3 phases) 6KW Composant le plus élevé: 12 mm
Mettre en évidence:

20-head SMT pick and place machine

,

dual-arm PCB assembly machine

,

high-speed TS20 placement machine

Dual-arm Dual-lane high speed high precision 20-head SMT Pick and Place Machine TS20

Smart software Full In-line Large SMT production line


1.  Introduction

Double the Arms, Double the Lanes, Double the Output.
This TS20 adopts the integrated structure of precision machinery and uses Charmhigh independent research and development results.
It has the characteristics of high precision, high stability, complete functions and convenient use.
Unleash unparalleled productivity with our advanced dual-arm technology operating on two independent lanes.
Experience precision at speed and achieve a superior return on investment.
The TS20 is built to dominate your high-volume SMT production challenges.

2. Machine features
 1. Thermal Compensation
 2. Mounting Range: The minimum: 01005/maximum:16mm(L)×16mm(W)
 3. Built-in Vacuum Pump
 4. Automatic nozzle change(31 sets nozzle library)
 5. Dual Lane Shuttle Conveyor
 6. 10 head * 2 gantry(front and rear arms)
 7. 100 NXT8mm  feeder stacks
 8. Y-axis gantry integral casting
For more machine features, please consult our account manager


TS20 working video:
https://www.youtube.com/watch?v=Z94UJfxZoao


TS20 parameters:

Dimensions
1600mm(L)×1688mm(W)×1560mm(H)
Weight
2000kg
Power Supply
AC380V (50Hz, three phase), 6kW
Air Supply
0.5MPa ~0.7MPa
Vacuum Generation
Built-in vacuum pump
Mounting Head Quantity
10 head * 2 gantry (front and rear arms)
Mounting Speed
82000cph (optimal)
Mounting Accuracy
(XY)±40μm CPK≥1.0
Mounting Height
≤12mm
Mounting Type
Resistors and capacitors: resistors, cylindrical diodes, aluminum capacitors, SOT, SOP, QFP, QFN, BGA, etc.
Mounting Range
The minimum: 01005

The maximum:16mm(L)×16mm(W)
PCB Thickness
0.6mm~3.5mm
PCB Size
Single Lane 600mm(L)×50~450mm(W)

Dual Lane 600mm(L)×50~250mm(W)
PCB Conveying
Dual Lane Shuttle Conveyor
Nozzle Change
Automatic nozzle change (31-hole nozzle library*2 gantry)
Control System
Built-in industrial computer (Windows 7)
equipped with monitor*2, keyboard, and mouse
Drive System
X&Y axis driven by Panasonic A6 servo motors (Y axis by four motors); adopting flexible S-curve acceleration and deceleration
Transmission System
X&Y axis adopting THK ground screw and THK mute linear guide
(Y axis with four screws)
Feeding System
100 NXT 8mm standard feeder stacks
(also suitable for vibration feeder)
Vision System
Fly camera×10*2 gantry (component size applicable: 16mm×16mm);
Mark camera×2*2 gantry

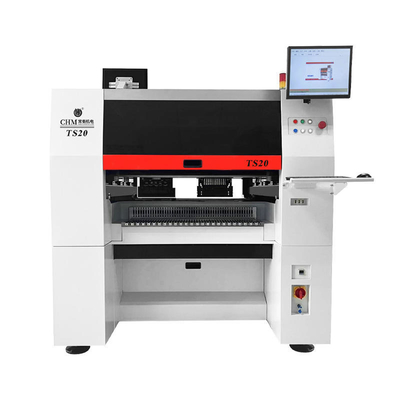

20-head Dual-arm Dual-lane High Speed TS20 Automatic SMT Pick and Place Machine PCB Assembly 0

20-head Dual-arm Dual-lane High Speed TS20 Automatic SMT Pick and Place Machine PCB Assembly 1

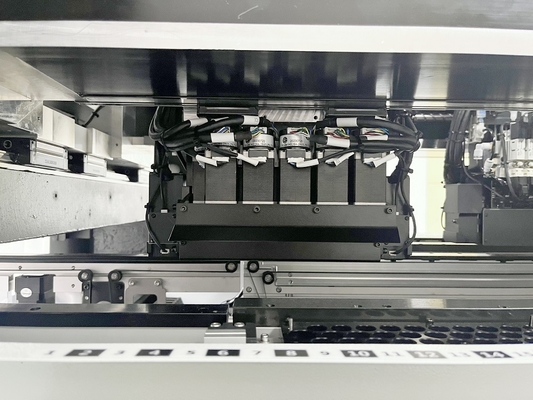

Dual-arms, dual-lane, high accuracy (XY)±40μm CPK≥1.0,  high speed high production 82000 CPH

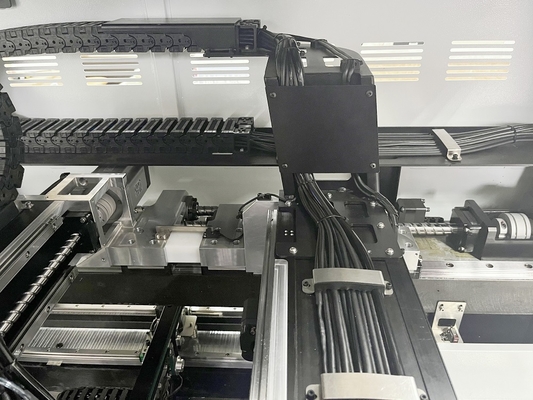

20-head Dual-arm Dual-lane High Speed TS20 Automatic SMT Pick and Place Machine PCB Assembly 2

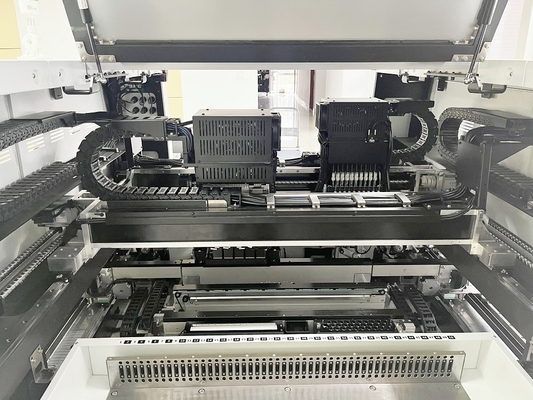

20-head Dual-arm Dual-lane High Speed TS20 Automatic SMT Pick and Place Machine PCB Assembly 3


Service & Warranty:

The complete machine has a warranty period of 1 year from the time of purchase and lifetime service.

We always provide spare parts of machine, factory direct supply with guarantee.

We provide online Q/A and troubleshooting support and technical advice service.


We provide one to one after-sale service. Each machine 100% tested well before ship out.

Tech support:

Kimi Liu: Mob/ WhatsApp: +86 135 106 75756

E-mail: kimi@charmhigh-tech.com

Find us on YouTube: https://www.youtube.com/@KimiLiuCharmhigh/videos

If you want to know more information, please contact us by E-mail.

We will response you at the first time.
