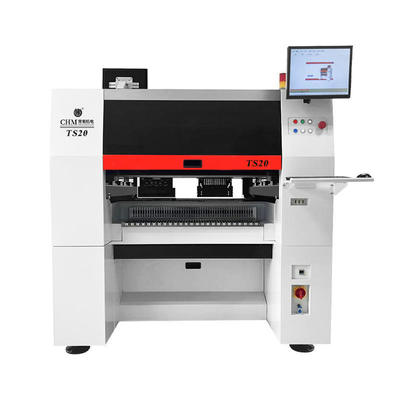

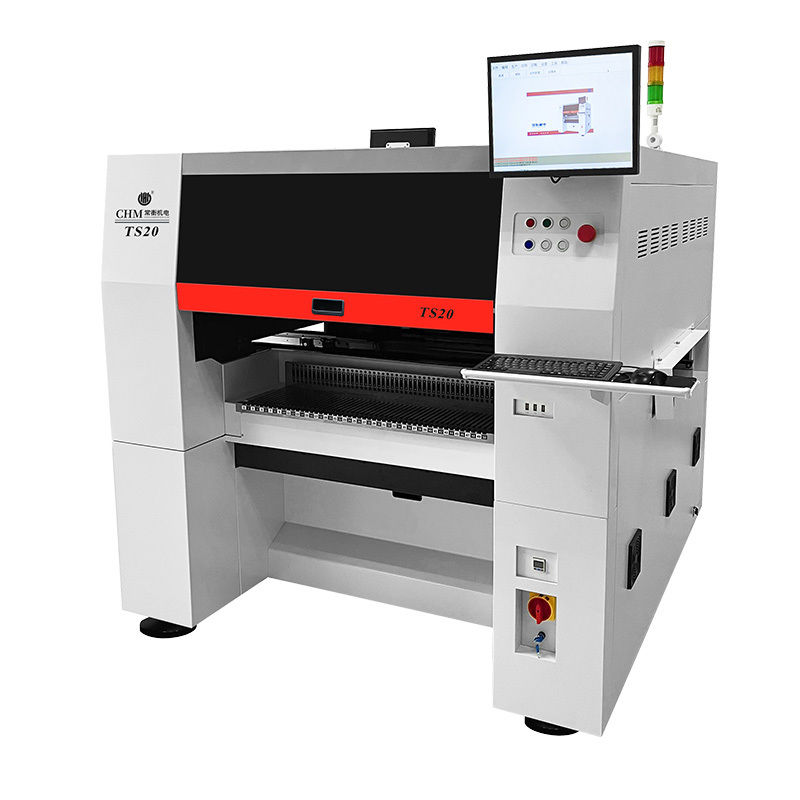

TS20 20 têtes SMT pick and place machine à double voie monteur à grande vitesse

TS20 20 têtes SMT pick and place machine à double voie monteur à grande vitesse
TS20 20 têtes SMT pick and place machine à double voie monteur à grande vitesse TS20 20 têtes SMT pick and place machine à double voie monteur à grande vitesse TS20 20 têtes SMT pick and place machine à double voie monteur à grande vitesse TS20 20 têtes SMT pick and place machine à double voie monteur à grande vitesse TS20 20 têtes SMT pick and place machine à double voie monteur à grande vitesse

Image Grand :  TS20 20 têtes SMT pick and place machine à double voie monteur à grande vitesse

Détails sur le produit:
Place of Origin: China
Nom de marque: Charmhigh
Certification: CE
Model Number: TS20 (20 heads + 100 feeders)
Conditions de paiement et expédition:
Minimum Order Quantity: 1
Prix: $56,800
Packaging Details: plywood case
Delivery Time: 6-8 working days
Payment Terms: T/T,Western Union
Supply Ability: 50 per month
Contact

TS20 20 têtes SMT pick and place machine à double voie monteur à grande vitesse

description de
Dimension: 1600(L)x1688(W)x1560(H) Heads: 20-head (10-head* 2 arms) ; with 31-hole nozzle library
PCB size: Single-track conveyor: 600*50-450mm; Dual-track conveyor: 600*50-250mm Speed: 82000cph (optimal)
Feeder: Support 100pcs NXT electric feeders Mounting accuracy: (XY)±40μm CPK≥1.0
Component: 01005, 0201,0402,-5050, SOP/QFP/QFN/BGA/LED.. Net weight: 2000kg
Camera: Flying camera: 10pcs*2 arms (component size 16*16mm); Mark camera: 2pcs*2 arms PCB delivery: 3 pieces auto delivery with rails, width can be adjusted by software
Power supply: AC380V (50Hz, 3 phase) 6KW Highest component: 12mm
Mettre en évidence:

Machine à cueillir et à placer SMT à 20 têtes

,

machine de placement SMT à grande vitesse 27800cph

,

Machine de sélection et de placement de PCB de 450 mm

TS20 20 têtes automatique SMT machine de prélèvement et de pose
Machines de production d'électronique à haute vitesse et haute précision à double bras et à double voie
Ce monteur de puce avancé pour l'assemblage de PCB présente une intégration logicielle intelligente et une compatibilité en ligne complète pour les grandes lignes de production SMT.
Principales caractéristiques
  • Système de compensation thermique pour des performances constantes
  • Plage de montage: 01005 (minimum) à 16 mm*16 mm (maximum)
  • Pompes à vide intégrées pour une manipulation fiable des composants
  • Changement automatique de buse avec bibliothèque de 31 ensembles de buse

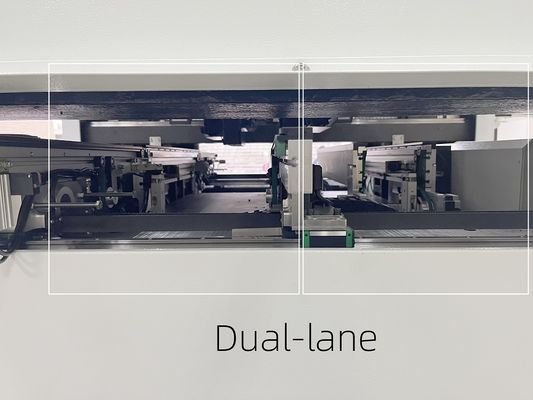

  • Transporteur à navette à deux voies pour une production efficace

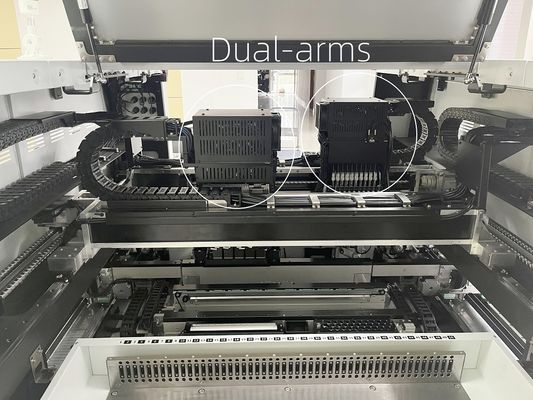

  • 10 têtes * 2 portiques (avant et arrière)
  • Capacité de stockage de l'alimentateur de 8 mm 100 NXT
  • Coulée intégrale de portique à axe Y pour une stabilité accrue
Spécifications techniques
Paramètre Spécification
Les dimensions Le nombre d'étoiles est calculé en fonction de la taille de l'étoile.
Le poids 2 000 kg
Énergie AC380V (50 Hz, trois phases), 6 kW
Vitesse de montage 820,000 CPH (optimale)
Une précision croissante (XY) ± 40 μm CPK≥1.0
Traitement des PCB Pour les véhicules à moteur électrique à combustion:
Pour les véhicules à deux voies: 600 mm ((L) * 50-250 mm ((W)
Types de composants Résistances, condensateurs, diodes, SOT, SOP, QFP, QFN, BGA, etc. Les résistances sont utilisées pour la fabrication de circuits électroniques.
Système de vision L'appareil photo est équipé d'une caméra de surveillance.
TS20 20 têtes SMT pick and place machine à double voie monteur à grande vitesse 0 TS20 20 têtes SMT pick and place machine à double voie monteur à grande vitesse 1

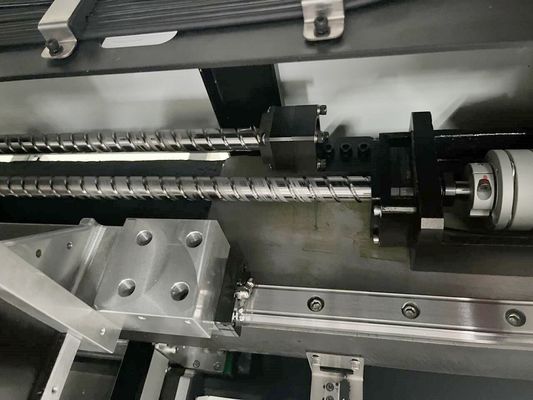

Construction de qualité industrielle
Nos machines des séries TM06, TM08, TS10 et TS20 disposent de plates-formes de meulage de qualité industrielle avec coulée intégrale à axe Y, assurant un fonctionnement stable et fiable dans des conditions de travail à grande vitesse.
TS20 20 têtes SMT pick and place machine à double voie monteur à grande vitesse 2 TS20 20 têtes SMT pick and place machine à double voie monteur à grande vitesse 3
Garantie et support
La machine complète comprend une garantie d'un an à compter de la date d'achat avec support de service à vie.
Assistance technique:
Le téléphone de Kimi: +86 135 106 75756
Le courriel: kimi@charmhigh-tech.com
Pour des informations supplémentaires ou des exigences personnalisées, veuillez contacter notre équipe pour une assistance rapide.
