Machine de placement et de dépose SMT de paillasse CHMT48VB, 58 alimentateurs, 2 caméras de vision

Machine de placement et de dépose SMT de paillasse CHMT48VB, 58 alimentateurs, 2 caméras de vision
Machine de placement et de dépose SMT de paillasse CHMT48VB, 58 alimentateurs, 2 caméras de vision Machine de placement et de dépose SMT de paillasse CHMT48VB, 58 alimentateurs, 2 caméras de vision Machine de placement et de dépose SMT de paillasse CHMT48VB, 58 alimentateurs, 2 caméras de vision Machine de placement et de dépose SMT de paillasse CHMT48VB, 58 alimentateurs, 2 caméras de vision Machine de placement et de dépose SMT de paillasse CHMT48VB, 58 alimentateurs, 2 caméras de vision

Image Grand :  Machine de placement et de dépose SMT de paillasse CHMT48VB, 58 alimentateurs, 2 caméras de vision

Détails sur le produit:
Place of Origin: China
Nom de marque: Charmhigh
Certification: CE
Model Number: CHMT48VB+vibration feeder
Documents: CHMT48VB.pdf
Conditions de paiement et expédition:
Minimum Order Quantity: 1 unit
Prix: $3800 free shipping
Packaging Details: wooden box
Delivery Time: 2-3 working days
Payment Terms: T/T,PayPal; Western Union
Supply Ability: 200 Per month
Contact

Machine de placement et de dépose SMT de paillasse CHMT48VB, 58 alimentateurs, 2 caméras de vision

description de
Tape feeder: 58pcs (left 29 + right 29) width 8/12/16/24mm PCB max size: 345mm(L)×355mm(W)
Speed: 3000 CPH (with vision camera) Head: 2 heads
Max height of component: 5mm highest component System: Embedded Linux system
Vibration feeder: for tube IC Demension: 1320mm(L)×705mm(W)×335mm(H)
Mettre en évidence:

machine de placement et de dépose SMT de paillasse

,

machine de placement et de dépose SMT avec 58 alimentateurs

,

machine de placement et de dépose SMT avec caméras de vision

Machine de placement et de prise SMT de paillasse CHMT48VB
58 alimentateurs avec 2 caméras de vision
Principales caractéristiques
  • 58 alimentateurs de bandes (gauche 29 + droite 29) prenant en charge des largeurs de 8/12/16/24mm
  • Taille maximale du PCB : 345 mm × 355 mm
  • Placement à haute vitesse : 3000 CPH (avec caméra de vision)
  • Double têtes de placement pour un fonctionnement efficace
  • Gère les composants jusqu'à 5 mm de hauteur
  • Système Linux embarqué pour des performances fiables
  • Comprend un alimentateur vibrant pour les composants IC en tube
  • Dimensions compactes : 1320 mm × 705 mm × 335 mm
Aperçu du produit

Le CHMT48VB est une version améliorée du CHMT48VA, dotée d'alimentateurs double face avec un total de 58 positions (29 à gauche + 29 à droite). Cette machine tout-en-un ne nécessite aucune pièce supplémentaire et est prête à être utilisée immédiatement après la livraison.

Cette machine de placement et de prise SMT de paillasse est idéale pour la R&D, la production en petits lots, le prototypage, l'éducation et les entreprises en démarrage. Elle prend en charge une large gamme de composants, de la taille 0402 aux CI de 22 × 22 mm.

Spécifications techniques
Modèle CHM-T48VB
Surface du PCB 10 mm × 10 mm - 355 mm × 355 mm
Déplacement des axes X/Y 420 × 460 mm
Têtes de placement 2
Alimentateurs 58 au total (44 × 8 mm, 8 × 12 mm, 4 × 16 mm, 2 × 24 mm, 14 × pile CI)
Système de vision Deux caméras (haut et bas)
Vitesse de montage 5000 CPH (vision désactivée), 3000 CPH (vision activée)
Précision de montage ±0,025 mm
Démonstrations vidéo
Vidéo de démonstration client CHMT48VB Vidéo de fonctionnement du CHMT48VB Vidéo de performance du CHMT48VB

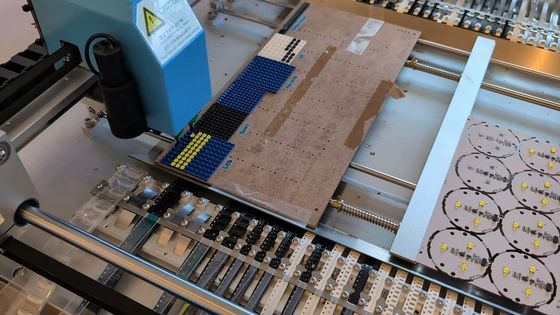

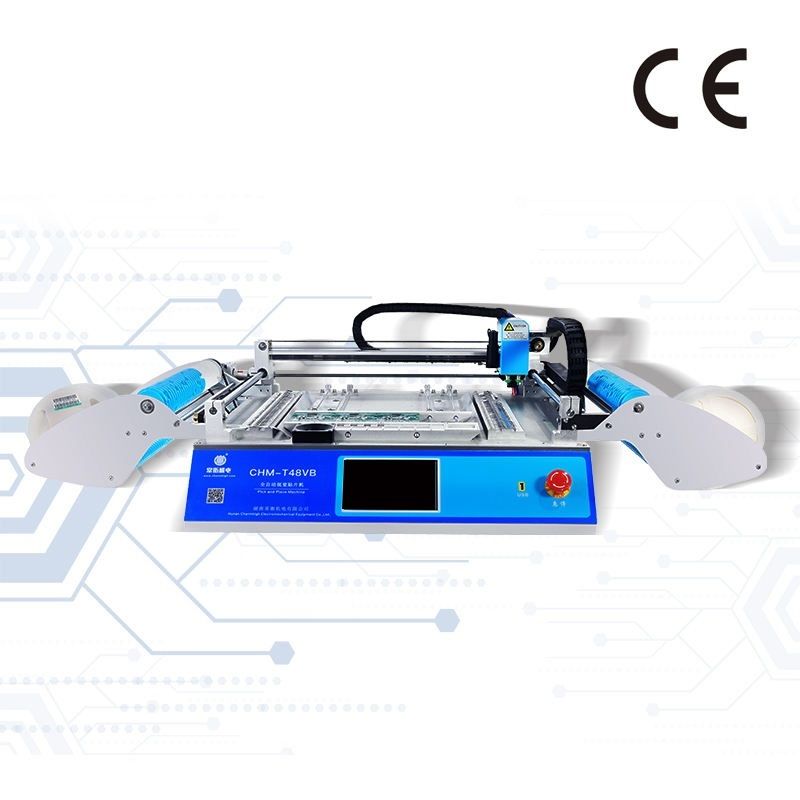

Images du produit
Machine de placement et de dépose SMT de paillasse CHMT48VB, 58 alimentateurs, 2 caméras de vision 0 Machine de placement et de dépose SMT de paillasse CHMT48VB, 58 alimentateurs, 2 caméras de vision 1 Machine de placement et de dépose SMT de paillasse CHMT48VB, 58 alimentateurs, 2 caméras de vision 2 Machine de placement et de dépose SMT de paillasse CHMT48VB, 58 alimentateurs, 2 caméras de vision 3 Machine de placement et de dépose SMT de paillasse CHMT48VB, 58 alimentateurs, 2 caméras de vision 4

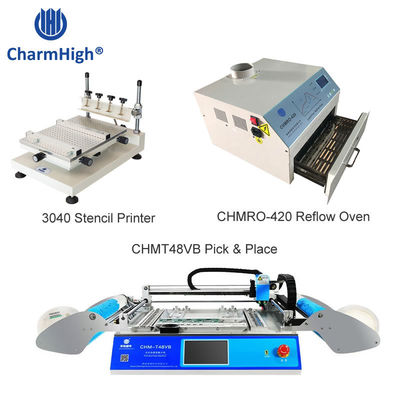

Ligne de production SMT recommandée

Imprimante à pochoir de haute précision 3040 + machine de placement et de prise CHMT48VB + Four de refusion 420 :

Machine de placement et de dépose SMT de paillasse CHMT48VB, 58 alimentateurs, 2 caméras de vision 5
Contenu du colis
  • Machine de placement et de prise CHMT48VB
  • Buses Juki (4 pièces : tailles 503, 504, 505, 506)
  • Pilote USB 8G
  • Cordon d'alimentation et accessoires
  • Divers outils, notamment des clés hexagonales, des pinces et une brosse
  • Dispositifs de plateau CI et fournitures d'entretien
Machine de placement et de dépose SMT de paillasse CHMT48VB, 58 alimentateurs, 2 caméras de vision 6
Options d'achat

CHMT48VB : Forfait standard

CHMT48VB avec alimentateur vibrant : Forfait complet

Garantie et assistance

La machine complète est livrée avec une garantie d'un an à compter de la date d'achat et une assistance technique à vie.

Chaque machine est testée à 100 % avant expédition.

Support technique : Kimi Liu
WhatsApp/Mobile : +86 135 106 75756
E-mail : kimi@charmhigh-tech.com

Suivez-nous sur YouTube : www.youtube.com/kimiLiuCharmhigh

Remarque : Cette machine de placement et de prise tout-en-un est livrée complète avec tous les accessoires nécessaires et est prête à être utilisée immédiatement après réception.
