Charmhigh Module Choisir et placer machine TC06
Design haut de gamme et compact.Un moulage intégré en fonte, une structure ultra-forte.
6 têtes 50 mangeoires, support 01005CPK>1.0
89 cm de largeur, adapté à la plupart des portes de bureau et des ascenseurs!
TC06 SMT pick and place machine conçue avec l'assemblage modulaire PCBA à l'esprit, cette machine prend en charge les circuits intégrés ultra-fines, BGA, QFN et 0201,01005 composants passifs avec une précision remarquable.La conception compacte permet une intégration transparente dans les lignes SMT modernes, ce qui le rend idéal pour l'électronique intelligente, les appareils IoT et la production de modules personnalisés.
Avantages du TC06:
1.Le soutien du CPK est une clé importante pour choisir une machine de pick and place, rendant le processus de production SMT plus stable.
2.ANC: chaîne automatique de la buse, rendant la production SMT plus intelligente et plus efficace.
3.6 têtes de montage de haute précision: une machine peut répondre aux besoins de montage de divers composants avec une grande stabilité
4.Structure de base en fonte, la machine à cueillir et à placer fonctionne sans heurts à grande vitesse.
5L'axe X&Y entraîné par le servo-moteur Panasonic assure la stabilité et la précision à long terme de la machine.
Charmhigh chaîne YouTube: Je suis désolée.
TC06 Vidéo de travail, montage 01005: Il s'agit d'un projet de loi visant à améliorer la qualité de l'air et de l'eau.

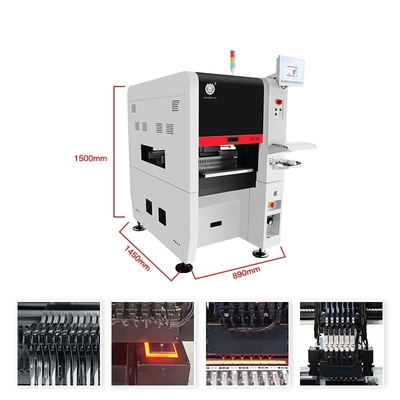

Paramètres du TC06 de Charmhigh:
| Les dimensions |
Pour les pièces détachées, les pièces détachées sont les pièces détachées suivantes:
|
| Le poids |
900 kg |
| Énergie |
AC220V (50 Hz, phase unique), 3 kW |
| Alimentation en air |
0Pour les appareils de traitement des gaz |
| Génération de vide |
Pompes à vide intégrées |
| Quantité de tête de montage |
6 |
| Vitesse de montage |
27800 ch/h (optimale) |
| Une précision croissante |
(xy) + 30 μm, CPK≥1.0 |
| Hauteur du composant |
≤ 12 mm |
|
Type de composant
Dimension des composants
|
- Exclusion du condensateur résistant, diode cylindrique, aluminium
Le condensateur, le SOT, le SOP, le QFP, le QFN, le BGA, etc.
- Un pouce.01005 à 36*36 mm, et des composants plus grands
|
| Épaisseur des PCB |
00,6 mm à 3,5 mm |
| Taille du PCB |
Pour les véhicules à moteur électrique à combustion |
| Transporteur de PCB |
Transporteur automatique à trois voies ferrées, dispositif de support de PCB |
| Changement de buse |
Changement automatique de la buse (bibliothèque de 19 trous) |
| Système de contrôle |
Ordinateur industriel intégré (système Windows)
équipé d'un moniteur, d'un clavier et d'une souris |
| Système d'entraînement |
axes X et Y entraînés parMoteurs servo de Panasonic
|
| Système de transmission |
Des vis de mise à la terre + des guides linéaires |
| Système d'aliments |
50 piles d'alimentation standard de 8 mm NXT
(convient également pour le plateau IC et l'alimentateur à bâton) |
| Système de vision |
une caméra à mouche x 6 (taille du composant applicable: 16 mmx16 mm);
une caméra IC x 1 (taille du composant applicable: 36 mmx36 mm);
Marquez la caméra x 2 |

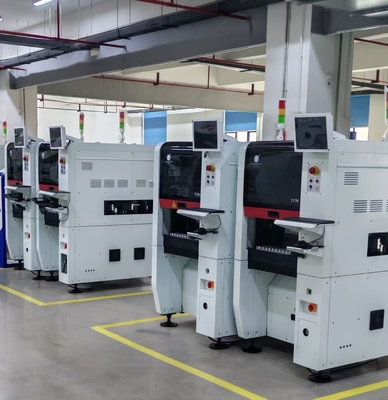

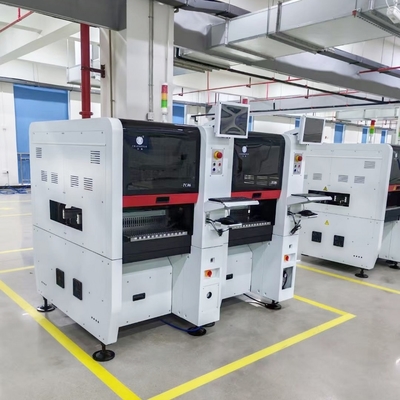

Deux unités Charmhigh TC06 travaillant ensemble, 27800 CPH *2 = 55600 CPH
Cette machine est compacte et adorable, mais incroyablement puissante.
Charmhigh TC06: détection de CPK réussie,TC06:CPK ≥ 1.0, le support 01005:
Plage de montage:

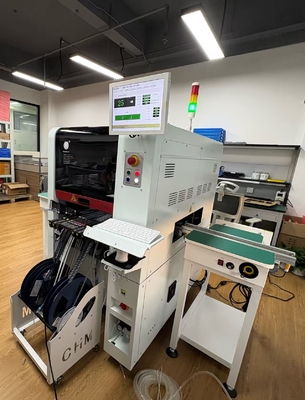

Site du client:
TC06 Emballage résistant:
Service et garantie:
La machine complète bénéficie d'une période de garantie d'un an à compter du moment de l'achat et d'un service à vie.
Nous fournissons toujours des pièces de rechange de machines, fourniture directe d'usine avec garantie.
Nous fournissons en ligne des services de Q/A, de dépannage et de conseils techniques.
Nous fournissons un service après-vente.Chaque machine a été testée à 100% avant de partir.
