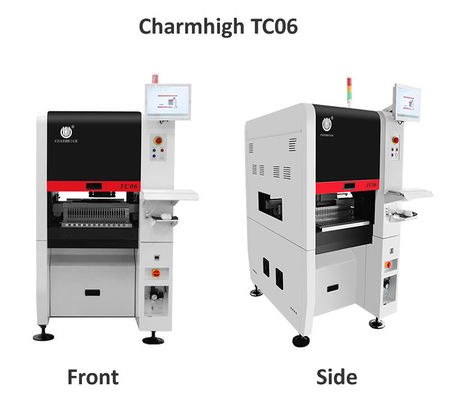

TC06 Machine de placement SMT à grande vitesse à 6 têtes et étroite avec plateforme en fonte intégrée
Machine de placement et de prélèvement SMT modulaire6 têtes, 50 alimentateurs, supporte 01005 CPK>1.0
89 cm de largeur, convient à la plupart des portes de bureau et des ascenseurs !
Machine de fabrication de PCB, chaîne d'assemblage de PCB entièrement automatique, marque chinoise de premier plan Charmhigh
1. Numéro de modèle : TC06
2. Marque : Charmhigh
3. Configuration principale :Entièrement automatique en ligne + livraison automatique de PCB + 6 têtes, 50 alimentateurs +(xy)+30μm, CPK>1.0 + Axe X&Y entraîné par un servomoteur Panasonic + changeur de buses automatique + 9 caméras + Vis de mise à la terre et guides linéaires +Compensation thermique + Vitesse optimale : 27800CPH

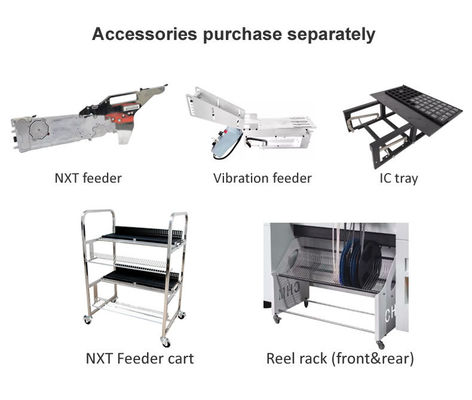

4. Alimentateur : Alimentateur Fuji Electric (à acheter séparément)
5. Zone PCB : 350 mm (L) * 300 mm (L)
6. Livré avec ordinateur, clavier et souris avec système Windows
7. Composant : 01005/ 0201/ 0402 / 0603-5050/ diode/ triode/ SOP/ QFP/ QFN/ BGA/ LED... jusqu'à 36*36mm IC
8. Dimensions : 890 (L) * 1450 (L) * 1500 (H) mm, AC220V (50hz, monophasé) ; Poids net : 900 kg
9. Délai de livraison : 5 à 7 jours ouvrables
10. Livraison : par voie maritime / enlèvement directement à notre usine / envoi à l'entrepôt chinois
11. Mode de paiement : virement bancaire (T/T)
12. Emballage : boîte en contreplaqué
Points forts :
1. Prise en charge du test CPK
2. Prend en charge la reconnaissance des broches IC
3. Compensation thermique automatique
4. Changement automatique de buse
5. Conception étroite de 89 cm de largeur
6. Supporte 01005, vitesse maximale 27800CPH
Chaîne YouTube Charmhigh : https://www.youtube.com/@KimiLiuCharmhigh/videos
Vidéo de fonctionnement du TC06, montage 01005 : https://www.youtube.com/watch?v=jmGMTdvt9FY
TC06 + Yamaha YS12 fonctionnant ensemble : https://www.youtube.com/watch?v=x7ChkUV0HG4
Paramètres Charmhigh TC06 :
| Dimensions |
890 mm (L) x 1450 mm (L) x 1500 mm (H)
|
| Poids |
900 kg |
| Alimentation |
AC220V (50Hz, monophasé), 3kW |
| Alimentation en air |
0,5 MPa ~ 0,7 MPa |
| Génération de vide |
Pompe à vide intégrée |
| Quantité de têtes de montage |
6 |
| Vitesse de montage |
27800 cph (optimale) |
| Précision de montage |
(xy)+30μm, CPK≥1.0 |
| Hauteur des composants |
≤12mm |
|
Type de composant &
Gamme de composants
|
-Exclusion des résistances et des condensateurs, diode cylindrique, aluminium
condensateur, SOT, SOP, QFP, QFN, BGA, etc.
-Taille en pouces 01005 à 36*36mm, et montage de composants plus grands
|
| Épaisseur du PCB |
0,6 mm ~ 3,5 mm |
| Taille du PCB |
350 mm (L) x 300 mm (L) |
| Transport du PCB |
Transport automatique à 3 rails, dispositif de support de PCB |
| Changement de buse |
Changement automatique de buse (bibliothèque de buses à 19 trous) |
| Système de contrôle |
Ordinateur industriel intégré (système Windows)
équipé d'un moniteur, d'un clavier et d'une souris |
| Système d'entraînement |
Axe X&Y entraîné parServomoteurs Panasonic
|
| Système de transmission |
Vis de mise à la terre + Guides linéaires |
| Système d'alimentation |
50 piles d'alimentateurs standard NXT 8 mm
(également adapté aux plateaux IC et aux alimentateurs à bâtonnets) |
| Système de vision |
Caméra volante x 6 (taille des composants applicable : 16 mm x 16 mm) ;
Caméra IC x 1 (taille des composants applicable : 36 mm x 36 mm) ;
Caméra de marquage x 2 |
Liste des pièces :
| Article |
Quantité |
Article |
Quantité |
| Machine de placement et de prélèvement TC06 |
1 |
Huile lubrifiante |
1 |
| Buses |
8 |
Filtre |
4 |
| Boîte à outils |
1 |
Connecteur rapide |
1 |
| Carte de garantie |
1 |
Tapis de souris |
2 |
| Manuel d'utilisation |
1 |
Câble d'alimentation |
2 |
| Rapport d'essai |
1 |
Clavier |
1 |
| Brosse |
1 |
Tapis de souris |
1 |
| Pince à épiler |
1 |
LCD |
1 |

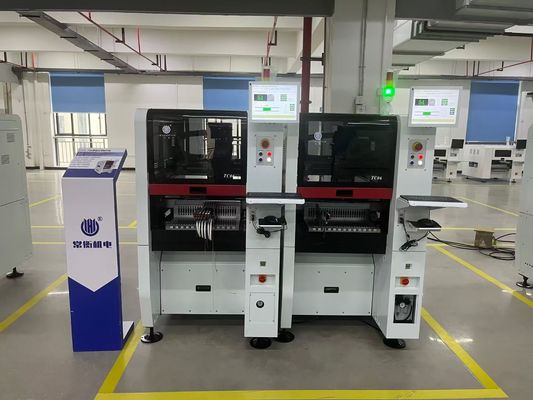

Charmhigh TC06, 6 têtes, 50 alimentateurs :
Cette machine de placement et de prélèvement est compacte et adorable, mais incroyablement puissante.
Avantages du TC06 :
-La prise en charge du CPK est un élément clé important pour choisir une machine de placement et de prélèvement, ce qui rend le processus de production SMT plus stable.
-ANC : Changement automatique de buse, les buses peuvent être automatiquement attribuées en fonction des composants, ce qui rend la production SMT plus intelligente et plus efficace.
-Tête de montage universelle de haute précision : une machine peut répondre aux besoins de montage de divers composants avec une grande stabilité
-Structure de base en fonte, la machine de placement et de prélèvement fonctionne en douceur à grande vitesse, mieux que le marbre.
-L'axe X&Y entraîné par un servomoteur Panasonic assure la stabilité et la précision à long terme de la machine.
Charmhigh TC06 : test CPK réussi,TC06 :CPK≥1.0, Support 01005, modèle de haute précision.

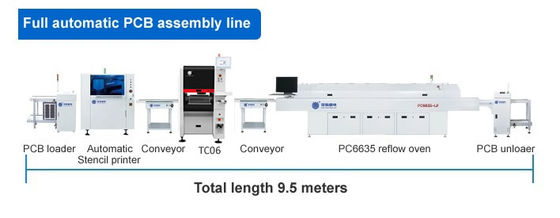

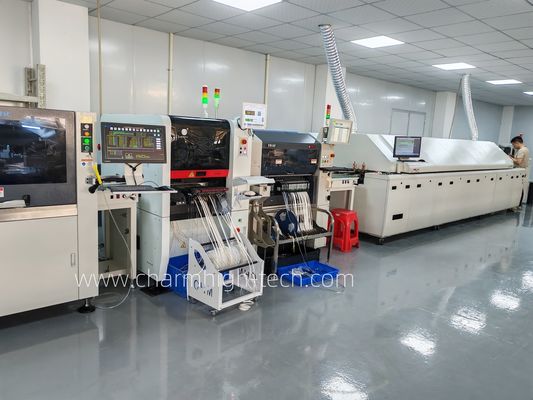

Recommandation de la chaîne de production SMT :
