Appareil à moteur linéaire double Charmhigh RS10 à suspension magnétique

Appareil à moteur linéaire double Charmhigh RS10 à suspension magnétique
Dual Linear Motor Drive Charmhigh RS10 Magnetic Suspension SMT Pick and Place Machine
Appareil à moteur linéaire double Charmhigh RS10 à suspension magnétique Appareil à moteur linéaire double Charmhigh RS10 à suspension magnétique Appareil à moteur linéaire double Charmhigh RS10 à suspension magnétique Appareil à moteur linéaire double Charmhigh RS10 à suspension magnétique Appareil à moteur linéaire double Charmhigh RS10 à suspension magnétique

Image Grand :  Appareil à moteur linéaire double Charmhigh RS10 à suspension magnétique

Détails sur le produit:
Lieu d'origine: Chine
Nom de marque: Charmhigh
Certification: CE
Numéro de modèle: RS10 (suspension magnétique)
Documents: Charmhigh RS10.pdf
Conditions de paiement et expédition:
Quantité de commande min: 1
Prix: $38000
Détails d'emballage: Boîte en bois
Délai de livraison: 3-7 jours ouvrables
Conditions de paiement: T/T, Western Union
Capacité d'approvisionnement: 30 par mois
Contact

Appareil à moteur linéaire double Charmhigh RS10 à suspension magnétique

description de
Têtes: 10 têtes (avec 31 pièces de position de changement automatique de la buse) Taille du PCB: 600 ((L) * 400 ((W) mm (norme)
Vitesse de montage: Vitesse optimale: 45000 ch/h; Mangeoire: Soutenez 100pcs NXT alimentateur électrique
Composant: 01005, 0201,04025050, le SOP, le QFN, le BGA... Hauteur maximale du composant: 12mm
Caméra: La caméra IC: 1 pièces (36X36mm); la caméra volante: 10 pièces (16X16mm); la caméra MARK: 2 pièces Livraison de PCB: 3 pièces Livraison automatique avec rails, la largeur peut être ajustée par logiciel
Dimension: 1600 (L) * 1688 (W) * 1560 (H) mm Alimentation: AC380V (50 Hz, trois phases) 4,5 kW
Type d'alimentation: alimentateur électrique Fuji NXT Moteur: Moteurs linéaires à double axe X + servo moteur à axe Y
Épaisseur du PCB: 0,6-3,5 mm Poids net: 1930kg

Machine de sélection et de placement SMT à suspension magnétique Charmhigh RS10 à double moteur linéaire
Présentation du produit

Machine de sélection et de placement à suspension magnétique Charmhigh RS10 - Double entraînement par moteur linéaire

Conçu pour les grandes lignes d'assemblage de PCB à grande vitesse et de haute précision et la fabrication de PCBA. Prend en charge les composants 01005.

Principales fonctionnalités
  • Vitesse optimale : 45 000 CPH (dans des conditions optimales)
  • Précision de montage : (XY)±0,035 mm CPK≥1,0
  • Plage de montage des composants : 01005 à 36 mm × 36 mm et composants plus grands
  • Caractéristiques optionnelles : numérisation de lumière bleue, montage d'objectif, production de montage de PCB de 1,2 m de long
Démonstrations vidéo
Vidéo de travail réelle Salon d'exposition NEPCON Production en atelier
Spécifications techniques
Dimensions1600 mm (L) × 1688 mm (L) × 1560 mm (H)
Poids1930 kg
AlimentationAC380V (50 Hz, triphasé), 4,5 kW
Alimentation en air0,5MPa ~0,7MPa
Génération de videPompe à vide intégrée
Quantité de tête de montage10 têtes
Vitesse de montage45 000 CPH (optimal)
Précision de montage(XY) ± 0,035 mm CPK ≥ 1,0
Hauteur du composant≤12mm
Type de composant01005/0201/0402/0603~5050/SOT/SOP/QFP/QFN/BGA, etc.
Gamme de composantsTaille en pouces 0201 à 36 mm * 36 mm et composants plus grands
Épaisseur du PCB0,6 mm ~ 3,5 mm
Taille du PCB600 mm(L)×400 mm(L) (standard) ; 1 200 mm(L)×400 mm(L) (en option)
Transport de PCBConvoyage automatique sur rail 3 sections, support PCB
Changement de buseChangement de buse automatique (bibliothèque de buses 31 trous)
Système de contrôleOrdinateur industriel intégré (Windows 7) avec moniteur, clavier et souris
Système d'entraînementAxe X entraîné par un servomoteur, axe Y entraîné par un double moteur linéaire
Système de transmissionAxe X&Y avec vis à billes de masse THK et guide linéaire THK muet
Système d'alimentation100 piles d'alimentation standard NXT 8 mm
Système de visionCaméra Fly × 10, caméra IC × 1, caméra Mark × 2 avec fonction d'assemblage d'image
Points forts des machines
  • Entraînement par moteur linéaire double axe Y
  • Prise en charge de la détection CPK
  • Identification des composants de grande taille
  • ANC (changeur automatique de buses)
  • Système de vision IC HD
  • Structure de châssis avec plate-forme de meulage de qualité industrielle
  • Pompe à vide intégrée + structure d'électrovanne
  • Système de correction automatique de la compensation thermique
  • Dispositif de support de carte PCB
  • Caméra double marque pour les PCB plus grands

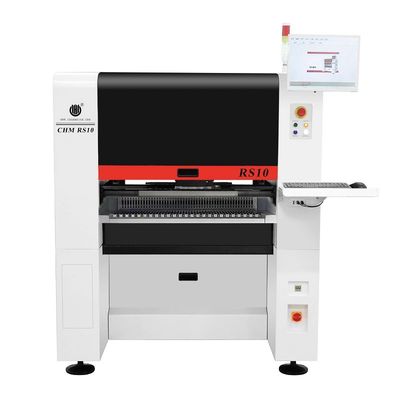

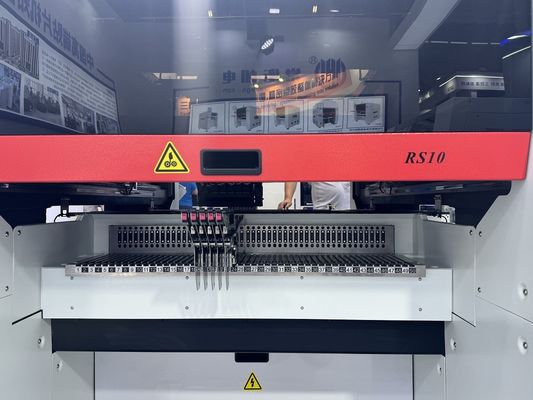

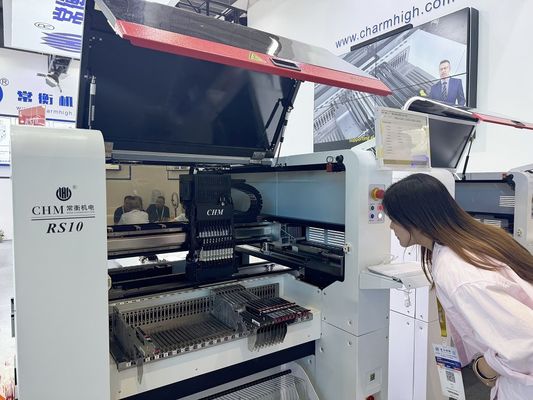

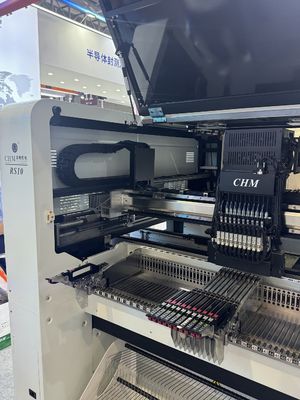

Images du produit
Appareil à moteur linéaire double Charmhigh RS10 à suspension magnétique 0 Appareil à moteur linéaire double Charmhigh RS10 à suspension magnétique 1 Appareil à moteur linéaire double Charmhigh RS10 à suspension magnétique 2 Appareil à moteur linéaire double Charmhigh RS10 à suspension magnétique 3 Appareil à moteur linéaire double Charmhigh RS10 à suspension magnétique 4 Appareil à moteur linéaire double Charmhigh RS10 à suspension magnétique 5
Service et garantie :La machine complète bénéficie d'une garantie d'un an à compter de la date d'achat avec un service à vie. Chaque machine est testée à 100 % avant expédition.
