Détails sur le produit:
|
| taille maximum de carte PCB: | 350mm (L) x270mm (W) (norme) ; 600mm (L) x350mm (W) (facultatif) | Résistant à l'humidité: | conducteurs de 50pcs Yamaha (conducteur pneumatique et électrique) |
|---|---|---|---|
| Système de fonctionnement: | Windows (vient avec la souris de PC et de clavier) | Calibrage fiduciel: | L'automobile calibrent le point de marque |
| Hauteur du composant: | 12 mm | Vitesse de montage: | 11500CPH ((optimale); IPC9850:8850cph |
| Poids net: | 310 kg | Une buse: | Changement automatique de buse avec bibliothèque de buse 13pcs |
| Dimension: | Le nombre d'étoiles est calculé en fonction de la taille de l'étoile. | Montage de l'exactitude: | (XY) ±0,06 mm CPK≥1.0 |
Charmhigh CHM-551 haute configuration petite, haute précision 4 têtes
Bon pour la production de petits lots avec une grande stabilité.
Débloquez l'avenir de la fabrication électronique avec le CHM-551, une machine SMT compacte et haute précision à 4 têtes conçue pour la production de petits et moyens lots.Cette solution de pointe offre une précision exceptionnelle, prenant en charge des composants aussi petits que 0201, QFN, BGA et plus encore, ce qui en fait le choix ultime pour la R&D, le prototypage et l'assemblage rentable de PCB.
Pourquoi choisir le CHM-551?
1. Precision supérieure: obtenir un placement parfait avec un système de vis à bille de haute précision et des caméras de vision avancées, assurant un alignement parfait des circuits intégrés et une conformité CPK≥1,0 pour des résultats fiables.
2Performance à grande vitesse: Augmentez la productivité avec une vitesse optimale de 11 500 CPH (IPC9850: 8 850 CPH), idéale pour les petites séries sans sacrifier la qualité.
3. Automatisation intelligente: Il dispose d'un changement automatique de buse (bibliothèque de 13 ensembles), d'une compensation thermique et d'un convoyeur automatique PCB pour rationaliser votre flux de travail et libérer un temps précieux.
4. Compact et polyvalent: les options de bureau ou de base verticale permettant d'économiser de l'espace s'intègrent parfaitement dans n'importe quel espace de travail, prenant en charge des PCB jusqu'à 400x300 mm et 50 chargeurs Yamaha (pneumatiques / électriques).
5Innovation rentable: abordable sans compromettre la qualité, le CHM-551 est parfait pour les start-ups, les laboratoires et les entreprises qui visent à faire évoluer efficacement la production SMT.
Principales caractéristiques:
1. Conception à 4 têtes: Traite simultanément plusieurs composants pour un assemblage plus rapide.
2.0201 Capacité: Traite facilement les plus petits composants, idéal pour l'électronique moderne.
3. Logiciel convivial: interface intuitive simplifie le fonctionnement, aucune compétence d'expert n'est nécessaire.
4Construction robuste: la configuration haut de gamme assure une durabilité et des performances à long terme.
5. Assistance mondiale: soutenue par une garantie d'un an, un service à vie et un support technique dédié de Charmhigh.
Parfait pour:
- SMT Prototyping: Réalisez rapidement vos conceptions avec précision.
- Production de petits lots: rentable pour les start-up et les fabricants de niche.
- Laboratoires de R & D: flexibles et fiables pour les tests et l'innovation.
| Les spécifications du CHM-551 | |
| Les dimensions | Le nombre d'étoiles est calculé en fonction de la taille de l'étoile. |
| Le poids | 310 kg |
| Énergie | AC220V (50Hz,phase unique) 1,5 kW |
| Alimentation en air | 0Pour les appareils de traitement des gaz |
| Génération de vide | pompe à vide |
| Quantité de tête de montage | 4 têtes |
| Vitesse de montage | 11500CPH (optimale) ;IPC9850: 8850 cph |
| Une précision croissante | (XY) ± 0,06 mm;CPK ≥ 1.0 |
| Hauteur du composant | 12 mm |
| Type de composant | 0201Le nombre d'équipements utilisés est déterminé en fonction de l'état de l'appareil. (résistant/condensateur/diode/triode/LED/IC, etc.) |
| Épaisseur de PCB | 00,6 mm à 3,5 mm |
| Taille du PCB | Les caractéristiques de l'appareil doivent être les suivantes: Le nombre de points de contact doit être déterminé en tenant compte de l'état de l'appareil et de l'état de l'appareil. |
| Changement de buse | Unemodification de la buse utramatique(Bibliothèque de la buse à 13 trous) |
| Système de contrôle | Ordinateur industriel intégré (Windows 7) équipé d'un moniteur, d'un clavier et d'une souris |
| Système d'entraînement |
axes X et Y entraînés par des servomotors; l'adoption d'une accélération et d'une décélération flexibles en courbe S |
| Système de transmission | Boulonnage à bille + guide linéaire |
| Système d'aliments | 50 piles d'alimentation pneumatique/électrique standard Yamaha de 8 mm (convient également pour le plateau IC et l'alimentateur à bâton) |
| Système de vision | une caméra à capture instantanée x4 (taille du composant applicable: 14 mm × 14 mm); "mécanique" pour la fabrication d'un système d'exploitation ou d'un équipement de fabrication; Marque camérax2 |

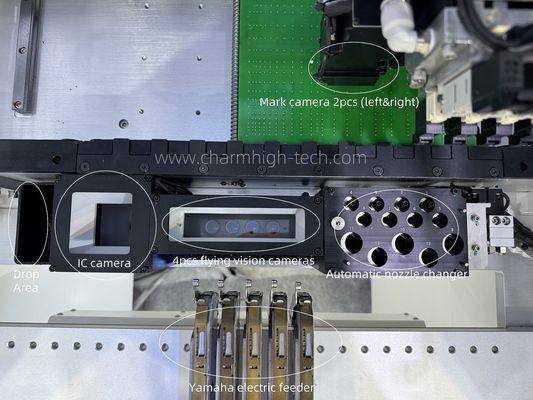

100% de vraies photos:
Il a une version de bureau et une version verticale de deux types, il peut faire une ligne de production SMT entièrement automatique:
Échantillon de PCB par client:
Liste des pièces du CHM-551
| Nom de l'article | Quantité | Nom de l'article | Quantité |
| Machines de cueillette et de pose | 1 | Une pince | 1 |
| Des nozzles | 8 | Appareil de fermeture à hexagone interne | 1 |
| Boîte à outils | 1 | Huile de lubrification | 1 |
| Carte de garantie | 1 | Filtreur | 4 |
| Manuel de l'utilisateur | 1 | Connecteur rapide | 1 |
| Rapport d'essai | 1 | Le pad de la souris | 1 |
| Le pinceau | 1 | Le câble d'alimentation | 1 |
Veuillez noter:
La machine à cueillir et à placer est complète avec tous les accessoires inclus dans l'emballage, la machine est prête à l'emploi!
Il suffit de préparer un compresseur d'air externe (alimentation en air des alimentateurs pneumatiques).
Veuillez acheter cette machine en toute confiance.
Amusez-vous avec votre machine à cueillir et à placer!
