Détails sur le produit:
|
| taille maximum de carte PCB: | 350mm (L) x270mm (W) (norme) ; 600mm (L) x350mm (W) (facultatif) | Conducteur: | 50 pièces d'alimentation Yamaha (alimentation pneumatique et électrique) |
|---|---|---|---|
| Système de fonctionnement: | Windows (vient avec la souris de PC et de clavier) | Calibrage fiduciel: | L'automobile calibrent le point de marque |
| Hauteur du composant: | 12 mm | Vitesse de montage: | 11500CPH ((optimale); IPC9850:8850cph |
| Poids net: | 310 kg | écouvillons: | Commutateur automatique de bec avec la bibliothèque du bec 13pcs |
| Dimension: | Le nombre d'étoiles est calculé en fonction de la taille de l'étoile. | Montage de l'exactitude: | (XY) ±0,06 mm CPK≥1.0 |
| Mettre en évidence: | Machine de sélection et de placement SMT de haute précision,4 têtes SMT pick & place machine,Machine de remplacement automatique de la buse |
||

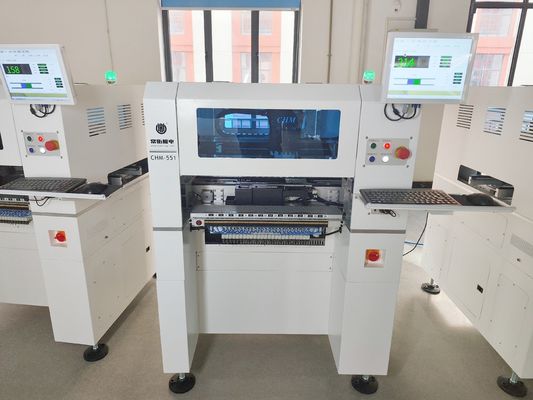

Charmhigh entièrement automatiqueLe CHM-551 (avec base)4 têtes SMT machine de dépôt 50 mangeoires 4 têtes
Haute précision, haute configuration, salle économisée.Un modèle de génie.(avec changement automatique de buse)
Très bon pour la production de petits lots avec une grande stabilité.0201 est pris en charge.
Solution économique pour l'assemblage de SMT, bonne pour les entreprises en démarrage.
Vidéo de travail de la ligne de production CHM-551 SMT sur Youtube:
Le nombre de personnes concernées par le traitement de ces produits est inférieur ou égal à la valeur de l'ensemble des produits.
Télécharger le catalogue CHM-551:CHM-551 - Catalogue.pdf
Caractéristiques de la machine
1. Soutenir le test CPK
2. Changement automatique de la buse (13 ensembles de bibliothèque de buse)
3. Compensation thermique
4. Transporteur automatique de PCB
5. Vitesse optimale:11500 cph; IPC9850:8850 cph
6. Je vous en prie.
Pour plus de fonctionnalités de la machine, veuillez consulter notre gestionnaire de compte
| Les spécifications du CHM-551 | |
| Les dimensions | Le nombre d'étoiles est calculé en fonction de la taille de l'étoile. |
| Le poids | 310 kg |
| Énergie | AC220V (50Hz,phase unique) 1,5 kW |
| Alimentation en air | 0Pour les appareils de traitement des gaz |
| Génération de vide | pompe à vide |
| Quantité de têtes de montage | 4 têtes |
| Vitesse de montage | 11500CPH (optimale)IPC9850: 8850 cph |
| Une précision croissante | (XY) ± 0,06 mm;CPK ≥ 1.0 |
| Hauteur du composant | 12 mm |
| Type de composant | 0201Le nombre d'équipements utilisés est déterminé en fonction de l'état de l'appareil. (résistant/condensateur/diode/triode/LED/IC, etc.) |
| Épaisseur des PCB | 00,6 mm à 3,5 mm |
| Taille du PCB | Les caractéristiques de l'appareil doivent être les suivantes: Le nombre de points de contact doit être déterminé en tenant compte de l'état de l'appareil. |
| Changement de buse | Changement automatique de la buse (bibliothèque de 13 trous) |
| Système de contrôle | Ordinateur industriel intégré (Windows) équipé d'un moniteur, d'un clavier et d'une souris |
| Système d'entraînement |
axes X et Y entraînés par des servomotors; l'adoption d'une accélération et d'une décélération flexibles en courbe S |
| Système de transmission | Boulonnage à bille + guide linéaire |
| Système d'apport | 50 piles d'alimentation pneumatique/électrique standard Yamaha de 8 mm (convient également pour le plateau IC et l'alimentateur à bâton) |
| Système de vision | une caméra à capture instantanée x4 (taille du composant applicable: 14 mm × 14 mm); IC camerax1 (taille du composant applicable:25 mm × 25 mm); Marque camérax2 |
Les points forts:
1. Échange automatique de buse, vous n'avez pas besoin de changer la buse manuellement, très pratique!
2Système de caméra de vision forte, caméras mises à jour avec une précision plus élevée, IC placecd plus précis, et min composant 0201.
3Avec le convoyeur automatique de PCB, construit une petite ligne de production SMT, libérez vos mains!
4Une configuration élevée avec un logiciel intelligent, une durée de vie plus longue, Charmhigh fournit une pièce mécanique plus solide.
Principales caractéristiques
4 têtes, 50 piles d'alimentation, servo moteur, convoyeur automatique PCB, vis à billes,
compensation thermique, changement automatique de buse à 19 trous, 0201, test CPK passé...
Charmhigh, une marque haut de gamme.
Liste des pièces du CHM-551
| Nom de l'article | Quantité | Nom de l'article | Quantité |
| Machines de cueillette et de pose | 1 | Une pince | 1 |
| Des nozzles | 8 | Appareil de fermeture à hexagone interne | 1 |
| Boîte à outils | 1 | Huile de lubrification | 1 |
| Carte de garantie | 1 | Filtreur | 4 |
| Manuel de l'utilisateur | 1 | Connecteur rapide | 1 |
| Rapport d'essai | 1 | Le pad de la souris | 1 |
| Le pinceau | 1 | Le câble d'alimentation | 1 |
Veuillez noter:
La machine à cueillir et à placer est complète avec tous les accessoires inclus dans l'emballage, machine prête à l'emploi!
Il suffit de préparer un compresseur d'air externe (alimentation en air des alimentateurs pneumatiques).
Veuillez acheter cette machine en toute confiance.
Amusez-vous avec votre machine à cueillir et à placer!
