Détails sur le produit:
|
| Imprimante à pochoir: | 3250 imprimante à pâte de soudure semi-automatique | CHM-551: | 4 têtes 50 alimentateurs (buse de changement automatique, convoyeur de circuits imprimés automatique |
|---|---|---|---|
| T961: | Forneau de reflux à convoyeur, 6 zones de température | ligne de smt: | Ligne SMT de haute précision, support 0201 |
| Composant: | Le nombre d'équipements utilisés est déterminé en fonction de l'état de l'équipement. | Montage de la précision: | (XY) ± 0,06 mm ; CPK≥1.0 |
| Taille des PCB: | Pour les appareils à commande numérique: | Vitesse de montage: | 11500CPH (optimal) IPC9850 : 8850cph |
| Surligner: | Ligne de production SMD de haute précision,Ligne de production SMD pour le robot de fabrication de PCB,Ligne de montage SMT pour le robot de fabrication de PCB |
||

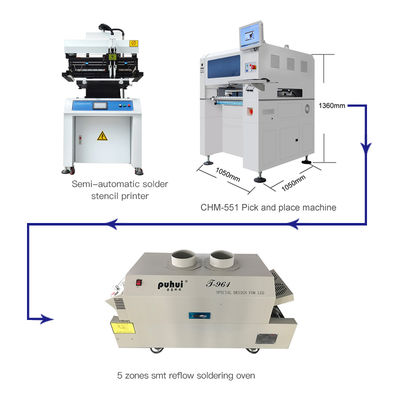

Haute précision etLigne de production SMT économique:
3250 imprimante à pochoirs semi-automatique, CHM-551 SMT monteur de puces, four à reflux T961
Petite ligne de production SMT, haute configuration, test CPK passé, composant min 0201
1. Imprimante à pochoir 3250 Paramètres techniques
| Modèle | 3250 |
| Dimension | Pour les véhicules à moteur électrique |
| Taille de la table | Pour les véhicules à moteur électrique |
| Taille des PCB | Pour les véhicules à moteur électrique |
| Taille du pochoir | Pour les appareils à commande numérique |
| Vitesse d'impression | Le nombre d'étoiles est de 0,8 mm. |
| Épaisseur des PCB | 0 à 100 mm |
| PCB légèrement ajuster la plage | Partie avant/côté +10 mm |
| Voltage | 1PAC220V 50/60 Hz |
| Hauteur de la table d'impression | 850 ± 20 mm |
| Précision de répétition | ± 0,01 mm |
| Mode de positionnement des PCB | Extérieur/trou de référence |
| Le poids | Environ 250 kilos. |

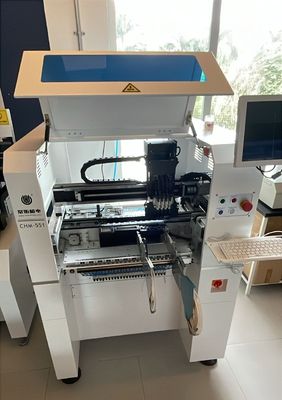

2. CHM-551SMT machine de prélèvement
| Les spécifications du CHM-551 | |
| Les dimensions | Le nombre de points de contact doit être le même que le nombre de points de contact de l'appareil. |
| Le poids | 190 kg |
| Énergie | AC220V (50Hz,phase unique) 1,5 kW |
| Alimentation en air | 0Pour les appareils de traitement des gaz |
| Génération de vide | pompe à vide |
| Quantité de tête de montage | 4 |
| Vitesse de montage | 11500CPH (optimale) IPC9850: 8850 cph |
| Une précision croissante | (XY) ± 0,06 mm; CPK≥1.0 |
| Hauteur du composant | 12 mm |
| Type de composant | Le nombre d'équipements utilisés est déterminé en fonction de l'état de l'équipement. (résistant/condensateur/diode/triode/LED/IC, etc.) |
| Épaisseur des PCB | 00,6 mm à 3,5 mm |
| Taille du PCB | Les caractéristiques de l'appareil doivent être les suivantes: Le nombre de points de contact doit être déterminé en tenant compte de l'état de l'appareil et de l'état de l'appareil. |
| Changement de buse | Changement automatique de la buse (bibliothèque de 13 trous) |
| Système de contrôle | Ordinateur industriel intégré (Windows 7) équipé d'un moniteur, d'un clavier et d'une souris |
| Système d'entraînement |
axes X et Y entraînés par des servomotors; l'adoption d'une accélération et d'une décélération flexibles en courbe S |
| Système de transmission | Boulonnage à bille + guide linéaire |
| Système d'aliments | 50 piles d'alimentation pneumatique/électrique standard Yamaha de 8 mm (convient également pour le plateau IC et l'alimentateur à bâton) |
| Système de vision | appareil photo à capture instantanée × 4 (taille du composant applicable: 14 mm × 14 mm); une caméra IC × 1 (taille du composant applicable: 25 mm × 25 mm); La caméra de marquage × 2 |

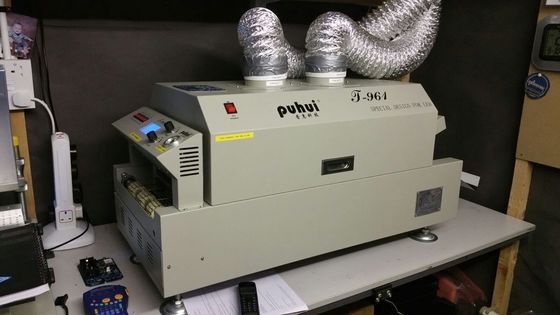

3Paramètres T961:
| Modèle | T-961 |
| Quantité de zone de chauffage | haut3/bas3 |
| La longueur de la zone de chauffage | 730 mm |
| Le type de chauffage | le sirocco intelligent et le chauffage infrarouge rapide |
| Quantité de la zone de refroidissement | 1 |
| Largeur maximale de la carte PCB | 230 mm |
| La direction de fonctionnement | gauche→droite |
| Options de livraison | Transmission nette et transmission en chaîne |
| La vitesse du convoyeur | Pour les véhicules à moteur à combustion |
| L'alimentation électrique | 220 V 50/60 Hz |
| Puissance maximale | 3.5 kW |
| Temps de chauffage | Environ 7 minutes. |
| Plage de régulation de la température | Température ambiante - 300 °C |
| Mode de régulation de la température | Contrôle en boucle fermée PID |
| Précision du contrôle de la température | ± 1 |
| Déviation de la répartition de la température des PCB | ±2 |
| Dimensions globales | 1000 × 466 × 445 mm |
| Poids de la machine | 70 kilos |
1Imprimante à pâte de soudure semi-automatique 3250

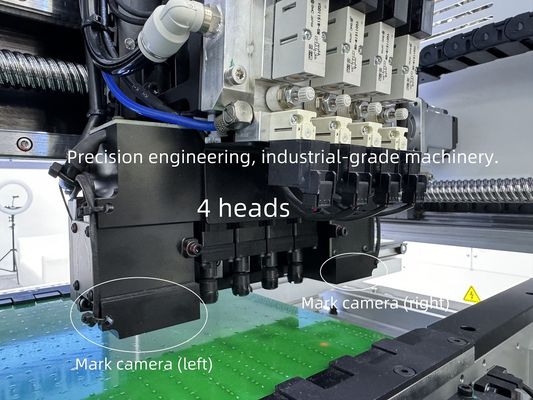

2. CHM-551 four-heads plein automatique SMT machine de prélèvement et de placement,souligner:
1. le test de soutien CPK,CPK ≥ 1.0
2. Changement automatique de la buse (13 ensembles de bibliothèque de buse)
3. Compensation thermique
4. Transporteur automatique de PCB
5- Vitesse optimale: 11500 cph, IPC9850: 8850 cph
6. Min 0201 supporté
7.Boulonnage à bille + guide linéaire
8. Servo moteurs
Très précis pour les IC à haute résonance:
3. T961 four à reflux sans plomb, de plus grande taille de chauffage 730x230 mm, pour PCB à double couche:
Nous vous recommandons la meilleure ligne SMT combinée.
Une usine de charme avec une garantie de qualité.
Veuillez nous envoyer un e-mail ou nous appeler si vous avez d'autres questions.
Veuillez noter:
Le CHM-551 SMT pick and place machine n'a besoin que de connecter une source d'air externe qui est préparée par vous-même, pas besoin d'autres choses.
La machine a passé le contrôle qualité avant de partir.
Nous fournissons un service après-vente rapide, chaque machine est testée à 100% avant d'être expédiée.
Amusez-vous avec votre machine à cueillir et à placer!
Service et garantie:
La machine complète bénéficie d'une période de garantie d'un an à compter du moment de l'achat et d'un service à vie.
Nous fournissons toujours des pièces de rechange de machines, l'usine de fourniture directe fiable.
Nous fournissons en ligne des services de Q/A, de dépannage et de conseils techniques.
Chaque machine est testée à 100% avant expédition.
