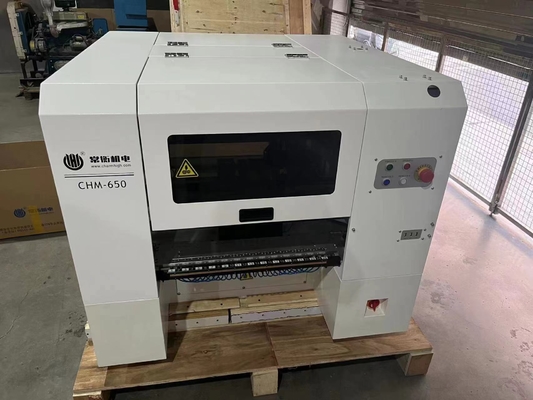

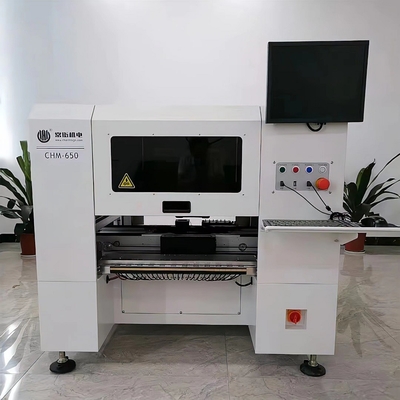

Charmhigh CHM-650 Machine de placement SMT avancée 4 têtes 50 alimentateurs
Principales caractéristiques du CHM-650 :
1. Numéro de modèle : CHM-650
2. Marque : Charmhigh
3. Configuration principale : Type de bureau + livraison automatique de PCB + 4 têtes 50 alimentateurs + servomoteur Panasonic + changeur d'embouts automatique + vis à billes + rail de guidage linéaire + 7 caméras + logiciel intelligent mis à jour
4. Alimentateur : 2 options : alimentateur électrique Yamaha / alimentateur pneumatique (alimentateurs à acheter séparément)
5. Zone PCB maximale : 400*350 mm ; Hauteur maximale des composants : 12 mm
6. Livré avec ordinateur, clavier et souris avec système Windows
7. Composant : 0201, 0402-5050, SOP, QFN, TQFP, BGA... etc.
8. Dimensions : 1280(L)*1190(L)*1050(H)mm, AC220V (50/60Hz)
9. Délai de livraison : 3 à 5 jours ouvrables
10. Livraison : par train/par avion/par mer/enlèvement directement à notre usine/envoi à l'entrepôt chinois
11. Mode de paiement : virement bancaire (T/T)
12. Emballage : boîte en contreplaqué
Vidéo de fonctionnement YouTube :
Montage CHM-650 0201 0402 TQFP 128 broches :
https://youtu.be/PdjjR7lc56Q
Montage mixte CHM-650 :
https://www.youtube.com/watch?v=Hk0rwxEVXf8
Vidéo de fonctionnement CHM-650 d'un client bulgare :
https://www.youtube.com/watch?v=50mu2rlPrrc
Prise de vue réelle du robot de placement et de prélèvement CHM-650 à 4 têtes à l'usine :
https://www.youtube.com/watch?v=R6UZqwV8Zvc
| Spécifications du CHM-650 |
| Dimensions |

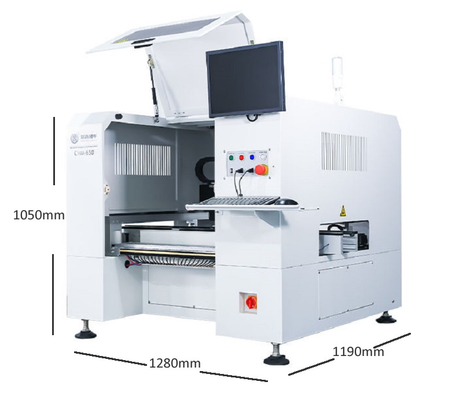

1280 mm(L)x1190 mm(L)x1050 mm(H) |
| Poids |
310 kg |
| AlimentationAlimentation |
AC220V (50 Hz, 1 phase), 2,1 kW |
| Alimentation en air |
0,5 MPa ~ 0,7 MPa |
| Génération de vide |
Générateur de vide |
| Tête de montage |
4 têtes |
| Vitesse de montage |
9000 cph (optimale) |
| Précision de montage |
(XY) ±0,05 mm ; CPK≥1,0 |
| Précision de contrôle |
5 μm |
| Hauteur des composants |
12 mm |
| Type de composant |
0201/0402/0603~5050/SOT/SOP/QFP/QFN/BGA, etc.
(résistance/condensateur/diode/triode/LED/CI, etc.)
|
| Épaisseur du PCB |
0,6 mm~3,5 mm |
| Taille du PCB |
400 mm(L)x350 mm(L) |
| Transport du PCB |
Transport automatique à 3 sections |
| Changement d'embout |
Changement automatique d'embout (bibliothèque d'embouts à 19 trous) |
| Système de contrôle |
Ordinateur industriel intégré (système Windows)
équipé d'un moniteur, d'un clavier et d'une souris
|
| Système d'entraînement |
Axe X&Y entraîné par des servomoteurs ; adoption d'une accélération et d'une décélération en courbe en S flexible |
| Système de transmission |
Vis à billes + guidage linéaire |
| Système d'alimentation |
50 fentes d'alimentation pneumatiques/électriques standard Yamaha de 8 mm
(également adapté aux plateaux de CI et aux alimentateurs à barrettes)
|
| Système de vision |
Caméra instantanée x4 (taille des composants applicable :16 mmx16 mm);
Caméra CI x1 (taille des composants applicable :36 mmx36 mm);
Caméra de marquage x2
|
Caractéristique dela machine de montage SMT CHM-650
- L'opération est simple et facile à comprendre avec l'interface d'opération chinoise.
- Équipé d'un système de positionnement CCD, d'une compensation de positionnement visuel automatique, d'une correction de l'écart d'avance de la carte.
- La voie de transport de grande taille convient aux cartes PCB de différentes tailles.
- La vanne d'injection à grande vitesse sans contact réalise le mouvement continu de la tête de distribution et une grande efficacité.
- L'utilisation de vannes d'injection apporte une grande fiabilité et une grande cohérence de la distribution, ainsi qu'une productivité et une utilisation des matériaux élevées
- Surveillance en temps réel de la quantité de colle, invite automatique pour une faible quantité de colle
- Configurez un système de contrôle industriel avec un SSD haute vitesse de grande capacité, un accès à grande vitesse pour assurer la vitesse de réponse du système
Chaque côté 25 alimentateurs, 50 alimentateurs à bande pris en charge au total : (alimentateur électrique Yamaha + pneumatique, les deux conviennent)
Alimentateur 8/12/16/24/32/44 mm, alimentateur à barrettes, plateau de CI pris en charge, ces pièces doivent être achetées séparément.

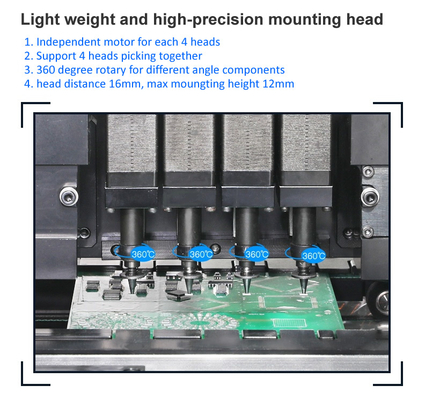

4 têtes avec buses Samsung :
Veuillez noter :
La machine de placement et de prélèvement est un ensemble complet avec tous les accessoires inclus dans l'emballage.
Vous devez acheter les alimentateurs séparément et devez préparer un compresseur avec un tuyau de 10 mm de diamètre extérieur (alimentation en air pour les alimentateurs, ANC, butée de PCB...)
Insérer le tuyau à l'arrière de la machine.
Veuillez acheter cette machine en toute confiance. Profitez de votre machine de placement et de prélèvement !
Service et garantie :
La machine complète a une période de garantie d'1 an à compter de la date d'achat et un service à vie.
Nous fournissons toujours des pièces de rechange pour les machines, une fourniture directe fiable en usine.
Nous fournissons un service de questions/réponses et de dépannage en ligne et un service de conseils techniques.
Fournir un service après-vente individuel. Chaque machine est testée à 100 % avant l'expédition.
