Le four de bureau du ré-écoulement T961 avec le temp 6 du convoyeur 730*230mm répartit en zones la machine 3.5KW de soudure

Le type mini four T961 de convoyeur le plus chaud de ré-écoulement de SMT

230*730mm 6 machine de soudure de soudure des zones 3.5KW

Desgin spécial pour la LED/SMD

Achat sur le magasin d'Aliexpress directement :

https://www.aliexpress.com/item/32920475678.html?spm=a2g0o.store_pc_groupList.8148356.3.8c2f7609n6uKUV

Paramater technique pour T961 :

Description :

1. Cette machine choisit le sirocco de niveau intelligent et le contrôle infrarouge rapide de technologie de chauffage, équipés de la roue de vent spéciale de conception, de la stabilité de vitesse et de la température d'uniforme, costume pour ininterrompu soudant les composants de LED et de BGA.

2. Cette machine est équipée six de la température de secteur de chauffage des systèmes de type chenille et, et chaque secteur de la température emploie le contrôle de PID et le type indépendants de chauffage d'up-down, peut rendre la température intérieure plus précise et bien proportionné, prenez juste environ 7 minutes peut la laisser la chaleur jusqu'à la température fonctionnante de la température ambiante.

3. Le type de chauffage de vague intelligente de la température, sélection surdimensionnée de vague de capacité, ont huit vagues de la température peut répondre à de diverses exigences technologiques de soudure.
4. Employez la technologie programmable, préréglez la fonction de stockage de mémoire de vague de la température, pouvez compléter le processus de soudure entier automatiquement selon votre vague de préréglémentation.
5. adoptez la mesure de la température de thermocouple et ajoutez le circuit de compensation, rendent la mesure de la température plus précise, la vague plus de perfect.6. Technologie intelligente de contrôle de température de l'utilisation PID ; faites le contrôle de température plus exactement.    Adoptez le grand relais à semi-conducteur actuel importé la sortie que de non contact peut effectivement éviter IC ou les dommages de carte dus au réchauffage rapide ou ininterrompu, font la sécurité plus scientifique de soudure entière de processus.

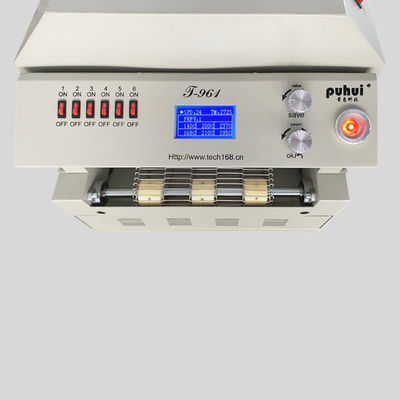

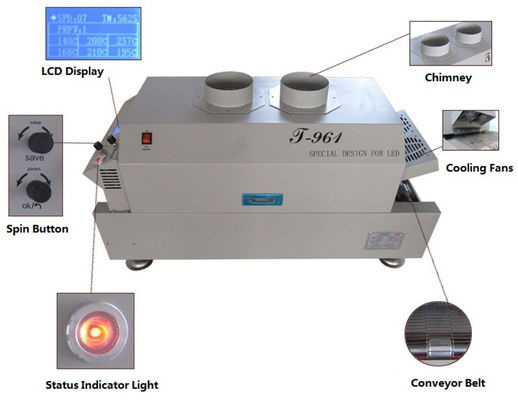

7. le système de transmission adoptent le moteur importé de conversion de fréquence, vitesse de boucle fermée de PID, bon fonctionnement, la gamme réglable de vitesse 0-290mm/min.8. Adoptez la structure indépendante de roue et la contrefiche spéciale d'acier inoxydable, courses wearresisting durables sans à-coup, précision de vitesse peut atteindre ±10mm/min.9. Zone de refroidissement indépendante, pour assurer le panneau de carte PCB de la basse température quand le required.10. L'interface homme-machine amicale d'opération, affichage parfait d'affichage à cristaux liquides, aucun besoin de se relier au PC, peut observer le processus de réparation entier très clair.
11. conception, pratiques ergonomique et facilement actionnées. La bonne qualité de construction mais en même temps léger et une petite empreinte de pas permet au T-960 d'être facilement banc placé, transporté ou stocké.


Base pour l'ensemble de vague :

1. La théorie de soudure de ré-écoulement et la vague de la température

Quand le panneau de carte PCB entre dans le secteur de la chaleur (secteur sec), le dissolvant et le gaz dans la pâte de soudure s'évaporera. En même temps, le flux peut mouiller la protection et l'astuce et le pied composants. La pâte de soudure fond, foudroie dedans et couvre la protection, menant à la protection et les goupilles de composant isolent l'oxygène. Le panneau de carte PCB entre dans le secteur de conservation de la chaleur. Le panneau et les composants de carte PCB obtiennent le plein préchauffage. En cas d'endommager la carte PCB et les composants quand elle entre dans le secteur de soudure et la température réchauffe rapidement. Quand le panneau de carte PCB entre dans le secteur de soudure, la température réchauffe et la pâte de soudure fond. Quand le panneau de carte PCB entre au secteur de refroidissement, la soudure liquide coller les points de soudure solidifient. Le processus de ré-écoulement est de finition.

La température est la clé à la qualité de soudure. La pente de chauffage réelle et plaçante de la température et la température maximale devraient être concordantes. Avant que la température atteigne 160°, commandez svp la chaleur vers le haut de la vitesse dedans au sujet de 1°/S. Si réchauffez trop rapidement, le panneau de carte PCB et les composants seront endommagés, et le panneau de carte PCB peut être hors de forme. De l'autre côté, le flux volatilise trop rapide. Et il est facile de faire la boule de soudure de bidon. Placez la température maximale 20°-40°higher que le point de fusion de pâte de soudure. Placez le temps 10S~60S de ré-écoulement. Si la température maximale est basse ou le temps de ré-écoulement est court, il affectera la qualité de soudure, et sérieux cause la pâte de soudure ne fond pas. Si la température maximale est haute ou le temps de ré-écoulement est long, la puissance en métal sera oxydée et affecter la qualité de soudure et sérieux cause le composant et le panneau de carte PCB a endommagé.
2. L'ensemble de la vague de la température

Placez la vague selon la pâte de soudure et la base ci-dessus. La pâte différente de soudure, choisissent et placer différentes vagues. En outre, la vague de la température s'est rapportée à la carte PCB, à la densité et à la taille des composants. La température de soudure généralement sans plomb devrait être un plus haut 40° que le point de fusion.

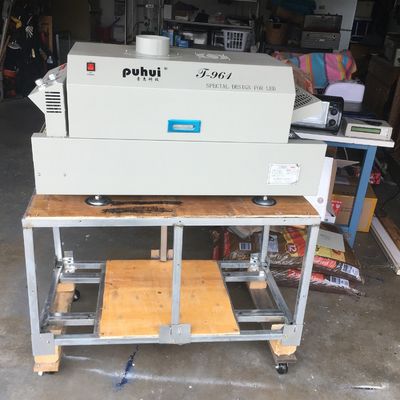

Vraies images de 100% comme suit :

Garantie :

La machine complète a une période de garantie de 1 an dès le service d'achat et de vie.
Nous fournissons toujours des pièces de rechange de machine, approvisionnement direct fiable d'usine.
Nous fournissons Q/A en ligne et service de soutien et technique de dépannage de conseil.

Fournissez un à un service après-vente. Chaque machine 100% examiné bien avant le bateau.
