Un moulage intégré en fonte, une structure à rayons X ultra-forte.

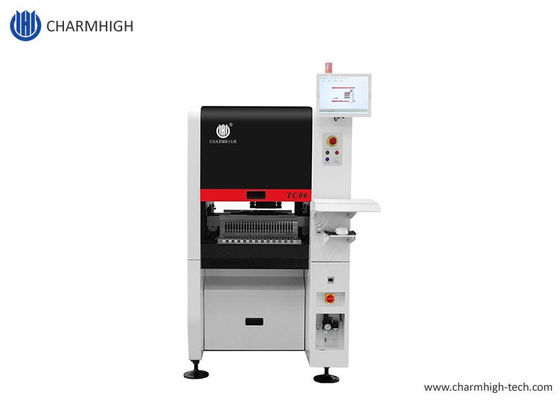

Conception étroiteTC06 de haute précision, module SMT, machine de sélection et de placement6 têtes 50 mangeoires, support 01005 CPK>1.0
89 cm de largeur, adapté à la plupart des portes de bureau et des ascenseurs!
Machine de fabrication de circuits imprimés, ligne d'assemblage de circuits imprimés entièrement automatique, marque de premier plan de Chiense Charmhigh
1Numéro de modèle: TC06
2Je ne sais pas.
3Configuration principale:L'équipement doit être équipé d'un dispositif d'alimentation de qualité supérieure.0 + axe X&Y entraîné par le servo-moteur Panasonic + échangeur automatique de buse + 9 caméras + vis de mise à la terre et guides linéaires +Compensation thermique + vitesse optimale: 27800CPH
4. Alimentateur: alimentateur Fuji Electric (acheté séparément)
5Surface des PCB:Le nombre de points de contact doit être le même que le nombre de points de contact.
6Il est livré avec ordinateur et clavier et souris avec système Windows.
7- Composant: 01005/ 0201/ 0402 / 0603-5050/ diode/ triode/ SOP/ QFP/ QFN/ BGA/ LED... jusqu'à une IC maximale de 36*36 mm
8Dimension: 89Pour les appareils à commande numérique, la valeur de l'échantillon doit être égale ou supérieure à:, AC220V (50hz, phase unique); Poids net: 910 kg
9Temps de réalisation: 5-7 jours ouvrables
10Livraison: par la mer / ramassage directement à notre usine / envoi à l' entrepôt de Chine
11. Méthode de paiement: virement bancaire (T/T)
12Emballage: boîte en contreplaqué
Charmhigh chaîne YouTube: Je suis désolée.
Paramètres du TC06 de Charmhigh:
| Les dimensions |
Pour les pièces détachées, les pièces détachées sont les pièces détachées suivantes:
|
| Le poids |
900 kg |
| Énergie |
AC220V (50 Hz, phase unique), 3 kW |
| Alimentation en air |
0Pour les appareils de traitement des gaz |
| Génération de vide |
Pompes à vide intégrées |
| Quantité de tête de montage |
6 |
| Vitesse de montage |
27800 ch/h (optimale) |
| Une précision croissante |
±0,04 mm CPK≥1.0 |
| Hauteur du composant |
≤ 12 mm |
| Type de composant |
Exclusion du condensateur résistant, diode cylindrique, aluminium
Le condensateur, le SOT, le SOP, le QFP, le QFN, le BGA, etc. |
| Épaisseur de PCB |
00,6 mm à 3,5 mm |
| Taille du PCB |
Pour les véhicules à moteur électrique à combustion |
| Transporteur de PCB |
Transporteur automatique à trois voies ferrées, dispositif de support de PCB |
| Changement de buse |
Changement automatique de la buse (bibliothèque de 19 trous) |
| Système de contrôle |
Ordinateur industriel intégré (système Windows)
équipé d'un moniteur, d'un clavier et d'une souris |
| Système d'entraînement |
axes X et Y entraînés parMoteurs servo de Panasonic
|
| Système de transmission |
Des vis de mise à la terre + des guides linéaires |
| Système d'aliments |
50 piles d'alimentation standard de 8 mm NXT
(convient également pour le plateau IC et l'alimentateur à bâton) |
| Système de vision |
une caméra à mouche x 6 (taille du composant applicable: 16 mmx16 mm);
une caméra IC x 1 (taille du composant applicable: 36 mmx36 mm);
Marquez la caméra x 2 |
Liste des parties:
| Nom de l'article |
Quantité |
Nom de l'article |
Quantité |
| TC06 Machine à décaper |
1 |
Huile de lubrification |
1 |
| Des nozzles |
8 |
Filtreur |
4 |
| Boîte à outils |
1 |
Connecteur rapide |
1 |
| Carte de garantie |
1 |
Le pad de la souris |
2 |
| Manuel de l'utilisateur |
1 |
Le câble d'alimentation |
2 |
| Rapport d'essai |
1 |
Le clavier |
1 |
| Le pinceau |
1 |
Le pad de la souris |
1 |
| Une pince |
1 |
Disque LCD |
1 |

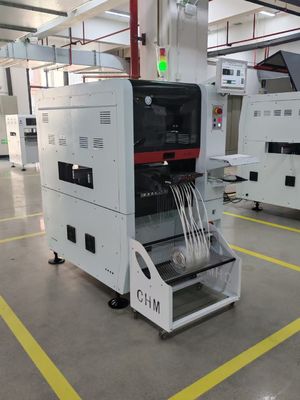

Charmhigh TC06, 6 têtes et 50 pouces:
Cette machine est compacte et adorable, mais incroyablement puissante.
Les avantages du TC06:
- Le soutien du CPK est une clé importante pour le choix d'une machine de pick and place, rendant le processus de production SMT plus stable.
-ANC: changement automatique des buses, les buses peuvent être automatiquement attribuées en fonction des composants, ce qui rend la production SMT plus intelligente et plus efficace.
-Tête de montage universelle de haute précision: une machine peut répondre aux besoins de montage de divers composants avec une grande stabilité
- Structure de base en fonte, la machine à cueillir et à placer fonctionne en douceur à grande vitesse, mieux que le marbre.
- L'axe X&Y entraîné par le servo-moteur Panasonic assure la stabilité et la précision à long terme de la machine.
Charmhigh TC06: détection de CPK réussie,TC06:CPK ≥ 1.0, le support 01005,modèle de haute précision:
Qu'est-ce que la détection du CPK?
Le CPK fait référence à l'indice de capacité de processus, il s'agit d'une mesure de la cohérence et de la précision d'une machine à cueillir et à placer dans sa production,Si le CPK est élevé, cela signifie que la machine est vraiment bonne à placer les composants exactement là où ils doivent être.et il pourrait y avoir plus d'erreurs dans le processus d'assemblage- Je...t nous indique la stabilité de la qualité de la machine pendant la fabrication.
CPK < 1: faible
1 ≤ CPK < 1.33: normalement
CPK ≥ 1.33Excellent.
Résumé: Le CPK est une mesure de la cohérence et de la précision d'une machine à cueillir et à placer dans sa production.
Échantillons de montage:
Comment choisir une buse?
Charmhigh fournit directement par usine:
Service et garantie:
La machine complète bénéficie d'une garantie d'un an à compter du moment de l'achat et d'un service à vie.
Nous fournissons toujours des pièces de rechange de machines, fourniture directe d'usine avec garantie.
Nous fournissons en ligne des services de Q/A, de dépannage et de conseils techniques.
Nous fournissons un service après-vente.Chaque machine a été testée à 100% avant de partir.
