Machine de soudure à la vague sans plomb largeur de circuit imprimé 250mm ligne de production DIP

Machine de soudure à la vague sans plomb largeur de circuit imprimé 250mm ligne de production DIP
Lead-free Wave Soldering Machine 250mm PCB Width DIP Production Line
Machine de soudure à la vague sans plomb largeur de circuit imprimé 250mm ligne de production DIP Machine de soudure à la vague sans plomb largeur de circuit imprimé 250mm ligne de production DIP Machine de soudure à la vague sans plomb largeur de circuit imprimé 250mm ligne de production DIP Machine de soudure à la vague sans plomb largeur de circuit imprimé 250mm ligne de production DIP Machine de soudure à la vague sans plomb largeur de circuit imprimé 250mm ligne de production DIP Machine de soudure à la vague sans plomb largeur de circuit imprimé 250mm ligne de production DIP

Image Grand :  Machine de soudure à la vague sans plomb largeur de circuit imprimé 250mm ligne de production DIP

Détails sur le produit:
Lieu d'origine: Chine
Nom de marque: Charmhigh
Certification: CE
Numéro de modèle: 250DS
Documents: 250DS wave soldering -Instr...on.pdf
Conditions de paiement et expédition:
Quantité de commande min: 1 pièces
Prix: $5460
Détails d'emballage: Boîte en contreplaqué
Délai de livraison: 4-8 jours
Conditions de paiement: T/T
Capacité d'approvisionnement: 100 par mois
Contact

Machine de soudure à la vague sans plomb largeur de circuit imprimé 250mm ligne de production DIP

description de
Dimension: Pour les pièces détachées: Manière de contrôle: Écran tactile
Vitesse de livraison des PCB: 0 à 1,8 m/min Mode de chauffage: air chaud
Pouvoir: 3 lignes de 5 phases, 380 V à 50 Hz Source d'air: 4 à 7 kg/cm2 12,5 L/min
Poids net: 800 kg Numéro de soudage par ondes: 2
Largeur de la carte PCB: 250 mm maximum
Mettre en évidence:

Machine à souder à ondes petites

,

Machine de soudure de vague sans plomb

,

Machine de soudage par ondes de PCB DIP

Petite machine à souder en ondes sans plomb 250DS pour la ligne de production de PCB DIP
Machine à souder en ondes sans plomb entièrement automatique
Système de soudage à ondes 250DS avancé conçu pour les lignes de production de PCB DIP, avec fonctionnement sans plomb et automatisation complète.
Principales caractéristiques et avantages
  • Convient pour la soudure de composants SMD et THT avec un design simplifié et esthétique
  • Zone de préchauffage modulaire et système de filtration avec conception à sortie directe pour une maintenance facile
  • La zone de préchauffage en deux étapes assure une courbe de chauffage stable et empêche la déformation des PCB
  • Système de pulvérisation de suivi automatique intelligent s'ajuste automatiquement à la largeur du PCB
  • Unité de contrôle logique programmable (PLC) avec programme interne de suivi de la vitesse
  • Le dispositif de nettoyage automatique de la buse de flux élimine les exigences de nettoyage manuel
  • La conception spéciale de la chambre du four en spirale empêche la production de poudre noire flottante
  • La conception unique du rail de guidage SINOEVER assure un soudage complet et en douceur des PCB
  • Technologie d'entraînement à fréquence variable pour un contrôle précis de la hauteur des pics d'onde
  • Tubes de chauffage infrarouge au nickel-chrome de stockage d'énergie pour un chauffage uniforme et une longue durée de vie
  • Des dispositifs de sécurité complets, y compris des alarmes de surchauffe et des alarmes audiovisuelles
  • Système de régulation de la vitesse variable en boucle fermée pour une utilisation stable du transport
  • La plaque de filtre à gaz d'échappement réduit la pollution par les émissions
  • Des griffes à ressorts en alliage de titane de précision pour un transport fiable des PCB
  • Système de commande PLC et écran tactile pour un fonctionnement simple et une fiabilité élevée
Spécifications techniques
Paramètre Spécification
Largeur de la carte de PCB Maximum de 250 mm
Hauteur du convoyeur de PCB 750 ± 20 mm
Vitesse du convoyeur de PCB 0 à 1,8 m/min
Durée de préchauffage 800 mm
Zones de préchauffage 2
Températures de préchauffage Température ambiante ~ 350°C
Type de soudure approprié Pâte de soudure au plomb/sans plomb
Capacité de préchauffage 5 kW
Pot de soudure à ondes 8 kW
Valeur maximale des ondes de soudure Maximum 10 mm (profondeur d'impact allant jusqu'à 30 mm)
Volume de la soudure 180 kg
Température de soudure Température ambiante ~ 320°C
Angle du convoyeur 3 à 7 degrés
Contrôle de la température PLC + PID
Réservoir de stockage de flux Maximum de 5,2 litres
Besoins en énergie Option 3P 5 câbles 380V/220V
Puissance de chauffage 12 kW
Puissance pour le fonctionnement Maximum de 5 kW
Alimentation en air 4 à 7 kg/cm2 12,5 L/min
Le poids Maximum de 600 kg
Les dimensions L2400 × W1150 × H1500
Images du produit

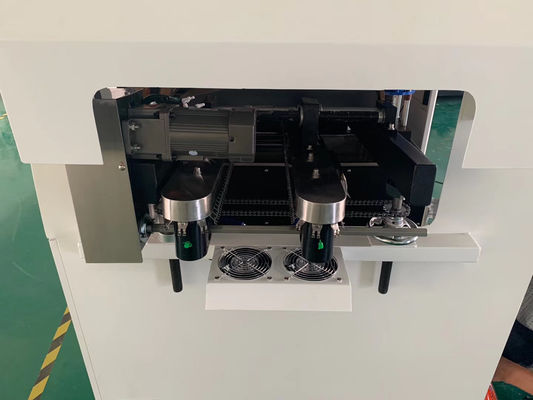

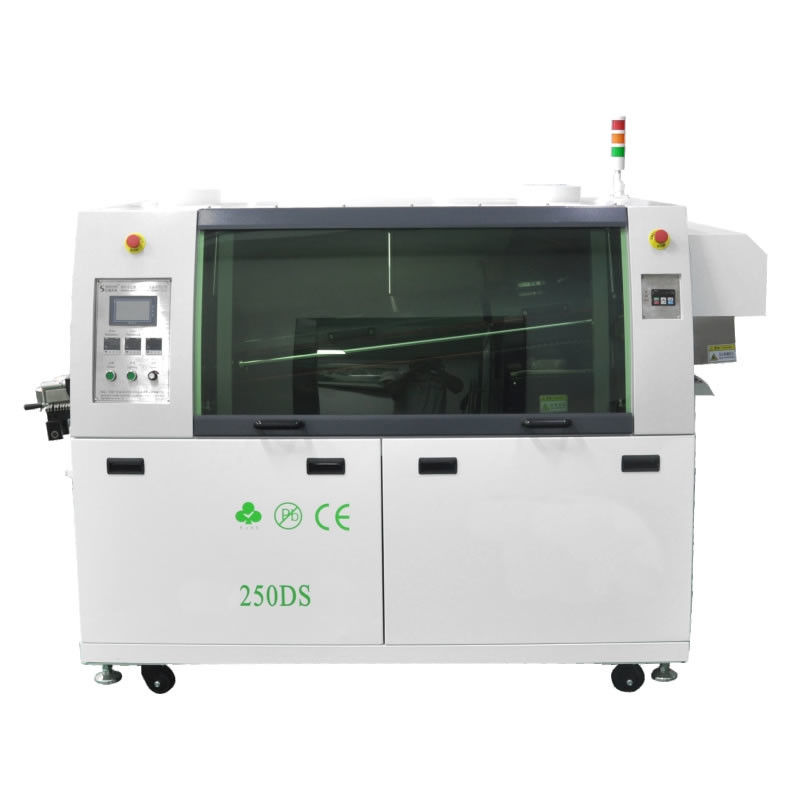

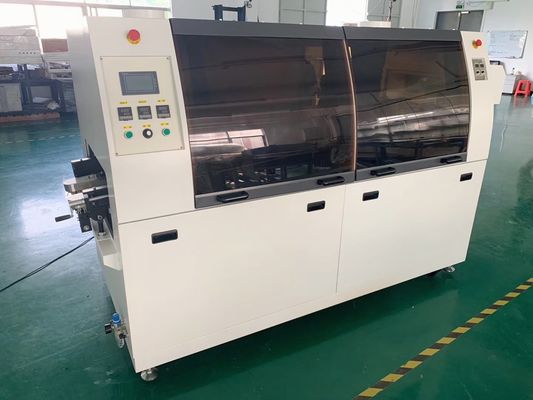

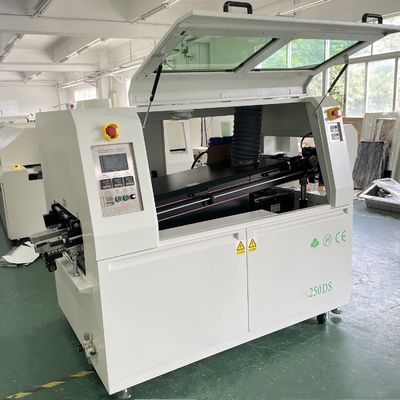

Machine de soudure à la vague sans plomb largeur de circuit imprimé 250mm ligne de production DIP 0 Machine de soudure à la vague sans plomb largeur de circuit imprimé 250mm ligne de production DIP 1
Machine de soudure à la vague sans plomb largeur de circuit imprimé 250mm ligne de production DIP 2 Machine de soudure à la vague sans plomb largeur de circuit imprimé 250mm ligne de production DIP 3
Système de convoyeur de chargement et de déchargement
Machine de soudure à la vague sans plomb largeur de circuit imprimé 250mm ligne de production DIP 4 Machine de soudure à la vague sans plomb largeur de circuit imprimé 250mm ligne de production DIP 5
Informations de contact
Contacts:Kimi Liu est là.
Compagnie:Charmhigh Technology Limited est une société privée
Pour les téléphones mobiles ou WhatsApp:+8613510675756
Votre adresse électronique:Je vous en prie.
Je suis sur YouTube. Kimi Liu Charmhigh Vidéos
Pour plus d'informations, veuillez nous contacter par e-mail. Nous vous répondrons rapidement.
Service et garantie
Garantie d'un an à compter de la date d'achat avec service à vie
Fourniture directe d'usine de pièces détachées avec garantie de qualité
Assistance technique en ligne en matière de questions/réponses et de dépannage
Service après-vente individuel
Chaque machine est testée à 100% avant expédition
