Détails sur le produit:
|
| Zone de température: | 8 (en haut 5 + en bas 3) | Taille du chauffage: | 1160*400 mm |
|---|---|---|---|
| Type de chauffage: | air chaud + IR | Dimension: | Les dimensions sont de 1600 mm x 734 mm x 567 mm. |
| Plage de régulation de la température: | Température ambiante 350°C | Poids net: | 130 kg |
| Énergie électrique: | Pour les appareils à commande numérique | Mode de régulation de la température: | Contrôle en boucle fermée PID |
| Mettre en évidence: | Le four de reflux SMT 1160*400 mm,Forneau à reflux SMT sans plomb,Machine à souder par chauffage BGA |
||
Le four de soudage BGA sans plomb de la zone de température 8 SMT 1160*400 mm Puhui T980
Écran tactile, 3 phases 5 lignes 220V / 380V, déclaration CE
Paramètres techniques:
| Modèle | T-980 |
| Quantité de zone de chauffage | Supérieur5/inférieur3 |
| La longueur de la zone de chauffage | 1160 mm |
| Le type de chauffage | IR et chauffage à air chaud |
| Quantité de la zone de refroidissement | 1 |
| Largeur maximale du PCB | 400 mm |
| La direction de fonctionnement | gauche→droite |
| Options de livraison | Transmission nette + transmission en chaîne |
| La vitesse du convoyeur | Pour les véhicules à moteur à combustion |
| L'alimentation électrique | Pour les appareils à commande numérique |
| Puissance maximale | 13.2 kW |
| Puissance moyenne | 7.0 kW |
| Temps de chauffage | Une vingtaine de minutes. |
| Plage de régulation de la température | Température ambiante 350°C |
| Mode de régulation de la température | Contrôle en boucle fermée PID |
| Précision du contrôle de la température | ± 1°C |
| Déviation de la répartition de la température des PCB | ±2°C |
| Dimensions globales | Pour les pièces détachées |
| Poids net | 130 kg |
Caractéristiques:
1. T-980 sélectionne la technologie de commande IR et chauffage à air chaud, équipé d'une roue de vent de conception spéciale, la stabilité de vitesse et la température uniforme,pour le soudage continu des composants LED et BGA.
2Équipé d'un système de chauffage de type ramper et d'un système de chauffage à 8 zones de température, chaque zone de température utilise un contrôle PID indépendant et un type de chauffage ascendant-descendant,peut rendre la température intérieure plus précise et bien proportionnée, il suffit de prendre environ 20 minutes peut laisser chauffer à la température de travail de la température ambiante.
3Le type de chauffage par ondes de température intelligent, la sélection des ondes de capacité surdimensionnée, ont huit ondes de température peuvent satisfaire diverses exigences technologiques de soudage.
4La technologie programmable, préréglage de la fonction de stockage de la mémoire d'onde de température, peut compléter le processus de soudage automatiquement.
5. adopte la mesure de la température thermocouple, ajoute le circuit de compensation, rend la mesure de la température plus précise, l'onde plus parfaite.
6. Utilise la technologie de contrôle de température intelligent PID; rend le contrôle de température plus précis.Adopte la sortie sans contact du relais d'état solide à courant élevé importé peut éviter efficacement les dommages du circuit imprimé ou du circuit imprimé en raison du réchauffement rapide ou ininterrompu, rendre l'ensemble du processus de soudage plus scientifiquement sûr.
7Le système de transmission adopte un moteur pas à pas et un pilote de moteur pas à pas, qui fonctionne de manière stable avec une plage de vitesse réglable de 0 à 600 mm / min, 2 mm / s à 12 mm / s.
8Il adopte une structure de roue indépendante et un soutien en acier inoxydable spécial, résistant à l'usure durable fonctionne en douceur, la précision de la vitesse peut atteindre ± 10 mm/min.
9. zone de refroidissement indépendante, pour assurer le PCB à basse température lorsqu'il est sorti du four.
10.Adoptant une technologie de contrôle à écran tactile avancée qui intègre le fonctionnement de la machine, l'affichage des fonctions et la surveillance, rendant l'affichage de l'état de travail plus intuitif, le processus de chauffage plus clair,et plus pratique à utiliser.Faciliter la mise à niveau des produits.
11Conception ergonomique, pratique et facile à utiliser.
12. Les modes de préchauffage:
(1) Préchauffage séquentiel: allumage des zones de chauffage par tour.
(2) Préchauffage synchrone: allumage simultané des zones de chauffage.

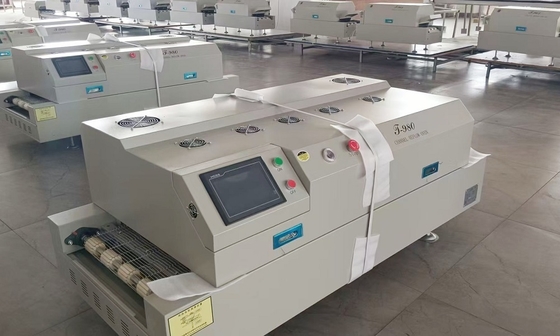

T980 Images du four à reflux:
La garantie:
La machine complète a une durée de garantie de1 an à compter du moment de l'achat et service à vie
Les prix de l'approvisionnement en matières premières et de l'approvisionnement en matières premières à long terme.(à l'exception des dommages artificiels)
Nous fournissons un service de conseil technique et de dépannage en ligne.
Si votre machine ou pièce de machine est défectueuse lors du transport, veuillez prendre des photos et envoyer à notre e-mail, nous vous ferons rapidement le placement des pièces endommagées.
Chaque machine est testée à 100% avant de partir.
