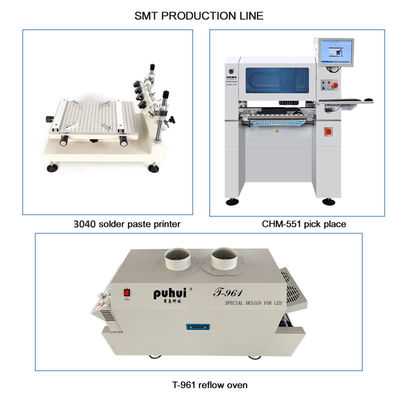

Chaîne de production de SMT de haute précision :
Imprimante de 3040 pochoirs, CHM-550 SMT Chip Mounter, four T961 de ré-écoulement
La petite chaîne de production de SMT, configuration élevée, le composant minimum 0201 a soutenu
1. Paramètres techniques de l'imprimante 3040 de pochoir
| Type : |
Manuel |
| G.W : |
23kg |
| Secteur maximum d'impression : |
250*400mm |
| Taille de emballage : |
L 66cm*W 50cm*H 28cm |
2. machine CHM-550 de transfert
| Dimensions |
980 (L) x1050 (W) x880mm (H) |
| Poids |
190kg |
| Alimentation d'énergie |
AC220V (50Hz, monophasé), 2.1kW |
| Alimentation en air |
0.5MPa | 0.6MPa |
| Génération de vide |
Générateur de vide du Japon PISCO |
| Montage de la tête |
4 têtes |
| Montage de la vitesse |
6000cph (optimal) |
| Montage de l'exactitude |
±50μm@μ±3σ/chip |
| Exactitude de contrôle |
5μm |
| Taille composante |
12mm |
| Type composant |
0201/0402/0603~5050/SOT/SOP/QFP/QFN/BGA, etc.
(résistance/condensateur/diode/triode/LED/IC, etc.)
|
| Épaisseur de carte PCB |
0.6mm~3.5mm |
| Taille de carte PCB |
400mm (L) x300mm (W) |
| La livraison de carte PCB |
Manuellement |

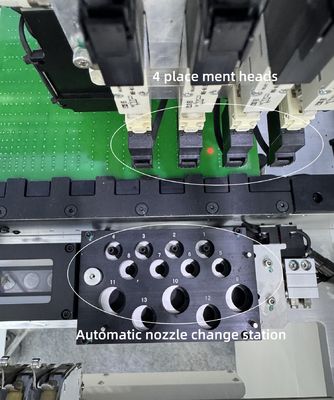

| Changement de bec |
Changement automatique de bec (bibliothèque de bec 13-hole) |
| Système de contrôle |
Ordinateur industriel intégré (système de Windows)
équipé du moniteur, du clavier, et de la souris
|
| Système d'entraînement |
Axe des ordonnées de X& conduit par les moteurs servo ; adoption de l'accélération et de la décélération flexibles de S-courbe |
| Système de transmission |
Vis de boule + guide linéaire |
| Système de alimentation |
50 fentes pneumatiques/électriques de norme de Yamaha 8mm de conducteur
(aussi approprié au plateau d'IC + au bâton/au tube/au conducteur de vibration)
|
| Système de vision |
Caméra X 4 d'instantané (taille composante applicable : 14mmx14mm) ;
Caméra X 1 d'IC (taille composante applicable : 25mmx25mm) ;
Caméra X 2 de marque
|
3. Paramètres T961 :
| Modèle |
T-961 |
| La quantité de chauffage de zone |
upper3/down3 |
| La longueur de la zone de chauffage |
730mm |
| Le type de chauffage |
sirocco de niveau intelligent et chauffage infrarouge rapide |
| La quantité de zone de refroidissement |
1 |
| Largeur maximum de panneau de carte PCB |
230mm |
| La direction d'opération |
left→right |
| Options de la livraison |
Transmission nette de transmission&chain |
| La vitesse de la bande de conveyeur |
0-290mm/min |
| L'alimentation d'énergie |
220V 50/60Hz |
| Puissance de crête |
3.5KW |
| De chauffage temps |
Autour de 7mins |
| Chaîne de contrôle de température |
Salle temperature-300 |
| Mode de contrôle de température |
Contrôle en circuit fermé de PID |
| Exactitude de contrôle de température |
±1 |
| Déviation de distribution de la température de carte PCB |
±2 |
| Dimensions hors-tout |
1000×466×445mm |
| Poids de machine |
70KG |
Photos de détail :
Imprimante manuelle 3040 de pochoir, pour la carte PCB de double couche :
Four sans plomb du ré-écoulement T960, une plus grande taille de chauffage 730x230mm, pour la carte PCB de double couche :
La meilleure ligne de SMT de combinaison, nous la recommandons ! Achetez svp avec confiance.
Approvisionnement d'usine de Charmhigh, avec la garantie de la qualité.
Bonne note :
La machine de transfert du smt CHM-550 doit seulement relier la source extérieure d'air qui est préparée par vous-même, n'a besoin non de l'autre substance.
La machine a passé le QC a passé avant bateau.
Nous fournissons le service après-vente opportun, chaque machine 100% examiné bien avant le bateau. Veuillez l'acheter avec confiance.
Appréciez avec votre machine de transfert !
Service et garantie :
La machine complète a une période de garantie de 1 an dès le service d'achat et de vie.
Nous fournissons toujours des pièces de rechange de machine, approvisionnement direct fiable d'usine.
Nous fournissons Q/A en ligne et service de soutien et technique de dépannage de conseil.
Fournissez un à un service après-vente. Chaque machine 100% examiné bien avant le bateau.
