CHMT48VB 58pcs Feeders All In One Machine Desktop Pick And Place Machine Small SMT Machine
Conducteurs tous de CHMT48VB 58pcs dans une machine de SMT de machine de transfert de bureau de machine petite Conducteurs tous de CHMT48VB 58pcs dans une machine de SMT de machine de transfert de bureau de machine petite Conducteurs tous de CHMT48VB 58pcs dans une machine de SMT de machine de transfert de bureau de machine petite Conducteurs tous de CHMT48VB 58pcs dans une machine de SMT de machine de transfert de bureau de machine petite

Image Grand :  Conducteurs tous de CHMT48VB 58pcs dans une machine de SMT de machine de transfert de bureau de machine petite

Détails sur le produit:
Lieu d'origine: LA CHINE
Nom de marque: Charmhigh
Certification: CE
Numéro de modèle: CHMT48VB
Conditions de paiement et expédition:
Quantité de commande min: 1
Prix: $5200 including shipping
Détails d'emballage: BOÎTE EN BOIS D'EXPORTATION STANDARD
Délai de livraison: 1-3 jours ouvrables
Conditions de paiement: T/T, Western Union
Capacité d'approvisionnement: 100 par mois

Conducteurs tous de CHMT48VB 58pcs dans une machine de SMT de machine de transfert de bureau de machine petite

description de
Conducteur: letf : 29pcs ; droite : 29pcs (58pcs total) tête de placement: 2pcs
Becs: bec 4 (Juki) Vitesse: 3000cph avec la vision ; sans vision 5000cph
Exactitude: 0.025mm Système: Système Linux inclus
Type: Machine tout-en-un, pas moniteur externe du besoin ou PC Max Component: 5mm
Surligner:

Petite SMT machine de CHMT48VB

,

58pcs conducteurs tout dans une machine

,

Petite SMT machine de Charmhigh

Machine de transfert de bureau de Charmhigh de conducteurs de CHMT48VB 58pcs (double pile)

CE anglais de transfert avancé de version de la machine 110v 220V passé

Très approprié à la petits production par lots et prototypage !



Description :

Ce CHMT48VB est une version de mise à jour de CHMT48VA, qui a inclus de doubles conducteurs latéraux avec 58pcs total (gauche 29pcs + 29pcs droit). C'est machine tout-en-un, aucun besoin acheter toutes les autres pièces, machine prête pour le travail après que vous ayez reçu.

Le système d'opération est identique que CHMT48VA et lui peuvent installer des genres plus différents de matériaux, utilisant 502---507 genres différents de becs de Juki, appropriés à 0402,0603,0805-5050, à CONCESSION, à QFN, à LQFP144, à diode, à transistor, à BGA… etc., qui peuvent satisfaire plus de demande de clients.
Approprié à aux constructeurs de prototype, les amateurs, les lotisseurs, et les groupes de développement et la production par lots faible d'usines.



Vidéo fonctionnante de CHMT48VB de client :

www.youtube.com/watch?v=qu-O6umaNHE

www.youtube.com/watch?v=xF7N4crTOtQ (Suède)

www.youtube.com/watch?v=wYl5Az9xgec (Chine)

CHMT48VB plaçant IC :
www.youtube.com/watch?v=I-g8x98jmz0



Caractéristiques de Charmhigh CHMT48VB :

Modèle CHM-T48VB
Secteur de carte PCB 10mm*10mm - 355mm*355mm
Voyage DE X/Y d'axe 510*460mm
Gamme de déplacement d'axe de Z 15mm (le composant le plus élevé 5mm)
Têtes de placement 2pcs, vient avec 4 becs
Conducteurs

Conducteur 58pcs de bande magnétique (gauche 29pcs + 29pcs droits)
(8mm=44pcs, 12mm=8pcs, 16mm=4pcs, 24mm=2pcs,)
Le volume avant IC feeder=14pcs, plateau 20pcs d'IC de douane

Conducteur de tube (conducteur de vibration, facultatifs)

Système de vision Chaîne maximum 22*22mm de vision de deux caméras (vers le haut et en bas des caméras)
Commande Le système servo de pas d'entraînement de contrôle en circuit fermé, ne veillent jamais à perdre l'étape
Détection d'auto-retour d'axe de Z Oui, il empêchent la rupture de becs
Tirez l'auto-retour de goupille Oui, il empêchent la rupture d'aiguille
Fuite de méthode de dépistage matérielle Nettoyez à l'aspirateur la détection, détection de vision
Écran tactile écran tactile d'industrie de 7 pouces
Conseil principal Conseil principal d'industrie indépendante de recherches
Système Système Linux inclus
Montage de la vitesse 4000cph (vision) ; 3000cph (vision dessus)
Montage de la précision ±0.025mm
Composants 0402-5050, CONCESSION, QFN etc.
Dimension de machine L 960mm* W 705mm* H 335mm
Pompe à vide -92KPA (2pcs, élément, type muet)
Source extérieure d'air Aucun besoin (pompe à vide muette 2pcs d'élément de machine)
PC externe Aucun PC externe du besoin (il a l'ordinateur d'élément)
Tension 220VAC (110VAC), 50Hz/60Hz
Poids net 68kg
Poids brut 85kg/116*80*52cm



Avantage compétitif :

1. Le logiciel commode, le système Linux inclus de la machine, conseil principal d'industrie stable, opération indépendante, aucun ordinateur externe du besoin, opération plus facile et plus commode, apprennent rapidement.
2. l'écran tactile de Dans-construction, aucun moniteur externe du besoin, pièce a économisé, une opération plus commode, souris d'USB a soutenu aussi bien.
3. Deux les caméras dessus et bas de vision, corrigent la position de chacun des composants, vous peuvent regarder l'image de vision de l'écran pour le chaque des composants. (taille composante maximum 22*22mm)
4. Il a le montage de fixage flexible de carte PCB, approprié à la taille différente de la carte PCB.
5. Il a soutenu le plateau fait sur commande d'IC, plateau d'IC peut être fixé sur la table de machine.
6. Deux têtes de montage avec des becs de 2pcs Juki, bec de Juki à l'intérieur d'aimant, ainsi lui peuvent être enlevées par le doigt, aucun besoin de démonter avec la clé, équipe le degré d'un gicleur de l'angle -180 de rotation avec +180 degrés.
7. la machine tout-en-un, les conducteurs 29pcs inclus dans la machine, aucun besoin d'acheter d'autres pièces, machine est prête à travailler.
8. détection d'axe de Z, aiguille de la traction de la machine automatiquement de retour à l'origine pour éviter des becs cassés.
9. appui composant 5mm de hauteur maximum.
10. contrôle en circuit fermé, X, axe des ordonnées avec l'encodeur, pas hors d'étape.
11. la carte PCB calibrée par la position de deux composants, puis les composants de repos seront calibrés automatiquement.
12. Avec la détection de vide, avec l'alimentation automatique, si un composant sucent tordu, il le jettera automatiquement pour déposer le secteur, sélectionnent alors un neuf pour monter encore.
13. Avec la détection, la caméra de vision angle composant et endroit de correction automatique sur endroit de panneau de carte PCB le bon. Si les têtes ne sélectionnant pas vers le haut des composants, caméra le détecteront et retourneront pour sélectionner encore, 3 fois ne sélectionnant pas, machine n'alarmeront et arrêteront, après matériel d'approvisionnement, alors continuent fonctionner, aucun besoin de recommencer encore.
14. Venez avec l'outil de converti (version de PC), éditez le dossier de travail dans le dossier de travail d'ordinateur et de charge dans la machine par le port USB, rapide et commode.
15. Conseils panelized par appui.
16. Si vous n'avez pas le dossier de carte PCB, vous pouvez créer un dossier de travaux récents pour programmer dans la machine directement.
17. Pas à pas de soutien.
18. La coupe de soutien attache du ruban adhésif au matériel matériel en vrac de tube.

Pourquoi choisissez Charmhigh ?



la conception 1.Professional et la pièce ont économisé.
2. Opération conviviale, pas ingénieur professionnel de SMT du besoin, dispositif d'entrée de gamme
3.One machine - opération intégrée, pas pompe du besoin ou PC supplémentaire ou toute installation de soutien.
4.Cost efficaces, ramènent des dépenses au propre une chaîne de production complètement automatique professionnelle de SMT.
5. Il est très commode au remplacement de machine de changement, facile à fixer par individu.
6.International exprès avec le service porte-à-porte, la livraison des jours 6-8 ouvrables.
7.Especially pour la recherche et développement de laboratoire, pour protéger votre propres conception et brevet.
l'égal de la machine 8.One à 5 le personnel de soudure, efficace beaucoup plus haut que le travail manuel, facile contrôlent et coût-sauvé. Bon pour la production par lots faible.
9.Charmhigh est approvisionnement d'usine, toutes nos pièces de machine sont recherchées et fabriquantes par nous-mêmes. les pièces de rechange d'Après-service ne s'arrêtent jamais.
10. Charmhigh est un fabricant professionnel de machine de transfert de SMT depuis, le premier p&p libéré en 2011. Tout le logiciel recherché par nous-mêmes, si bon service d'après-vente.



Accessoires standard pour CHMT48VB :

1) Machine de transfert CHMT48VB 1
2) total 4pcs (503, 504, 505 de bec de Juki, taille 506)
3) conducteur 1 de 8G USB
4) cordon de secteur 1
5) aiguille 2 de traction
6) solénoïde pour la traction pin1
7) le positionnement de caméra ajustent le panneau noir 1
8) clef à six pans 6
9) brucelles 1
10) brosse 1
11) Stylo pour l'écran tactile 1
12) Montage pour le plateau 4 d'IC
13) Graisse 1
  Conducteurs tous de CHMT48VB 58pcs dans une machine de SMT de machine de transfert de bureau de machine petite 0
Conducteurs tous de CHMT48VB 58pcs dans une machine de SMT de machine de transfert de bureau de machine petite 1


La caméra dessus et bas, s'assurent chaque endroit composant très précis :
   Conducteurs tous de CHMT48VB 58pcs dans une machine de SMT de machine de transfert de bureau de machine petite 2

Le moteur DE X/Y d'axe avec l'encodeur, contrôle en circuit fermé, veillent à ne pas perdre des étapes :
 Conducteurs tous de CHMT48VB 58pcs dans une machine de SMT de machine de transfert de bureau de machine petite 3


Plateau fait sur commande d'IC :
  Conducteurs tous de CHMT48VB 58pcs dans une machine de SMT de machine de transfert de bureau de machine petite 4

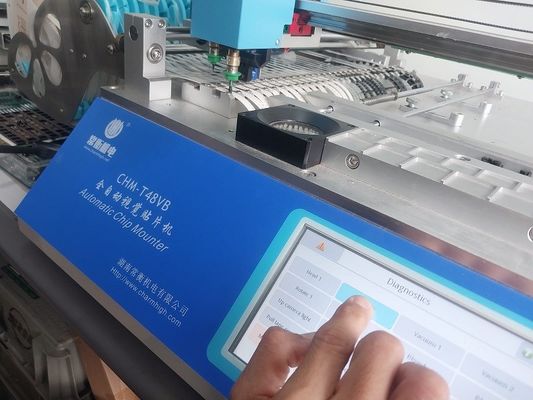

L'écran tactile, industrie a inclus le contrôle de système Linux :
   Conducteurs tous de CHMT48VB 58pcs dans une machine de SMT de machine de transfert de bureau de machine petite 5


Becs de Juki, opearation très facile, aimant à l'intérieur, aucun besoin d'utiliser la clé pour abaisser :
  Conducteurs tous de CHMT48VB 58pcs dans une machine de SMT de machine de transfert de bureau de machine petite 6



Emballage sûr :
Conducteurs tous de CHMT48VB 58pcs dans une machine de SMT de machine de transfert de bureau de machine petite 7



ÉCHANTILLONS :

Conducteurs tous de CHMT48VB 58pcs dans une machine de SMT de machine de transfert de bureau de machine petite 8

Conducteurs tous de CHMT48VB 58pcs dans une machine de SMT de machine de transfert de bureau de machine petite 9



Note de Kidnly :

La machine de transfert est l'ensemble complet avec tous les accessoires inclus dans le paquet, QC a passé.

C'est machine tout-en-un, prête à employer !

Vous pouvez l'employer quand vous le recevez. Le bon support technique après-vente, l'achètent svp avec confiance.

Appréciez avec votre machine de transfert !



Service et garantie :

La machine complète a une période de garantie de 1 an dès le service d'achat et de vie.

Nous fournissons toujours des pièces de rechange de machine, approvisionnement direct fiable d'usine.

Nous fournissons Q/A en ligne et service de soutien et technique de dépannage de conseil.

Fournissez un à un service après-vente. Chaque machine 100% examiné bien avant le bateau.
