Machine de soudure à vague automatique sans plomb Charmhigh 250DS pour assemblage de circuits imprimés

Machine de soudure à vague automatique sans plomb Charmhigh 250DS pour assemblage de circuits imprimés
Charmhigh 250DS Lead-Free Automatic Wave Soldering Machine for PCB Assembly
Machine de soudure à vague automatique sans plomb Charmhigh 250DS pour assemblage de circuits imprimés Machine de soudure à vague automatique sans plomb Charmhigh 250DS pour assemblage de circuits imprimés Machine de soudure à vague automatique sans plomb Charmhigh 250DS pour assemblage de circuits imprimés Machine de soudure à vague automatique sans plomb Charmhigh 250DS pour assemblage de circuits imprimés Machine de soudure à vague automatique sans plomb Charmhigh 250DS pour assemblage de circuits imprimés

Image Grand :  Machine de soudure à vague automatique sans plomb Charmhigh 250DS pour assemblage de circuits imprimés

Détails sur le produit:
Lieu d'origine: LA CHINE
Nom de marque: Charmhigh
Certification: CE
Numéro de modèle: 250DS
Documents: 250DS wave soldering -Instr...on.pdf
Conditions de paiement et expédition:
Quantité de commande min: 1pcs
Prix: $5460
Détails d'emballage: Boîte en contreplaqué
Délai de livraison: 4 à 7 jours
Conditions de paiement: TT; Wester union
Capacité d'approvisionnement: 100 par mois
Contact

Machine de soudure à vague automatique sans plomb Charmhigh 250DS pour assemblage de circuits imprimés

description de
Méthode de contrôle: Contact Screen+PLC Largeur de la carte PCB: 50 à 250 mm (W)
La vague no.: 2 pièces; longueur 800 mm Poids net: 550 kg
Dimension: 2600*1200*1700 mm Vitesse du convoyeur: Pour les véhicules à moteur à combustion
Mettre en évidence:

Équipement de soudage par ondes de PCB

,

Machine automatique de soudage par ondes pour PCB

,

Machine de soudage par ondes de PCB sans plomb

Charmhigh 250DS machine à souder automatique à ondes
Système de soudage par ondes sans plomb pour assemblage de circuits imprimés en ligne de production DIP
Principales caractéristiques et avantages
  • Convient à la fois pour le soudage des composants SMD et THT avec une conception rationalisée et esthétique
  • Zone de préchauffage modulaire et système de filtration avec conception à sortie directe pour une maintenance facile
  • La zone de préchauffage en deux étapes assure une courbe de chauffage stable et empêche la déformation des PCB
  • Système de pulvérisation de suivi automatique intelligent s'ajuste aux variations de largeur du PCB
  • Contrôleur logique programmable (PLC) avec suivi de vitesse interne pour optimiser le temps de pulvérisation
  • Dispositif de nettoyage automatique de la buse de flux élimine les besoins en maintenance manuelle
  • La conception spéciale de la chambre de four en spirale réduit la déformation thermique et l'oxydation
  • La conception unique du rail de guidage assure une soudure et une transmission complète et fluide des PCB
  • Technologie d'entraînement à fréquence variable pour un contrôle précis de la hauteur des pics d'onde
  • Tubes de chauffage à infrarouge au nickel-chrome à haute efficacité énergétique et à longue durée de vie
  • Des dispositifs de sécurité complets, y compris les alarmes de surchauffe et le freinage d'urgence
  • Système de régulation de la vitesse variable en boucle fermée pour une utilisation stable du transport
  • La plaque de filtre à gaz d'échappement réduit la pollution par les émissions et simplifie le nettoyage
  • Des griffes à ressorts en alliage de titane de précision pour le transport fiable et antiadhésif de PCB
  • Interface de commande PLC et écran tactile conviviale pour un fonctionnement facile
Spécifications techniques
Paramètre Spécification
Largeur de la carte de PCB Maximum de 250 mm
Hauteur du convoyeur de PCB 750 ± 20 mm
Vitesse du convoyeur de PCB 0 à 1,8 m/min
Durée de préchauffage 800 mm
Zones de préchauffage 2
Températures de préchauffage Température ambiante ~ 350°C
Compatibilité avec le type de soudure Pâte de soudure au plomb/sans plomb
Capacité de préchauffage 5 kW
Pot de soudure à ondes 8 kW
Valeur maximale des ondes de soudure Maximum 10 mm (profondeur d'impact allant jusqu'à 30 mm)
Volume de la soudure 180 kg
Température de soudure Température ambiante ~ 320°C
Angle du convoyeur 3 à 7 degrés
Contrôle de la température PLC + PID
Réservoir de stockage de flux Maximum de 5,2 litres
Besoins en énergie Option 3P 5 fils 380V/220V
Puissance de chauffage 12 kW
Puissance de fonctionnement Maximum de 5 kW
Alimentation en air 4 à 7 kg/cm2, 12,5 L/min
Le poids Maximum de 600 kg

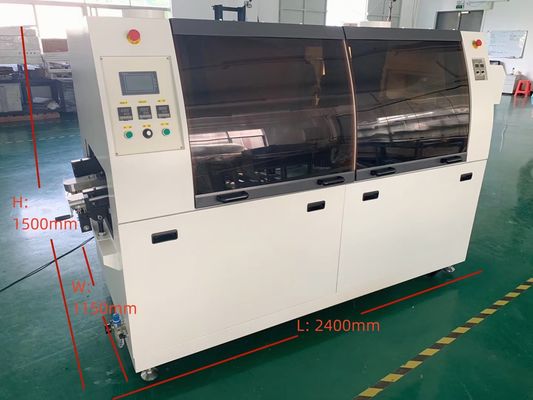

Les dimensions L2400 * W1150 * H1500
Images du produit

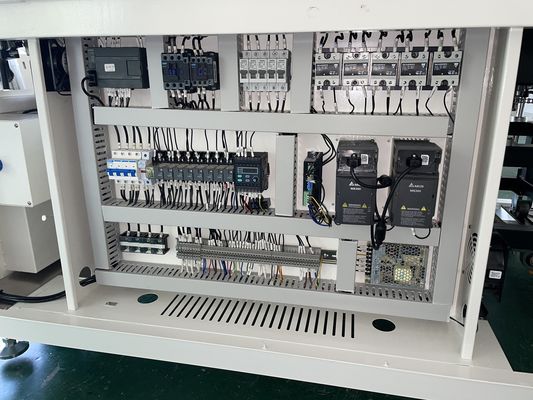

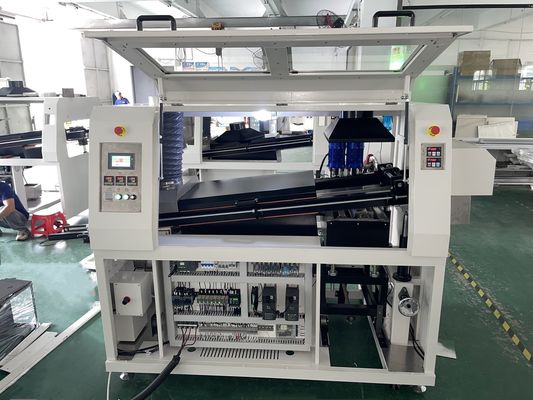

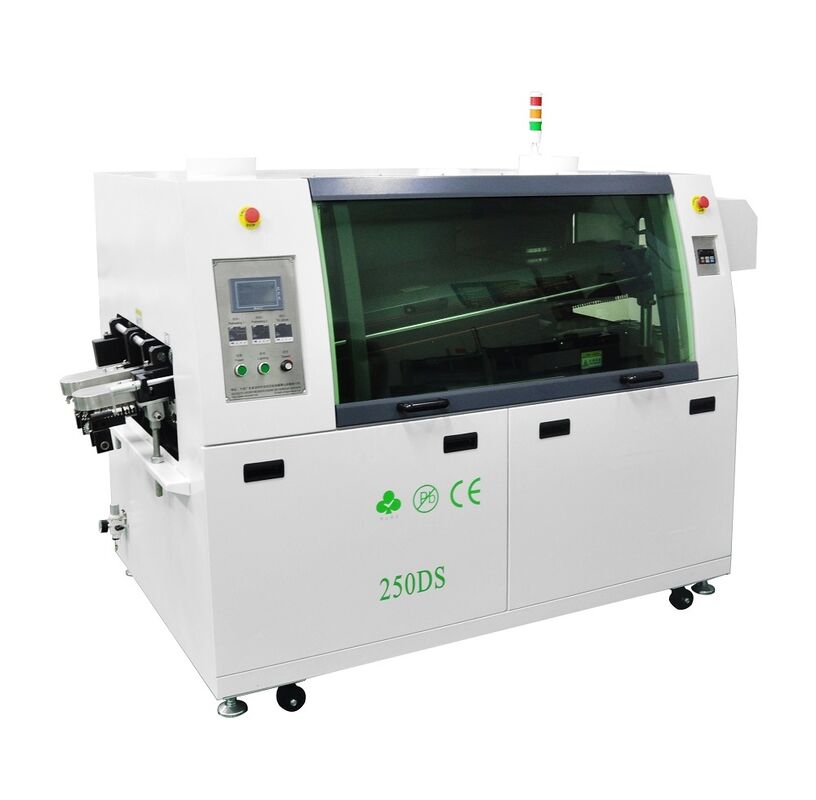

Machine de soudure à vague automatique sans plomb Charmhigh 250DS pour assemblage de circuits imprimés 0 Machine de soudure à vague automatique sans plomb Charmhigh 250DS pour assemblage de circuits imprimés 1 Machine de soudure à vague automatique sans plomb Charmhigh 250DS pour assemblage de circuits imprimés 2 Machine de soudure à vague automatique sans plomb Charmhigh 250DS pour assemblage de circuits imprimés 3 Machine de soudure à vague automatique sans plomb Charmhigh 250DS pour assemblage de circuits imprimés 4 Machine de soudure à vague automatique sans plomb Charmhigh 250DS pour assemblage de circuits imprimés 5 Machine de soudure à vague automatique sans plomb Charmhigh 250DS pour assemblage de circuits imprimés 6
Options de chargement et de déchargement
Machine de soudure à vague automatique sans plomb Charmhigh 250DS pour assemblage de circuits imprimés 7
Assistance et coordonnées
Kimi Liu est là.
Charmhigh Technology Limited est une société privée
Le numéro de téléphone: +8613510675756
Le courriel: kimi@charmhigh-tech.com
Pour plus d'informations, veuillez nous contacter par e-mail.
Notre usine de fabrication
Machine de soudure à vague automatique sans plomb Charmhigh 250DS pour assemblage de circuits imprimés 8
