Tous dans un système Linux inclus par machine de transfert de CHMT48VA Benchtop SMT

Tous dans un système Linux inclus par machine de transfert de CHMT48VA Benchtop SMT
Tous dans un système Linux inclus par machine de transfert de CHMT48VA Benchtop SMT Tous dans un système Linux inclus par machine de transfert de CHMT48VA Benchtop SMT Tous dans un système Linux inclus par machine de transfert de CHMT48VA Benchtop SMT

Image Grand :  Tous dans un système Linux inclus par machine de transfert de CHMT48VA Benchtop SMT

Détails sur le produit:
Lieu d'origine: LA CHINE
Nom de marque: Charmhigh
Certification: CE
Numéro de modèle: CHMT48VA
Conditions de paiement et expédition:
Quantité de commande min: 1
Prix: $3980
Détails d'emballage: Boîte en bois
Délai de livraison: 1-2 jours
Conditions de paiement: T/T, Paypal, Western Union
Capacité d'approvisionnement: 200 PAR MOIS

Tous dans un système Linux inclus par machine de transfert de CHMT48VA Benchtop SMT

description de
Conducteur: 29pcs (8mm-22pcs, 12mm-4pcs, 16mm-2pcs, 24mm-1pcs) tête de placement: 2pcs se dirige avec des becs de juki
Composants de soutien: 0402,0603-5050, CONCESSION, QFN etc. Vitesse: cph 3000 avec la vision
Précision: 0.025mm Taille de carte PCB: 10*10mm | 355mm (L)×355mm (W)
Surligner:

CHMT48VA a inclus le système Linux

,

Machine de transfert de Benchtop

,

Machine de transfert de CHMT48VA SMT

Tout-en-un, dans l'ordinateur de système Linux industriel de construction, double système de CCD de caméra de vision
Machine de transfert de bureau de la machine PNP de CHM-T48VA SMT
 certificat anglais de la CE de version de 110v 220V

Directement lien d'achat de magasin d'Aliexpress :
https://www.aliexpress.com/item/32502909690.html?spm=2114.12010612.8148356.5.2d2032dcu4dcYa

Paypal a également soutenu, notre compte de Paypal est : sales@charmhigh-tech.com


Veuillez se référer au lien visuel en tant que ci-dessous :
Client travaillant de CHMT48VA de Belgique :

www.youtube.com/watch?v=HiQF7R4X3UE

Machine de transfert CHMT48VA plaçant la LED :

www.youtube.com/watch?v=-tLj0SrvEMw



Caractéristiques de CHMT48VA :





Paramètre technique pour
CHMT48VA

Dimension

L 960mm*W 705mm*H 335mm

Secteur de carte PCB

10*10~355*355mm

Voyage DE X/Y d'axe

400*460mm

Gamme de mouvement d'axe de Z

15mm

Tête de transfert

2pcs

Montage de la vitesse

Avec la vision 3000~4000cph ; sans vision
 6000cph-7000cph (note : le cph signifie la puce par heure)

Précision fonctionnante

±0.025mm

Pile

pile 8mm=22 ; pile 12mm=4 ; pile 16mm=2 ;
 pile 24mm=1 ; Pile de l'avant IC=12 ;
 Pile définie par l'utilisateur d'IC tray=20

Pompe à vide

dans-construction 2pcs (muet)

Système de vision

Vers le haut de la vue et regardez vers le bas les doubles caméras

Système informatique à l'intérieur

Système Linux à l'intérieur, très stable, aucun PC externe du besoin

Logiciel au dossier du genterate CSV

Par Protel 99SE ; Concepteur d'Altium

Dossiers de soutien

dossier de .csv

Écran tactile

7' “écran tactile d'industrie (de 15.6cm*9.3cm)

Programmes de soutien

0402,0603,0805,1206,1210,3528,5050, SO-16, SOT-23, SOT-89, TO-252, CONCESSION, QFN, LQFP….différents genres d'IC (taille maximum 22*22mm)

Tension

C.A. 110V/220V, 50/60HZ (approvisionnement la prise pour votre pays)

Poids brut

73kg (avec l'emballage de boîte en bois)




Avantages :
1. le logiciel commode, le système Linux inclus de la machine, conseil principal d'industrie stable, opération indépendante, aucun ordinateur externe du besoin, opération plus facile et plus commode, apprennent rapidement.
2. l'écran tactile de Dans-construction, aucun moniteur externe du besoin, pièce a économisé, une opération plus commode, souris d'USB a soutenu aussi bien.
3. Deux les caméras dessus et bas de vision, corrigent la position de chacun des composants, vous peuvent regarder l'image de vision de l'écran pour le chaque des composants. (taille composante maximum 22*22mm)
4. Il a le montage de fixage flexible de carte PCB, approprié à la taille différente de la carte PCB.
5. Il a soutenu le plateau fait sur commande d'IC, plateau d'IC peut être fixé sur la table de machine.
6. Deux têtes de montage avec des becs de 2pcs Juki, bec de Juki à l'intérieur d'aimant, ainsi lui peuvent être enlevées par le doigt, aucun besoin de démonter avec la clé, équipe le degré d'un gicleur de l'angle -180 de rotation avec +180 degrés.
7. la machine tout-en-un, les conducteurs 29pcs inclus dans la machine, aucun besoin d'acheter d'autres pièces, machine est prête à travailler.
8. détection d'axe de Z, aiguille de la traction de la machine automatiquement de retour à l'origine pour éviter des becs cassés.
9. appui composant 5mm de hauteur maximum.
10. contrôle en circuit fermé, X, axe des ordonnées avec l'encodeur, pas hors d'étape.
11. la carte PCB calibrée par la position de deux composants, puis les composants de repos seront calibrés automatiquement.
12. Avec la détection de vide, avec l'alimentation automatique, si un composant sucent tordu, il le jettera automatiquement pour déposer le secteur, sélectionnent alors un neuf pour monter encore.
13. Avec la détection, la caméra de vision angle composant et endroit de correction automatique sur endroit de panneau de carte PCB le bon. Si les têtes ne sélectionnant pas vers le haut des composants, caméra le détecteront et retourneront pour sélectionner encore, 3 fois ne sélectionnant pas, machine n'alarmeront et arrêteront, après matériel d'approvisionnement, alors continuent fonctionner, aucun besoin de recommencer encore.
14. Venez avec l'outil de converti (version de PC), éditez le dossier de travail dans le dossier de travail d'ordinateur et de charge dans la machine par le port USB, rapide et commode.
15. Conseils panelized par appui.
16. Si vous n'avez pas le dossier de carte PCB, vous pouvez créer un dossier de travaux récents pour programmer dans la machine directement.
17. Pas à pas de soutien.
18. La coupe de soutien attache du ruban adhésif au matériel matériel en vrac de tube.

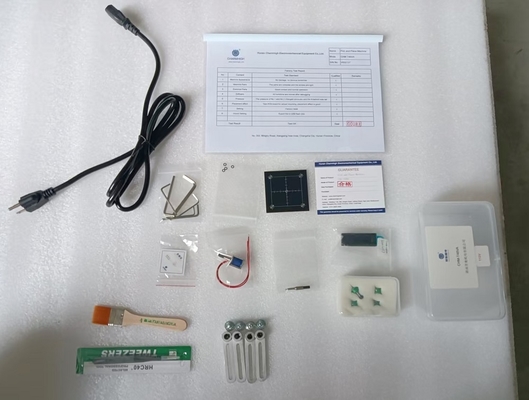

Accessoires standard pour CHMT48VA :
1) MachineCHMT48VA de transfert : 1
2) total 4pcs (503, 504, 505 de bec de Juki, taille 506)
3) conducteur 1 de 8G USB
4) cordon de secteur 1
5) aiguille 2 de traction
6) bobine pour la traction pin1
7) le positionnement de caméra ajustent le panneau noir 1
8) clef à six pans 6
9) brucelles 1
10) brosse 1
11) Stylo pour l'écran tactile 1
12) Montage pour le plateau 4 d'IC
13) Graisse 1
14) Manuel d'utilisation anglais 1

Vraies photos de 100% :

Tous dans un système Linux inclus par machine de transfert de CHMT48VA Benchtop SMT 0

La caméra dessus et bas, s'assurent chaque endroit composant très précis :
Tous dans un système Linux inclus par machine de transfert de CHMT48VA Benchtop SMT 1

Le moteur DE X/Y d'axe avec l'encodeur, contrôle en circuit fermé, veillent à ne pas perdre des étapes :
Tous dans un système Linux inclus par machine de transfert de CHMT48VA Benchtop SMT 2

Coupez la bande a également soutenu :
Tous dans un système Linux inclus par machine de transfert de CHMT48VA Benchtop SMT 3
Le conducteur de vibration a soutenu :
Tous dans un système Linux inclus par machine de transfert de CHMT48VA Benchtop SMT 4

Plateau fait sur commande d'IC :
Tous dans un système Linux inclus par machine de transfert de CHMT48VA Benchtop SMT 5

L'écran tactile, souris d'USB a également soutenu :
Tous dans un système Linux inclus par machine de transfert de CHMT48VA Benchtop SMT 6
Tous dans un système Linux inclus par machine de transfert de CHMT48VA Benchtop SMT 7

Becs de Juki, opearation très facile, aimant à l'intérieur, aucun besoin d'utiliser la clé pour abaisser :
Tous dans un système Linux inclus par machine de transfert de CHMT48VA Benchtop SMT 8

Emballage très de sûr :
Tous dans un système Linux inclus par machine de transfert de CHMT48VA Benchtop SMT 9

Bonne note :
La machine de transfert est ensemble complet avec tous les accessoires inclus dans le paquet,
 C'est machine tout-en-un, prête à employer !
 Vous pouvez l'employer quand vous le recevez. Le bon support technique après-vente, l'achètent svp avec confiance.
 Appréciez avec votre machine de transfert !




Garantie :
 La machine complète a une période de garantie de 1 an dès l'achat et le service perpétuel.
 Nous fournissons toujours des pièces de rechange de machine, approvisionnement direct fiable d'usine.
Nous fournissons Q/A en ligne et service de soutien et technique de dépannage de conseil. Fournissez un à un service après-vente.
 Chaque essai de la machine 100% bien avant le bateau.
Support technique :
Foule de Kimi : 0086 135 106 75756
Skype : kimiliu89
  Email : kimi@charmhigh-tech.com

Accueil pour nous suivre à YouTube : www.youtube.com/channel/UCKRczL5Hywx59M_2SWGJOsA/videos
Si vous voulez voir plus d'information et de vidéos, svp contactez-nous par email.
Nous réponse vous à la première fois.

Tous dans un système Linux inclus par machine de transfert de CHMT48VA Benchtop SMT 10



Pourquoi choisissez Charmhigh ?
le corps 1.Lightweight, occupent le petit secteur
2. Interface conviviale, pas ingénieur professionnel de SMT du besoin, dispositif d'entrée de gamme
3.High a intégré, aucune pompe supplémentaire du besoin ou n'importe quelle installation de soutien
4. de grande précision et fiabilité, composez la défection du travail manuel
le coût 5.Low, ramènent des dépenses au propre une chaîne de production automatique professionnelle de SMT
6.International exprès avec le service porte-à-porte, la livraison des jours 3-5 ouvrables
7.Especial pour la recherche et développement de laboratoire, échantillons, pour éviter tout revealment de brevets et de conceptions
