Chaîne de production de SMT 3040 imprimante de pochoir, CHM-550 SMT Chip Mounter, four T961 de ré-écoulement

Chaîne de production de SMT 3040 imprimante de pochoir, CHM-550 SMT Chip Mounter, four T961 de ré-écoulement

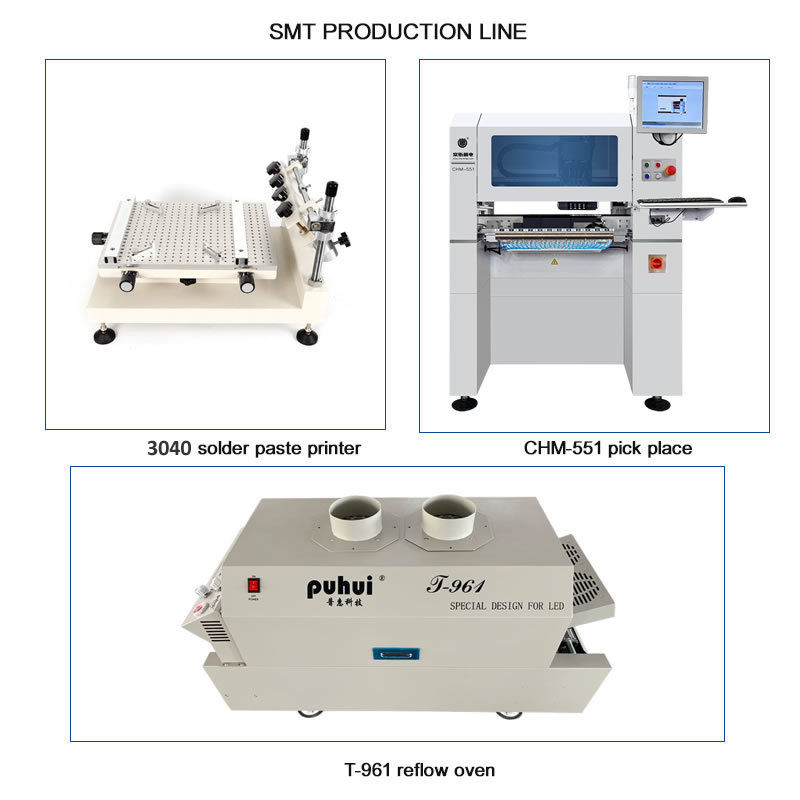

SMT Production Line 3040 Stencil Printer, CHM-550 SMT Chip Mounter, Reflow Oven T961
Chaîne de production de SMT 3040 imprimante de pochoir, CHM-550 SMT Chip Mounter, four T961 de ré-écoulement Chaîne de production de SMT 3040 imprimante de pochoir, CHM-550 SMT Chip Mounter, four T961 de ré-écoulement Chaîne de production de SMT 3040 imprimante de pochoir, CHM-550 SMT Chip Mounter, four T961 de ré-écoulement Chaîne de production de SMT 3040 imprimante de pochoir, CHM-550 SMT Chip Mounter, four T961 de ré-écoulement Chaîne de production de SMT 3040 imprimante de pochoir, CHM-550 SMT Chip Mounter, four T961 de ré-écoulement

Image Grand :  Chaîne de production de SMT 3040 imprimante de pochoir, CHM-550 SMT Chip Mounter, four T961 de ré-écoulement

Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: Charmhigh
Certification: CE
Numéro de modèle: Imprimante de pochoir four du ré-écoulement CHM-550/T961 de 3040/
Conditions de paiement et expédition:
Quantité de commande min: 1 ensemble
Prix: negotiation
Détails d'emballage: boîte en bois
Délai de livraison: 1-3 jours ouvrables
Conditions de paiement: T/T ; Western Union
Capacité d'approvisionnement: 100 par mois

Chaîne de production de SMT 3040 imprimante de pochoir, CHM-550 SMT Chip Mounter, four T961 de ré-écoulement

description de
Imprimante de pochoir: type manuel d'imprimante de la haute précision 3040 CHM-550: 4 têtes 50 conducteurs avec le bec automatique de changement
T961: Four de ré-écoulement de convoyeur, 6 zones de température Ligne de SMT: Type élevé de configuration

Chaîne de production de SMT de haute précision :

Imprimante de 3040 pochoirs, CHM-550 SMT Chip Mounter, four T961 de ré-écoulement



La petite chaîne de production de SMT, configuration élevée, le composant minimum 0201 a soutenu




1. Paramètres techniques de l'imprimante 3040 de pochoir


Type : Manuel
G.W : 23kg
Secteur maximum d'impression : 250*400mm
Taille de emballage : L 66cm*W 50cm*H 28cm


2. machine CHM-550 de transfert

Dimensions 980 (L) x1050 (W) x880mm (H)
Poids 190kg
Alimentation d'énergie AC220V (50Hz, monophasé), 2.1kW
Alimentation en air 0.5MPa | 0.6MPa
Génération de vide Générateur de vide du Japon PISCO
Montage de la tête 4 têtes
Montage de la vitesse 6000cph (optimal)
Montage de l'exactitude ±50μm@μ±3σ/chip
Exactitude de contrôle 5μm
Taille composante 12mm
Type composant

0201/0402/0603~5050/SOT/SOP/QFP/QFN/BGA, etc.

(résistance/condensateur/diode/triode/LED/IC, etc.)

Épaisseur de carte PCB 0.6mm~3.5mm
Taille de carte PCB 400mm (L) x300mm (W)
La livraison de carte PCB Manuellement

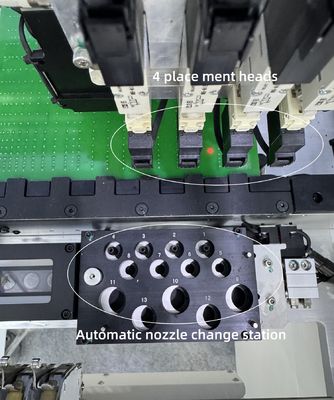

Changement de bec Changement automatique de bec (bibliothèque de bec 13-hole)
Système de contrôle

Ordinateur industriel intégré (système de Windows)

équipé du moniteur, du clavier, et de la souris

Système d'entraînement Axe des ordonnées de X& conduit par les moteurs servo ; adoption de l'accélération et de la décélération flexibles de S-courbe

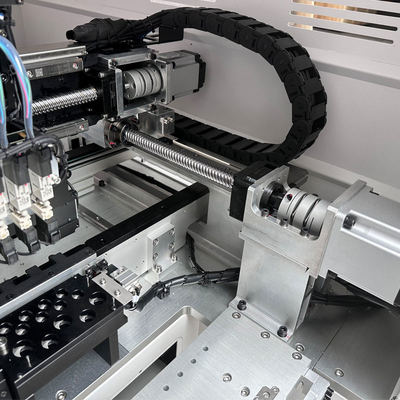

Système de transmission Vis de boule + guide linéaire
Système de alimentation

50 fentes pneumatiques/électriques de norme de Yamaha 8mm de conducteur

(aussi approprié au plateau d'IC + au bâton/au tube/au conducteur de vibration)

Système de vision

Caméra X 4 d'instantané (taille composante applicable : 14mmx14mm) ;

Caméra X 1 d'IC (taille composante applicable : 25mmx25mm) ;

Caméra X 2 de marque

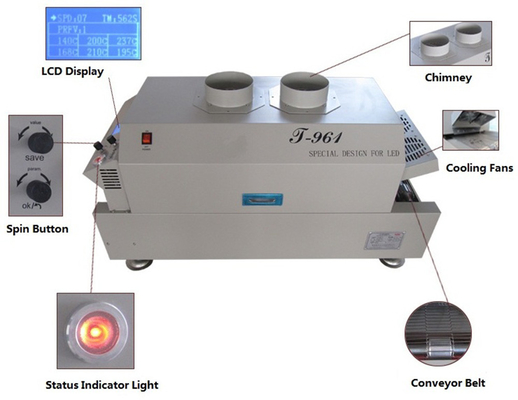

3. Paramètres T961 :

Modèle T-961
La quantité de chauffage de zone upper3/down3
La longueur de la zone de chauffage 730mm
Le type de chauffage sirocco de niveau intelligent et chauffage infrarouge rapide
La quantité de zone de refroidissement 1
Largeur maximum de panneau de carte PCB 230mm
La direction d'opération left→right
Options de la livraison Transmission nette de transmission&chain
La vitesse de la bande de conveyeur 0-290mm/min
L'alimentation d'énergie 220V 50/60Hz
Puissance de crête 3.5KW
De chauffage temps Autour de 7mins
Chaîne de contrôle de température Salle temperature-300
Mode de contrôle de température Contrôle en circuit fermé de PID
Exactitude de contrôle de température ±1
Déviation de distribution de la température de carte PCB ±2
Dimensions hors-tout 1000×466×445mm
Poids de machine 70KG



Photos de détail :

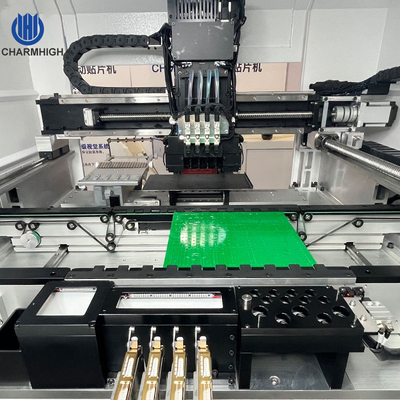

Chaîne de production de SMT 3040 imprimante de pochoir, CHM-550 SMT Chip Mounter, four T961 de ré-écoulement 0

Chaîne de production de SMT 3040 imprimante de pochoir, CHM-550 SMT Chip Mounter, four T961 de ré-écoulement 1

Chaîne de production de SMT 3040 imprimante de pochoir, CHM-550 SMT Chip Mounter, four T961 de ré-écoulement 2

Chaîne de production de SMT 3040 imprimante de pochoir, CHM-550 SMT Chip Mounter, four T961 de ré-écoulement 3

Chaîne de production de SMT 3040 imprimante de pochoir, CHM-550 SMT Chip Mounter, four T961 de ré-écoulement 4

Chaîne de production de SMT 3040 imprimante de pochoir, CHM-550 SMT Chip Mounter, four T961 de ré-écoulement 5

Chaîne de production de SMT 3040 imprimante de pochoir, CHM-550 SMT Chip Mounter, four T961 de ré-écoulement 6

Chaîne de production de SMT 3040 imprimante de pochoir, CHM-550 SMT Chip Mounter, four T961 de ré-écoulement 7

Chaîne de production de SMT 3040 imprimante de pochoir, CHM-550 SMT Chip Mounter, four T961 de ré-écoulement 8

Imprimante manuelle 3040 de pochoir, pour la carte PCB de double couche :

Chaîne de production de SMT 3040 imprimante de pochoir, CHM-550 SMT Chip Mounter, four T961 de ré-écoulement 9



Four sans plomb du ré-écoulement T960, une plus grande taille de chauffage 730x230mm, pour la carte PCB de double couche :



Chaîne de production de SMT 3040 imprimante de pochoir, CHM-550 SMT Chip Mounter, four T961 de ré-écoulement 10



La meilleure ligne de SMT de combinaison, nous la recommandons ! Achetez svp avec confiance.

Approvisionnement d'usine de Charmhigh, avec la garantie de la qualité.

Chaîne de production de SMT 3040 imprimante de pochoir, CHM-550 SMT Chip Mounter, four T961 de ré-écoulement 11



Bonne note :

La machine de transfert du smt CHM-550 doit seulement relier la source extérieure d'air qui est préparée par vous-même, n'a besoin non de l'autre substance.

La machine a passé le QC a passé avant bateau.

Nous fournissons le service après-vente opportun, chaque machine 100% examiné bien avant le bateau. Veuillez l'acheter avec confiance.

Appréciez avec votre machine de transfert !



Service et garantie :

La machine complète a une période de garantie de 1 an dès le service d'achat et de vie.

Nous fournissons toujours des pièces de rechange de machine, approvisionnement direct fiable d'usine.

Nous fournissons Q/A en ligne et service de soutien et technique de dépannage de conseil.

Fournissez un à un service après-vente. Chaque machine 100% examiné bien avant le bateau.
